Zapojení rezistorů

Od: jakub42* 25.02.21 00:29 odpovědí: 5 změna: 26.02.21 14:13

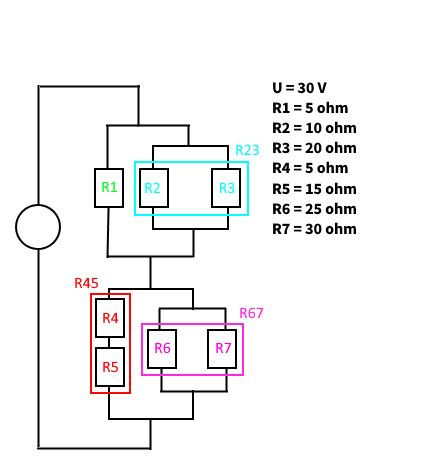

Dostali jsme za úkol vypočítat napětí a proudy na jednotlivých rezistorech. Z hodin jsem moc nepochopil jak je mám spočítat a výsledky z vzorců co jsem našel online jsou divné. Předem děkuji za odpovědi

Odpovědět na otázku Skočit na nejnovější odpověď

5 odpovědí na otázku

Řazeno dle hodnocení

mirek2®

25.02.21 18:30

Sériové zapojeníNapětí mezi vnějšími svorkami rezistorů se rovná součtu napětí na jednotlivých rezistorech: U = U1 + U2Poměr napětí na rezistorech je roven poměru odporů: U1 : U2 = R1 : R2Paralelní zapojeníProud v nerozvětvené části obvodu se rovná součtu proudů ve větvích: I = I1 + I2Proudy ve větvích jsou v obráceném poměru než odpory: I1 : I2 = R2 : R1doplněno 25.02.21 18:41: Nerozvětvenou částí obvodu protéká proud I = U/R, za R dosadíme celkový odpor všech rezistorů (R1234567).V horní části obvodu jsou R1 a R23 zapojené paralelně, tedy I = I1 + I23 a zároveň I1 : I23 = R23 : R1. Z této soustavy rovnic vypočítáme proudy.Podobně I2 , I3 atd.Horní část (123) a dolní část (4567) jsou zapojené sériově. Napětí U = 30 V se na rezistory rozdělí takto: U = U123 + U4567 , zápis si můžeme zjednodušit třeba jako U = UA + UB. Zároveň platí UA : UB = R123 : R4567 . Z této soustavy rovnic vypočítáme napětí UA + UB.A tak dále...

mirek2®

25.02.21 18:44

dobře by to mohlo být vysvětlené třeba tady: http://www.realisticky.cz/

[přidat komentář]

ra20z®

25.02.21 06:10

Prvně spočítejte jednotlivé sériové a paralelní kombinace, místo nich dosaďte do obvodu výsledný odpor a postupně se dopočí táte výsledku.
1 modrá
2 červená
3 fialová
4 modrá a zelená
5 červená a fialová
6 4 5

[přidat komentář]

mirek2®

25.02.21 18:12

https://kle.cz/vypocty/rezistory_sp.html

Spojování rezistorů

Rezistory R4 a R5 jsou zapojené sériově, jejich odpory se sečtou, tj. R45 = R4 + R5 = 5 ohm + 15 ohm = 20 ohmů.

Rezistory R6 a R7 jsou zapojené paralelně, platí 1/(R67) = 1/R6 + 1/R7, což lze upravit na tvar R67 = (R6*R7)/(R6 + R7). Tedy buď 1/(R67) =1/25 + 1/30 = 11/150, proto R67 = 150/11 ohm. Anebo R67 = (25*30)/(25+30) ohm = 150/11 ohm.

- podobně R23

- R45 a R67 jsou zapojené paralelně, vypočítáme R4567

- R1 a R23 jsou také paralelně, vypočítáme R123

- nakonec R123 a R4567 jsou zapojené sériově

[přidat komentář]

host

26.02.21 14:13

Zkuste si pro pochopení jen ty nejjednodušší obvody - s jedním zdrojem napětí a dvěma rezistory paralelně a druhý obvod se dvěma rezistory v sérii.

Například pro napětí U = 12V a rezistory R1 = 400 ohmů a R2 = 600 ohmů.

Také se můžete podívat na předchozí dotazy a odpovědi zde na poradně:

Jak vypočítat příklady s rezistory poradte.cz/...

Zapojení rezistorů poradte.cz/...
