Jak vypočítat příklady s rezistory?

Od: Datum: 27.05.12 19:23 odpovědí: 2 změna: 30.05.12 14:57

Ahoj mám pár otázek ohledně příkladů s rezistory. Tak jestli by si někdo našel čas a poradil mi, byla bych mu strašně moc vděčná.

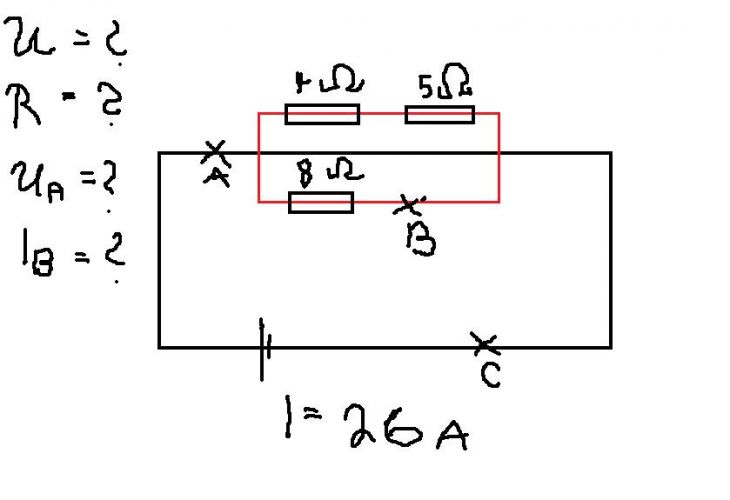

Vytvořila jsem v Malování nějaký příklad, jsou to vymyšlené údaje, jde mi o postup, jakým se co vypočítá a o vzorce.

Jak spočítám celkovou hodnotu R, I a U?

Jak vypočítám hodnotu U(A) a I(B)?



avatar
Upozornění
Tato otázka je 5 let bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 27.05.12 19:44

avatar

celkový odpor rezistorů zapojených za sebou (sériově) se prostě sčítá součtem (Rx=R1+R2), a dále celkový odpor rezistorů zapojených vedle sebe (paralelně) se počítá podle vzorce pro paralelní zapojení tj. (1/Rx) = (1/R1) + (1/R2). Musíte umět pracovat se zlomky. Co se týče proudu a napětí platí Ohmův zákon U=R x I resp. I=U / R. Výsledky spočtěte sama. No a učebnici nemáte. Měly by tam být vzorce uvedeny a popsány.

doplněno 27.05.12 19:46:

rezistory nahoře jsou v zapojení seriově. Nahoře proti dole = paralelní sestava.

Ohodnoceno: 2x

Datum: 30.05.12 14:57

avatar

nejdříve spočteme celkový odpor

1/R = 1/R1 + 1/R2 = 1/8 + 1/(4+5) = 1/8 + 1/9 = 0,236 a z toho vzorečku vyjde

R = 1 / 0,236 = 4,23 ohmu.

obvodem teče proud 26 A, z odporu R a proudu vyjde napětí zdroje.

U = R x I = 4,23 x 26 = 110 V

přer osmiohmový odpor teče proud

I = U/R = 110 / 8 = 13,75 A.

ještě snad by se měl spočítat celkový proud

I = U / R = 110 / 4,23 = 26 A

Ohodnoceno: 1x
