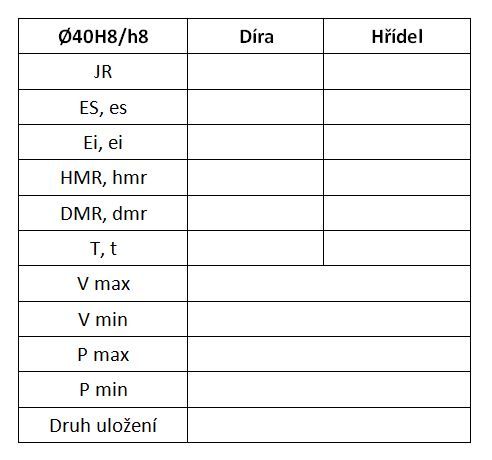

Dobrý den, potřeboval bych pomoct s touto opravnou písemkou. Známka z testu mi dopadla na 2 a paní učitelka mi dala možnost opravy. Bohužel tomu vůbec nerozumí, a proto bych potřeboval Vaši pomoc. Potřebuji to do pátku. Děkuji moc všem za pomoc.
2x
Dobrý den,
nevím, jakej smysl má opravovat si známku ze 2 na 1, když nemáte snahu se to naučit.
Tady je odkaz na postup, jak řešit uložení H7/js6 (pro úlohu, kterou měl zadanou spolužák) . Je to pro hodnotu 65 mm, takže je potřeba to spočítat pro hodnotu 25 mm. Je tam uveden postup, tedy je tam napsáno,kde vyhledat danou hodnotu a jak dosadit do vzorců.
H7/js6 je uložení přechodné, takže je potřeba v tabulce doplnit hodnoty Pmax a Vmax .
Hodnoty Pmin a Vmin jsou 0.
Vzorec pro T je:
T = ES - EI
Vzorec pro t je:
t = es - ei
Hodoty ES,EI,es,ei je potřeba vyhledat v tabulkách. V té radě spolužákovi (a v jiné radě předtím Vám) jsou uvedeny i stránky v tabulkách, na kterých to je.
2x

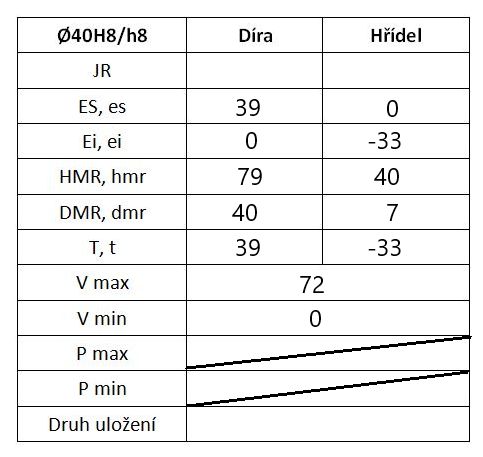

To uložení H8/h8 je uložení s vůlí. Tady je odkaz na soubor, kde na stranách 2 a 6 je popsáno a nakresleno uložení s vůlí.
V případě uložení H/h je :
Vmin = 0
EI = 0
es = 0
t = - ei
T = ES
DMR = JR
hmr = JR
JR = 40 mm
Vmax = HMR - dmr
Hodnoty ES,ei je potřeba najít v tabulkách.
Kolonky Pmin a Pmax je potřeba proškrtnout, protože při tomto uložení žádný přesah není
HMR nebo DMR jsou hodnoty díry
hmr nebo dmr jsou hodnoty hřídele
HMR, hmr znamená: horní mezní rozměr
DMR, dmr znamená: dolní mezní rozměr
HMR = JR + ES
DMR = JR + EI
hmr = JR + es
dmr = JR + ei

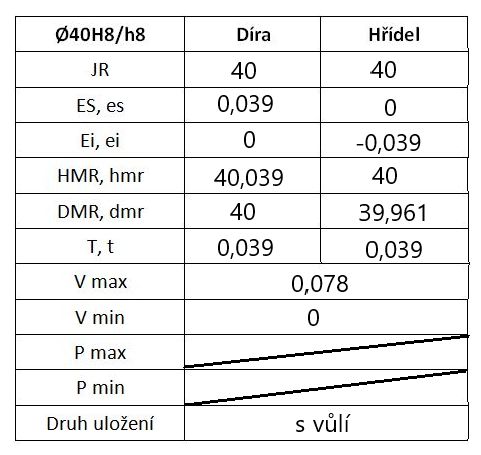

Má to být takto:
V prvním řádku:
40
40
Ve druhém řádku:
0,039
0
Ve třetím řádku:
0
- 0,039
Ve čtvrtém řádku:
40,039
40
V pátém řádku:
40
39,961
V šestém řádku:
0,039
0,039
V sedmém řádku (V max ):
0,078
V osmém řádku:
0
Devátý a desátý řádek jsou proškrtnuté
V posledním řádku je:
s vůlí
Hodnoty v tabulkách jsou uvedeny v mikrometrech, což jsou tisíciny milimetru.Je potřeba ty čísla vydělit tisícem.
Tedy 39 mikrometrů je 0,039 mm.
Ten rozměr 40 je rozměr 40 mm (tento rozměr je předepsán na výkrese nějaké součásti).
Tolerance H8 a h8 pro stejný rozměr je velikostně stejná, ale s opačným znamínkem.
Písmeno h znamená, že daná tolerance je do mínusu.Písmeno H znamená, že daná tolerance je do plusu.
U jakékoliv tolerance H je EI = 0.
U jakékoliv tolerance h je es = 0.
Obávám se, že pokud by Vás z toho učitel nebo učitelka někdy znova vyzkoušel(a), třeba po skončení nouzového stavu, když se bude chodit do školy, tak by to nebylo dobré. Nevím, jestli by pak ten, kdo to učí, věřil tomu, že jste to zapomněl.
Je potřeba se to doučit.
Pokud za každou cenu chcete tu opravu známky, tak by bylo lepší, kdyby jste to řešení sem ještě dal znova (řešení obou tabulek). Můžu se na to v noci podívat a napsat Vám, jestli je to správně.

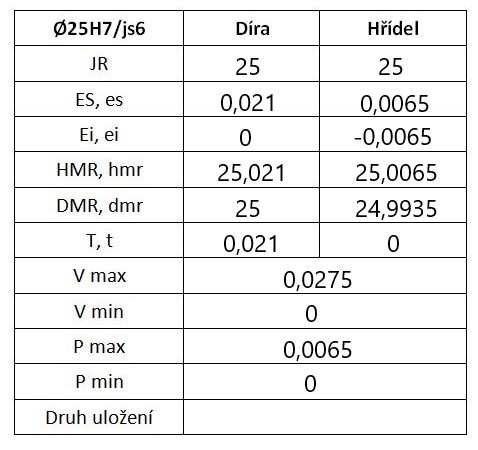

Dobrý den, zde tedy vkládám opravené to předtím a doplňenou druhou tabulku. Doufám, že tentokrát to bude dobře.
