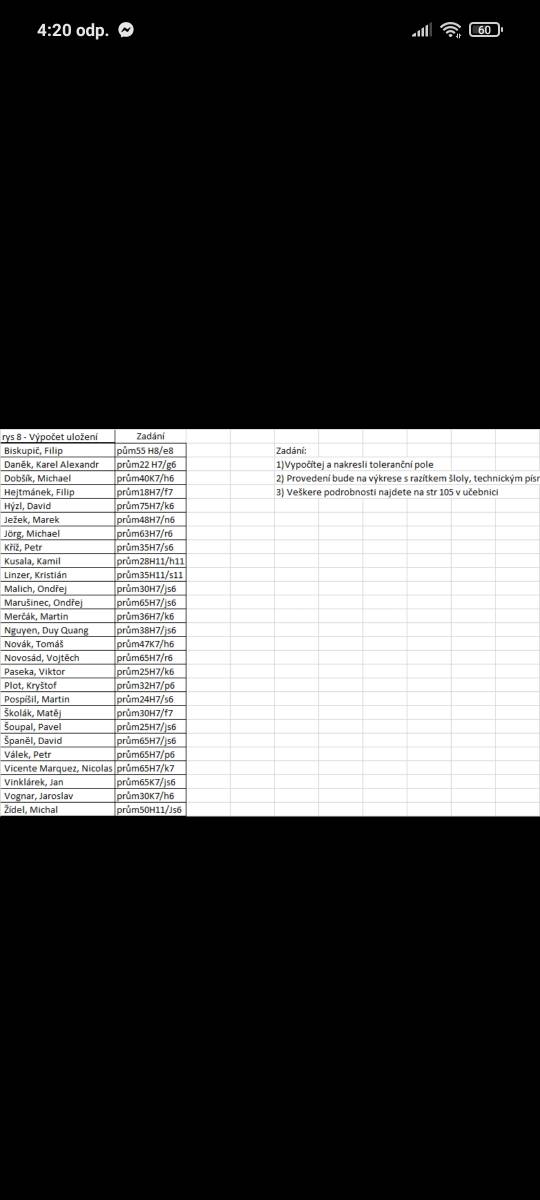

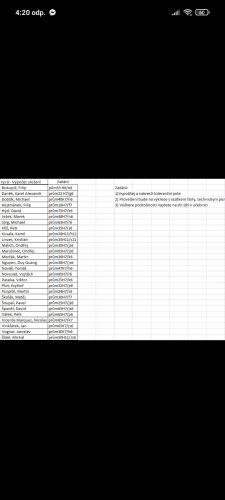

Zadání :prům65H7/js6
Děkuji moc.
0x
Tady je odkaz na řešení úkolu Vašeho spolužáka
doplněno 14.02.21 20:35:
Tady je odkaz na naskenované strojnické tabulky.
Na straně 56 toho souboru (na straně 95 těch tabulek) jsou hodnoty tolerancí pro toleranci díry H7.
Pro rozměr 65 mm jsou to hodnoty 0 mikrometrů a +30 mikrometrů (tedy hodnoty 0 a +0,030 mm).
Na straně 65 toho souboru jsou hodnoty tolerancí pro toleranci hřídele js6.
Pro rozměr 65 mm jsou to hodnoty - 9,5 mikrometrů a + 9,5 mikrometrů (tedy hodnoty - 0,0095 mm a +0,0095 mm).
1 mikrometr je 0,001 mm.
Tedy dané uložení je uložení přechodné.
Znázornění tolarančních polí přechodného uložení je na straně 4 souboru, na který je další odkaz
doplněno 14.02.21 20:44:
Tedy:
JR je jmenovitý rozměr.
JR = 65 mm
EI je dolní mezní úchylka díry.
EI = 0 mm
ES je horní mezní úchylka díry
ES = 0,030 mm
ei je dolní mezní úchylka hřídele
ei = - 0,0095 mm
es je horní mezní úchylka křídele
es = 0,0095 mm
HMR je horní mezní rozměr díry
DMR je dolní mezní rozměr díry
HMR = JR + ES
HMR = 65 + 0,030 = 65,030 mm
DMR = JR + EI
DMR = 65 + 0 = 65 mm
hmr je horní mezní rozměr hřídele
dmr je dolní mezní rozměr hřídele
hmr = JR + es
hmr = 65 + 0,0095 = 65,0095 mm
dmr = JR + ei
dmr = 65 - 0,0095 = 64,9905 mm
Pmax je maximální možný přesah
Vmax je maximální možná vůle
Pmax = hmr - DMR
Pmax = 65,0095 - 65
Pmax = 0,0095 mm
Vmax = HMR - dmr
Vmax = 65,030 - 64,9905
Vmax = 0,0395 mm
Tady je obrázek. Kóty u pole HZ jsou stejně, jako na obrázku řešení Vašeho spolužáka.
Tady je odkaz na to řešení-
Měřítko je 1000:1
Tedy rozměry obdélníku H7 jsou 45 mm a 30 mm
Rozměry obdélníku js6 jsou 30 mm a 20 mm (čára JR je samozřejmě uprostřed).
