Jak vypočítat velikost odporu pro 6LED?

Hoj,
Jo, pro jednu LED je výsledek 525ohm, jenže ten asi nekoupíš. Musel bys použít například 500R (500ohm) nebo 480R.

3150ohm je příliš, to by vážně nesvítilo vůbec.
Vzorec pro sériové zapojení je:

R= ( U.zdroj - U.LED1 - U.LED2- ... U.LED6 ) / I.LED
R= ( 12V - 1,5V-1,5V-1,5V-1,5V-1,5V-1,5V ) / 0,02A = 150R
Výkon je stejný jako u paralelního výpočtu.

150R je sériová výroba - ideální hodnota
gme.cz/...

PS: pak mi napiš, co shořelo

počet LED v zapojení je 6ks

To je blbost. Zapojit LED bez odporu. To může udělat jen elektrotechnický ignorant. Ten odpor tam být musí. Vždy. Výpočet odporu najdete tady

poradte.cz/...

už se to tu řešilo několikrát. Je tam i postup výpočtu.

lui:

už jsem jednou zmiňoval bílou 6W profesionální LED kde jsou serioparalelně zapojeny bílé LEDKy BEZ ODPORU a napájení 19-24V - je snad firma která to výrábí IGNORANT? Těch zapojení bez odporu by se našlo v praxi mnohem víc a kupodivu to nemá vůbec vliv na SPOLEHLIVOST a ŽIVOTNOST

..@ @lui :

doporučuji poctivě pročíst celé vlákno..

ke svému příspěvku viz výše jsem ještě doplnil že jde o zapojení 6ks LED..

to nemá cenu, lui prostě zapojení LED bez odporu absolutně neuznává

:D

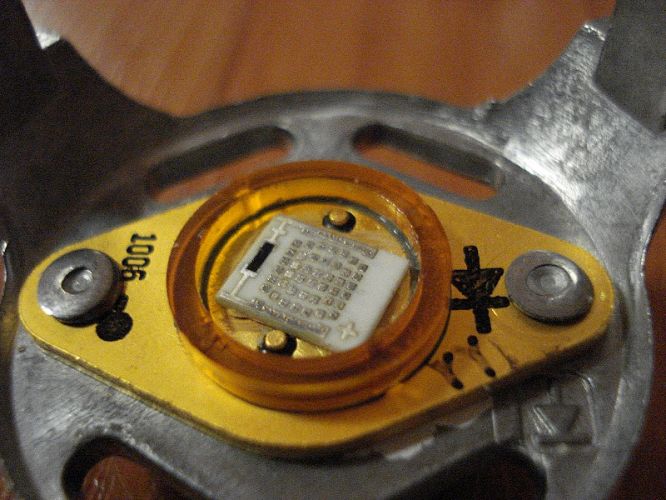

zde znovu připojuji obrázek vsoce svítivé LED, na obrázku je zřejmý keramický čip na kterém bylo 7 paralelně zapojených větví po 6 ledkách v sérii, je tam patrný odpor - ALE PARELENĚ K NAPÁJENÍ. Celé to bylo zalité do speciálního mléčného tmelu, který je odstraněn, proto, zlaté drátky a vlastní LEDky už na obrázku nejsou.

Tak vy srandisti bmbx a freebird dejte nám odkaz, že i LED mají pružnost v napájení jako žárovky aspoň o nějakou destinu Voltu, rádi se poučíme (nehádám se - nevím). V ručních svítilnách (China) je to zapojeno bez odporu a počítá se s vnitřním odporem baterie. Ale tazatel je začátečník a měl by použít klasické zapojení s odporem v serii.

opravuji desetinu Voltu

Ta fotka nestačí? Je to ledka idividuálního osvětlení používaná v letadlech Airbus A 3xx, ve specifikacích má 19-24V a vnitřek je na obrázku - nic víc tam není

Vnitřní odpor např alkalických článků moc velký není, to je jako bys tam nezapojil skoro nic - srandisto .

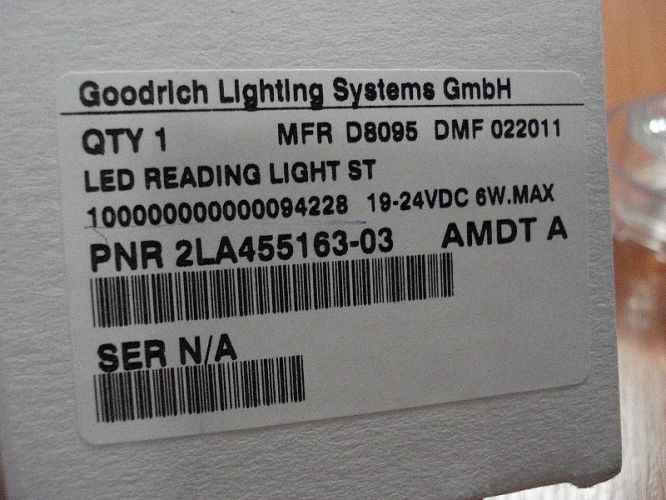

Připojuji ještě foto krabičky:

Neeee, ta hodnota odporu pro jednu led a pro 6 v serii se musí lišit. Jedna LED v tomhle případě má 2,5V úbytek a zbytek do 12V se musí ztratit na odporu. 6LED v sérii mají úbytek 15V a na 12V svítit nebudou, musí se použít víc - o kolik víc podle toho musí být odpor. Když jsou led v serii tak dávat do série ke každé odpor je nesmysl...

..těch 150 - 160 ohm vychází pro paralelní zapojení..pro zapojení do série je těch vstupních 12V málo s parametry LED které jsi zadal (10mA/2.5V) potřebuješ aspoň 16V.. viz kalkulátor LED >>ZDE<<

..oprava alespoň 15V (6x2.5)..zkus i tento LED kalulátor

Je jedno, jestli bude odpor u katody, nebo anody.

1) Budou-li D spojeny paralelně a k tomu celému připojen do série R, bude jeho hodnota těch 160 ohmů.

2) Sériová kombinace D s 2,5 V bude potřebovat 6*2,5=15 V. Zbytek do 20 V, tzn. 5 V, musíš spálit na odporu. Séiovou řadou D má téci 10 mA, tedy R = 5 / 0,01 = 500 ohmů.

3) Taky můžeš použít paralelně spojené 2 větve diod a k tomu celému jeden R a zdroj 12 V. Každá větev se bude skládat ze 3 sériově spojených D. Větve budou potřebovat 3*2,5= 7,5 V. Protože jsou obě větve paralelně, potřebuješ 2*10 = 20 mA. Takže společný R pro 12 V zdroj bude (12 - 7,5) / 0,02 = 225 ohmů.

Je úplně jedno kam se odpor umístí jestli za anodu nebo za katodu, těch 150-160ohm je pro všech 6 LED paralelně dohromady, pokud by se použil pro každou zvlášť tak se dává hodnota odporu jako pro jednu.

1. paralelní zapojení, LED: 6x2.5V/10mA, zdroj: 12V, použitý odpor: 1ks 160ohm na anodu viz. >>screen<<

2.sériové zapojení: LED: 6x2.5V/10mA, zdroj: 20V, použitý odpor 1ks 510ohm na anodu viz. >>screen<<

Ono to s tou rozdílnou svítivostí není tak horké - to je jen teorie.

Jasně, pane Bmbx, Vy abyste se neozval! Ano, máte pravdu, rozdíl je zanedbatelný. Ale určitě bych volil sériové zapojení i kvůli watáži rezistoru, při paralelním zapojení na něm bude vyšší napětí a tím bude muset umět "zkousnout" větší ztrátový výkon...

hop:

cituji: ...ad 2) toto zapojení nedoporučuji, každá LEDka má svůj odpor a nedocílíte stejné svítivosti...

- ad 2) je zde všude bráno jako seriové zapojení

- tazatel to původně chtěl na 12V a to je pro 6LED v serii tohoto typu málo

- paralelně lze 6LED zapojit i s 6 odpory - pak nemá cenu se pozastavovat nad watáží odporu atd. nehledě na to že to je "technicky čistější" řešení

- ať to zapojí jakkoliv tak rozdíly ve svítivosti mezi LED budou tak zanedbatelné, že nemělo cenu to zde vůbec zmiňovat

- a proč bych se neozval, když někdo "zateoretizuje" a praxe je jiná?

Úplný souhlas s BUSS, není nad to si to zkusit, než tady suše teoretizovat .

Dobrá, tak jsem si přečetl štítek modulu, ale nové vědomosti mi nepřibyly. Sorry - nějaký odkaz

Ještě k těm čínským svítilnám - napjení 3 x AAA tedy minimálně 4,5 V. Po sepnutí spínače pokles napětí na bateriích na 3 V při proudu na 1 LED 90 mA ( z mnoha), pak při vybitých bateríích napětí na nich zase 3 V (a minimálním svitu). Tak doporučujete začátečníkovi zapojit na tvrdý a možná nestabilizovaný zdroj Led bez omezujícího odporu? Dle mých zkušeností se u běžných LED saturační napětí nemění, často je raději používám místo zenerky.

..@ @jura

Děkuji, dávám bod.

Nebudu reagovat ani na bílé LED z letadel od BMBX ani na LED ze svítilen. Bílé LED jsou něco co nejde s normální LED srovnávat.

Budu se věnovat jen a jen tomu na co se ptal tazatel. V tom odkazu od Freebird si prosím prohlédněte grafy charakteristik té jmenovité LED. Hlavně ten, který ukazuje závislost proudu na napětí. Bude-li zapojeno 6ks LED do serie bez odporu, při napájecím napětí 12V poteče těmi LEDkami proud cca 20mA. Při změně U na 12,6 voltu se dostane proud skokem na Imax těch LED, to je 30mA. Při dalším zvýšení U dojde k dramatickému snížení životnosti LED díky zvýšenému proudu. Jestli je tazatel opravdu profík, a je schopen opravdu zaručit, že to nepětí nebude nikdy za žádných okolností víc než 12,6V, tak ať si to zapojí bez odporu. Já tvrdím, že si zadělává na problém, díky ušetřenému jednomu odporu za korunu. Jeho věc.

A přikláním se, tuším Buss to psal. Ať si to tazatel sbastlí a zkusí sám. Něco se musí obětovat vzpomínkám. Vždyť ty LEDky zas tolik nestojí. Možná ho potom začne zajímat, proč ty LEDky odešly.

lui:

tomu snad ani sám nevěřiš co si napsal:

...Bílé LED jsou něco co nejde s normální LED srovnávat...

Snaž se být konkrétnější

Tak konkrétněji, někdo to potřebuje polopatě: osvětlovací bílé led, neboli soustava čipů s napařeným odporem se nedají srovnávat s obyčejnou LED která má v pouzdře jeden čip a nic jiného.

AHAAAAÁ Já myslel, že jednotlivé LED seriově a LED sériově na čipu jsou úplně jedno, navíc ten napařený odpor je paralelně.

Díky za polopatické vysvětlení, ale mohl sis ušetřit práci .

Jo. Jenže tazatel nemá tu tvoji soustavu LED ale obyčejné červené. A radit mu, evevidentně začátečníkovi, aby si to zapojil bez odporu, je zlomyslnost.

Možná se ti zdá, že jsem zbytečně příkrý, ale mám za sebou mnoho let při vedení elektrotechnického kroužku mládeže, a vím s jakými problémy ti kluci zápasili, jaké problémy byli schopni nanést. Většinou to bylo způsobeno neznalostí základních principů součástek a obvodových řešení.

Jé to tady ještě chybělo:

...ale mám za sebou mnoho let při...

To nebyla žádná zlomyslnost, to vyplynulo z použitých LED, jejich počtu a použitého napájení.

nejlépe se začátečník naučí tím že si to prakticky vyzkouší, pár LEDek odpraví, není nad vlastní zkušenost, to mu žádné PORADTE.cz nenahradí.

jura2:

Zkus odkaz najít sám, bude ti pár lidí vděčných. Našel jsem firmu, která má uvedenou LED na ilustrační fotografii na svých stránkách, ale nic víc. Existují "miliony" výkonných ledek, ale tohle provedení na tohle napětí - nikde. Proto jsem jí taky "kuchnul" v domění, že uvnitř najdu integrovaný zdroj proudu, nebo alespoň seriový odpor.
