máme pračku LG F1247ND
Po zapnutí hlásí pračka chybu dE což je chyba zavřených dvířek, nejspíš něco s vypínačem dvířek.

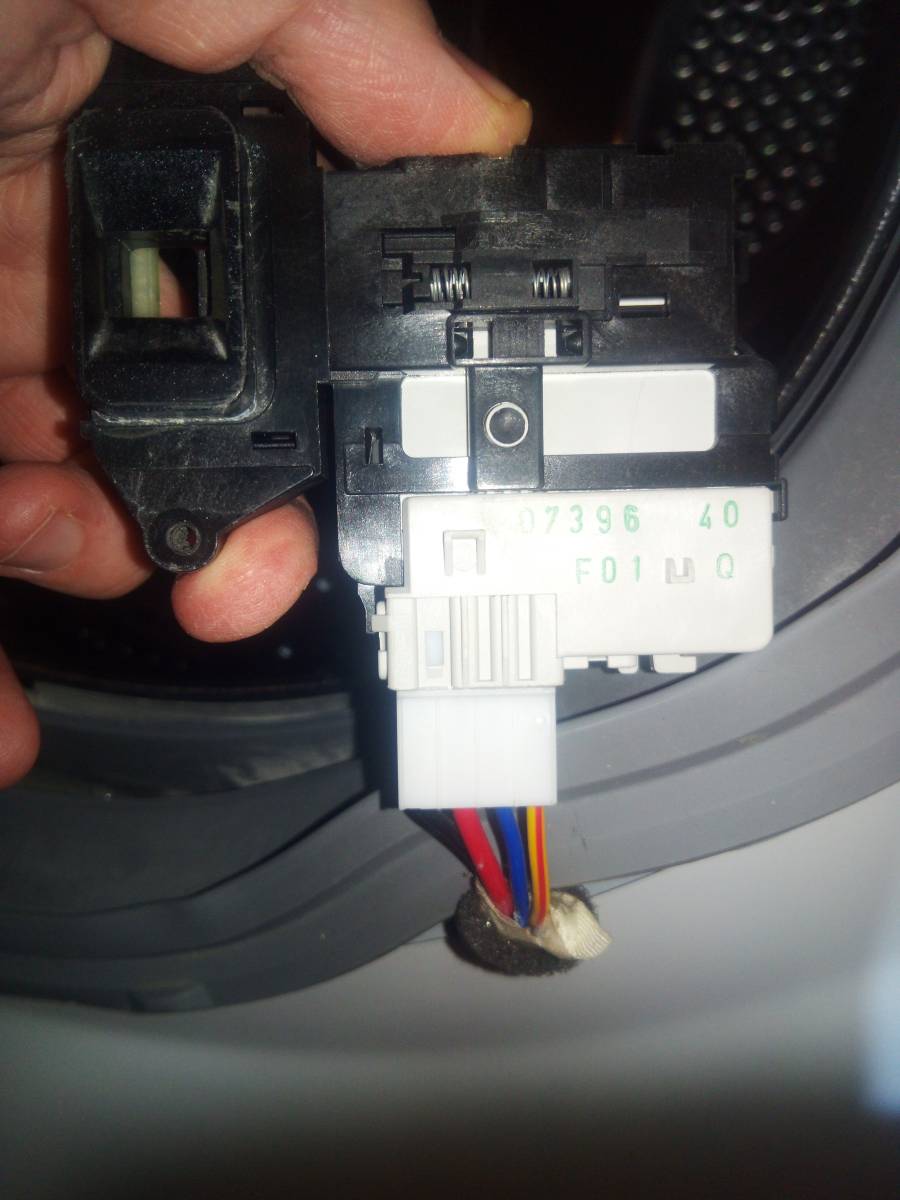

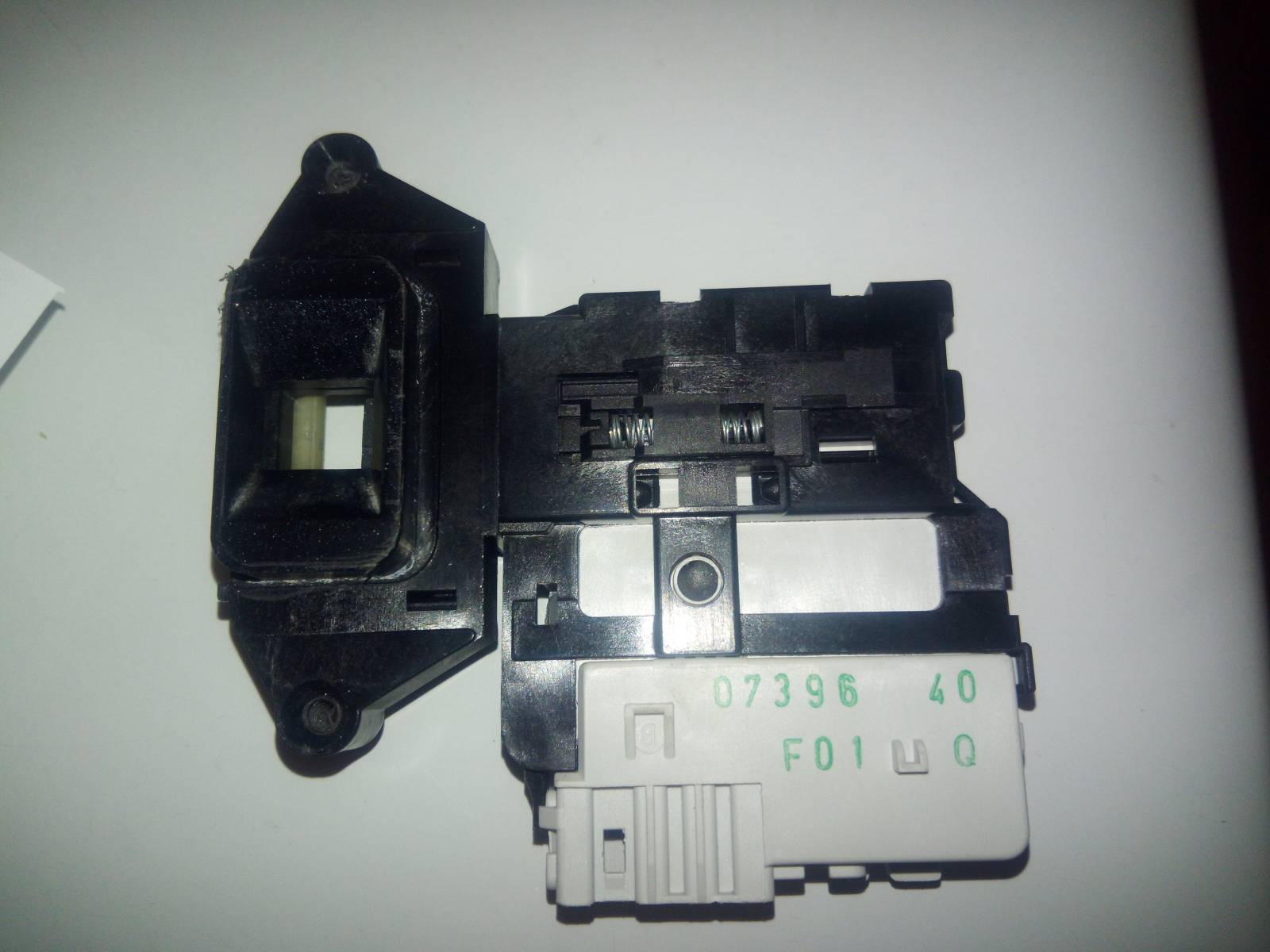

Zámek dvířek jsem tedy vymontoval a chtěl jsem se poradit, jestli by prozatím nešel nějak proklemovat než seženu nový abychom mohli prát? Vedou k němu 4 vodiče z konektoru.
Případně myslíte, že by nešel rozebrat a opravit případné třeba zaoxidované kontakty?
Děkuji
doplněno 28.11.23 21:57: Jinak na konektoru jsou celkem 4 vodiče
5x
5x
Pokud tam máte TŘI vodiče, pak spojením 1-3 si bude pračka myslet, že je zavřena
3x
A je opravdu rozbitý zámek a ne ten klíč na dvířkách, který do něj zajíždí? Taky mohou být dvířka blbě seřízena, nebo vyvešena a klíč nezajíždí jak má.
2x
byla pračka vypnuta alespoň na 1/2 hodiny ze zásuvky? Třeba si něco pamatuje a chová se nestandardně . Vytáhnout ze zásuvky a zkusit třeba znovu zámek aby se vybily kondíky na desce logiky. Zapout až po té půlhodině a zkusit znovu. Pokud problém přetrvává, znamená to že funkci zámku nevidí logika a nepomůže žádné přemostění...
Mimochodem, ten jazýček musíte držet dlouho, ne jen chvíli
doplněno 02.12.23 12:59:
pak bych to typoval na nějaké relé na základní desce
doplněno 02.12.23 13:13:
tak alespoň odkaz na stránku... servicemanuals.us/...
2x
doplněno 03.12.23 15:54: Co ten podivné vykously zub na horni hraně?
doplněno 05.12.23 12:13:
Dopadlo to jak?

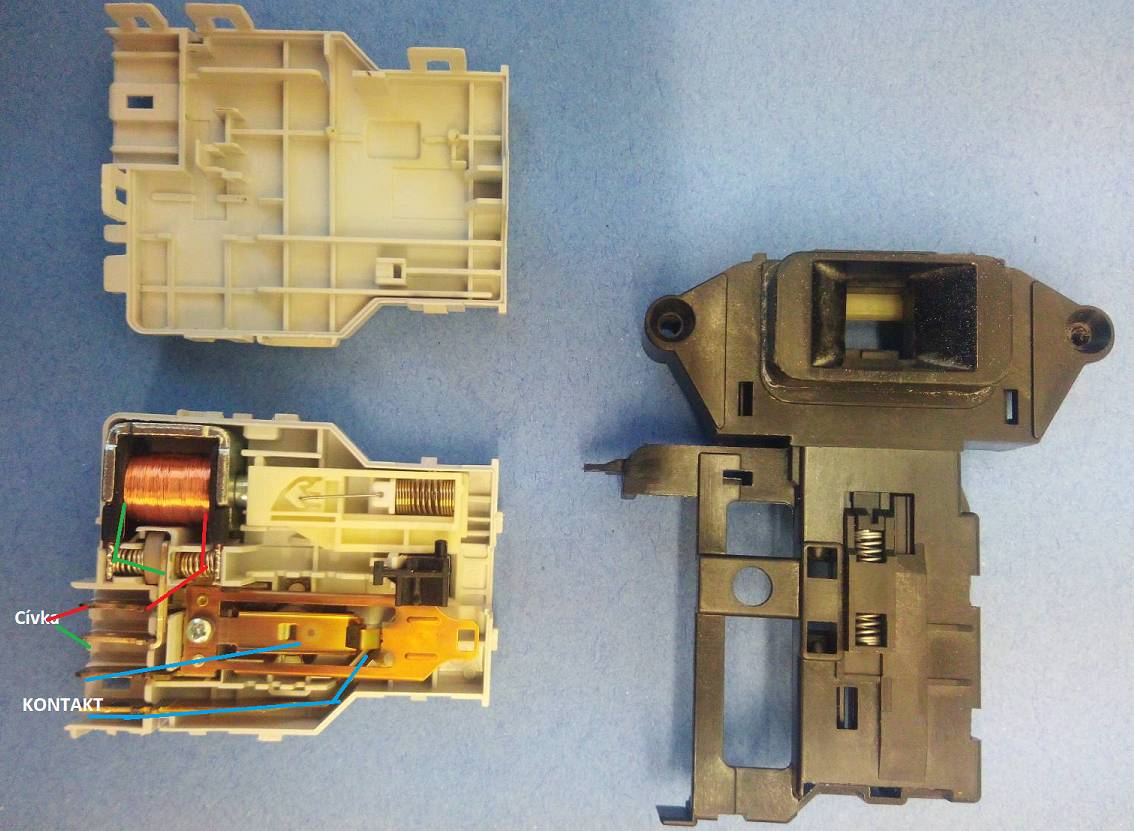

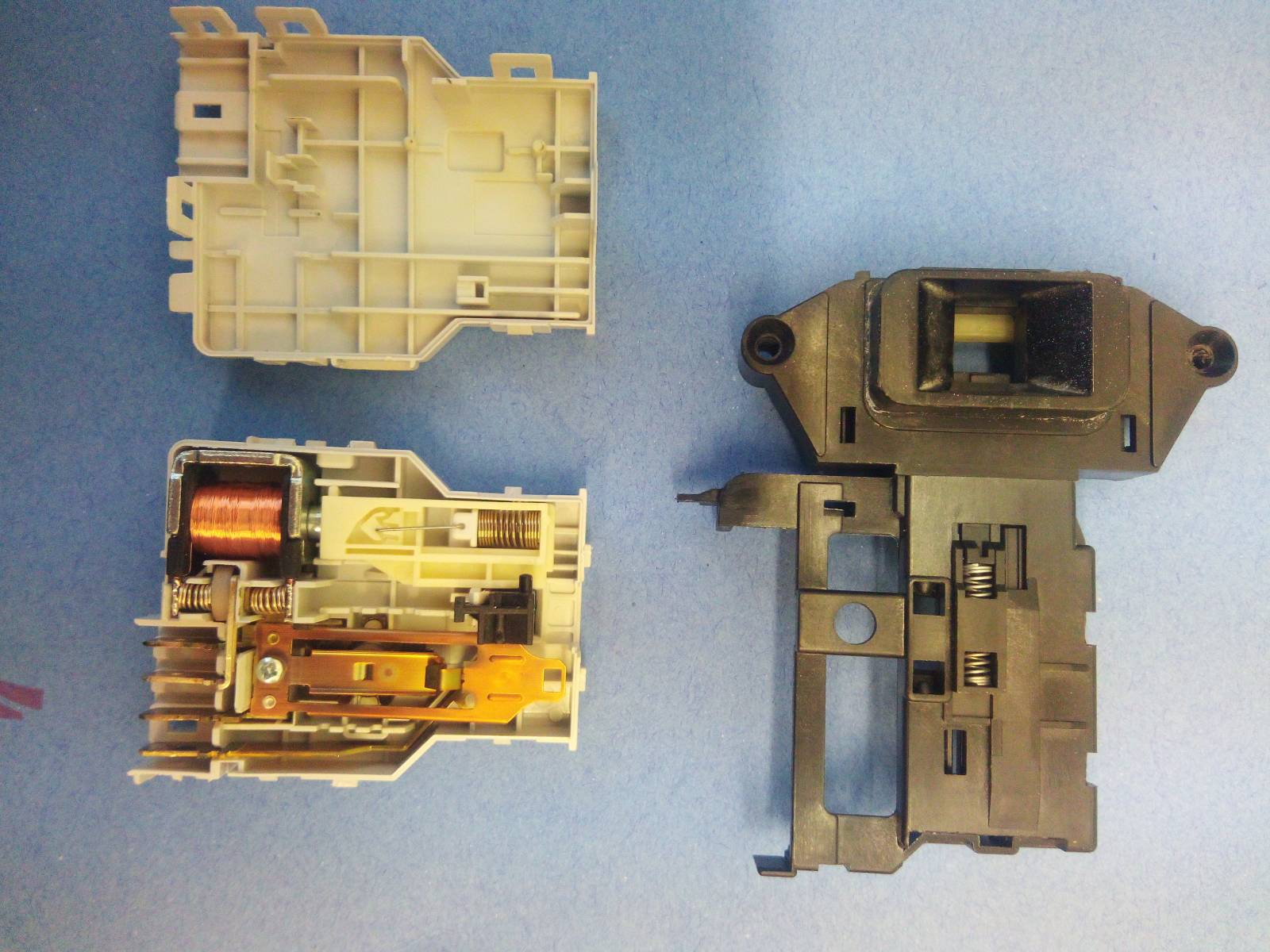

Nemohl byi někdo říct, které jsou to ty kontakty, které se spínají?
Jak to celé funguje?
Díky
zámek jsem už objednal, čekám na něho, ale už bych potřeboval vyprat.
Nemohu nic spálit, když bych ty dva spodní kontrakty proklemoval?
Ty horní kontakty vypadají, že jdou na cívku.
0x
Já bych to ten den vydržel. Jde o to, že nevíte na 100 %, zda problém je v zámku. Na první pohled tam chyba vidět není a pokud jsem to pochopil, tak jste nevyzkoušel ho "zamčít" třeba šroubovákem, aby se vyloučil mechanický problém se zajížděním klíčku dvířek. Takže vy to teď na divoko proklemujete, zítra přijde zámek, vy ho namontojete a ono to třeba nebude fungovat. Co pak? Nebudete si jistý, kde je vlastně problém, jestli jste třeba něco neodpravil tím proklemováním.
0x
tady detaily z manuálu: Stačí pod obrázkem klikat na čísla stránek, ale je to posunuté o 1 stranu
35. servicemanuals.us/...
doplněno 02.12.23 17:05:
Aut. překlad. Sestava spínače zámku dveří se skládá z topného PTC, bimetalu, ochranný PTC a solenoid. Zamyká dvířka během mycího cyklu. 1. Ovládání zavírání dveří - Po zapnutí systému se spustí PTC ohřev přes svorky 2~4 s povolení zapnutí. - Po spuštění ohřevu PTC a před spuštěním provozu elektromagnetu, přepněte systém do vypnuté polohy pomocí CAM. Zavřete dveře - Autorizace jednoho impulsu přes svorky 3~4 (PTC a solenoid) bude zamkněte dveře. - Zámek dveří je detekován, když jsou spínače na svorce 4~5 nastaveny do polohy zavřené. Rotace CAM násilně zruší spojení. Maximální přípustný počet impulsních autorizací jsou 2. Při třetí autorizaci impulsu přejde pozice CAM zpět do polohy otevřených dveří. - Autorizace impulsu nastane za 4,5 sekundy po zadání max jsou povoleny maximálně dva procesy autorizace. Normální doba provozu PTC ohřevu: 1,5 – 5 sekund. (Vady z procesu vývoje.) 2. Ovládání otevírání dveří - S dočasným zastavením se dveře automaticky otevřou otočením CAM poté autorizuje impuls ze svorek 3 ~ 4 a napájení se zapne vypnuto — maximálně 3krát autorizačního období. - Při čtvrté autorizaci impulsu se pozice CAM změní zpět do polohy zavření dveří.
doplněno 02.12.23 17:16:
tady je něco o poruše zámku:

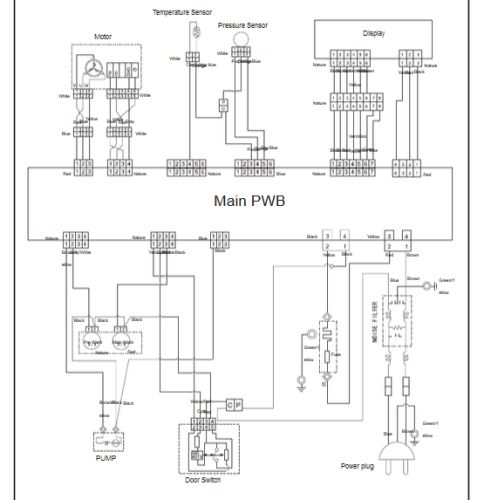

vývojový diagram a konektory

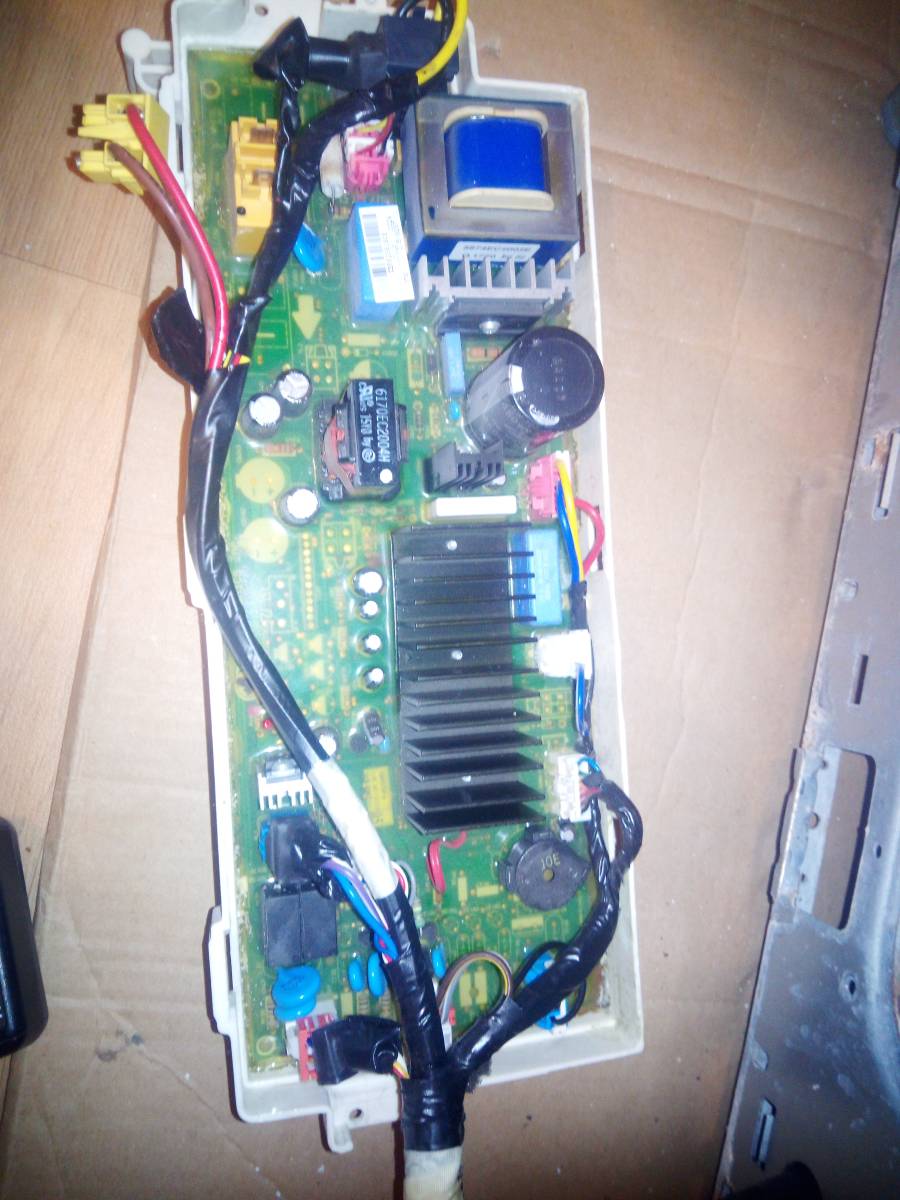

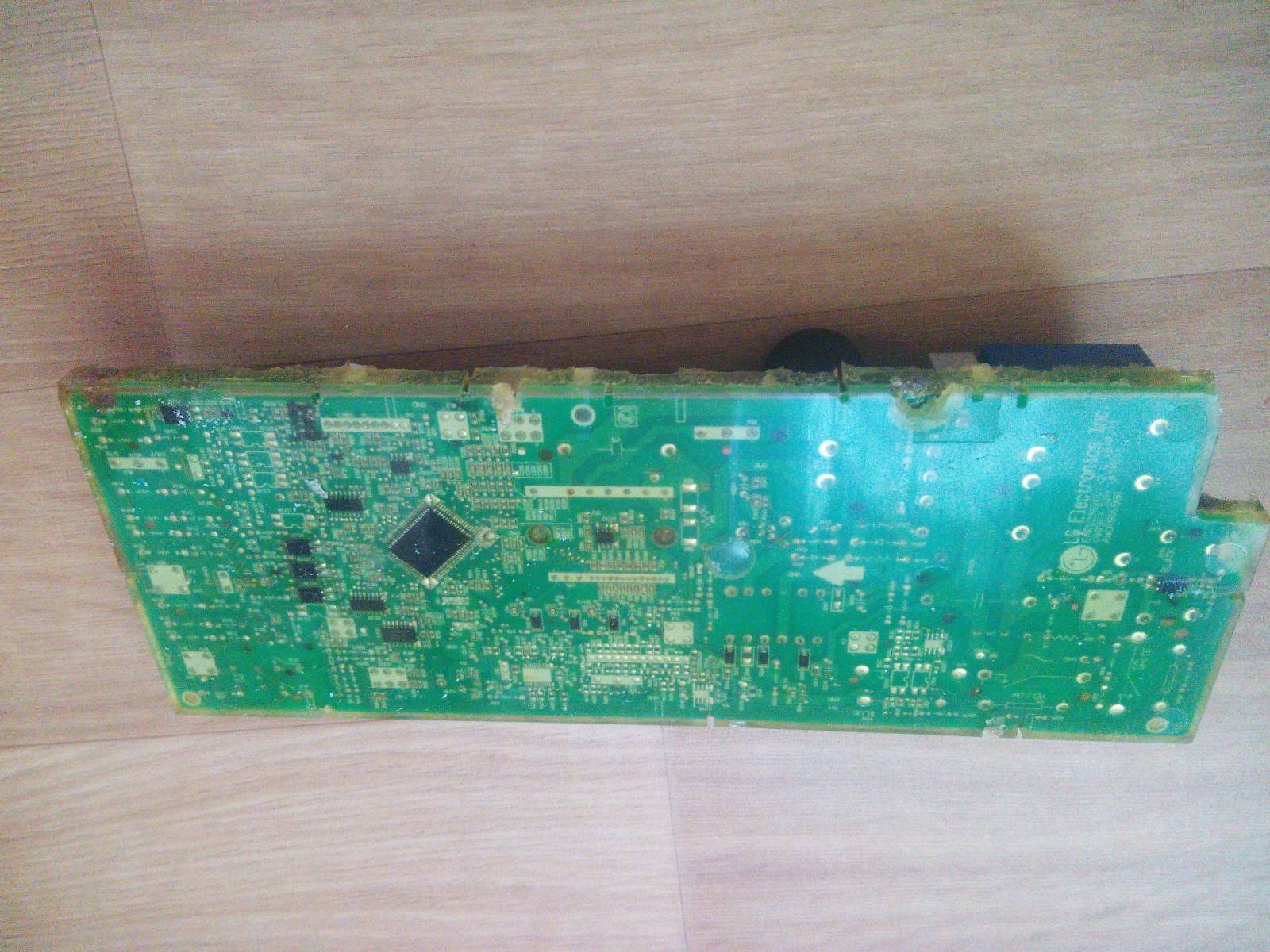

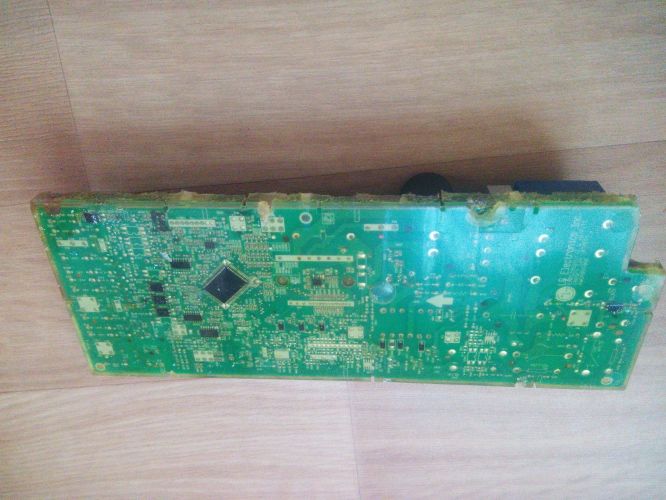

Řídící deska je zalitá asi proti vodě, nedostanu se na tištěné spoje abych je zkontroloval.
Nevím co už dělat
0x
připájet pomocné dráty ke kontaktům na tišťáku, připojit ohmetr nebo nastavit pípák, pak připojit na vinutí napájení a měl by pípák buď začít nebo přestat pípat. Podle toho jestli je kontakt spínací nebo rozpínací, ale vypadá to na oba spínací.
