Dobrý den, prosím o radu který vodič kam zapojit? Elektromagnetický spínač KOA7 potřebuji připojit k elektromotoru štípačky. Elektrikáře budu mít k dispozici až v příštím týdnu...
doplněno 01.04.23 14:00:
Žlutozelený vím kam patří
4x
Jen poznámka mimo soutěž - pánové, toto je názorný příklad toho, jak je nezodpovědné na dálku radit laikovi něco o zapojování elektřiny. Očividně se zde nedokážou ani elektrikáři jednoznačně dohodnout jak to je správně a každý v dobré víře radí jinak. To může ale mít nedozírné následky.
...Očividně se zde nedokážou ani elektrikáři jednoznačně dohodnout jak to je správně...
proč se nemůžou elektrikáři dohodnout? A proč ten výsledek nesdělí tazateli, který to chce jen pro svoje znalosti, páč píše, že to bude zapojovat elektrikář. Ale co když ten elektrikář to udělá tak, že ten druhý mu bude nadávat? Jako většina elektrikářů?
Proč se nemůžou elektrikáři dohodnout? Protože ne všechno je podle českých platných předpisů a bez fyzické kontroly konkrétního zařízení si to každý může vyložit jinak. Tvrdit jen podle fotky na Internetu, že můj výklad je ten jediný správný (zvlášť když jde o nestandardní problém) může být velmi nebezpečné.

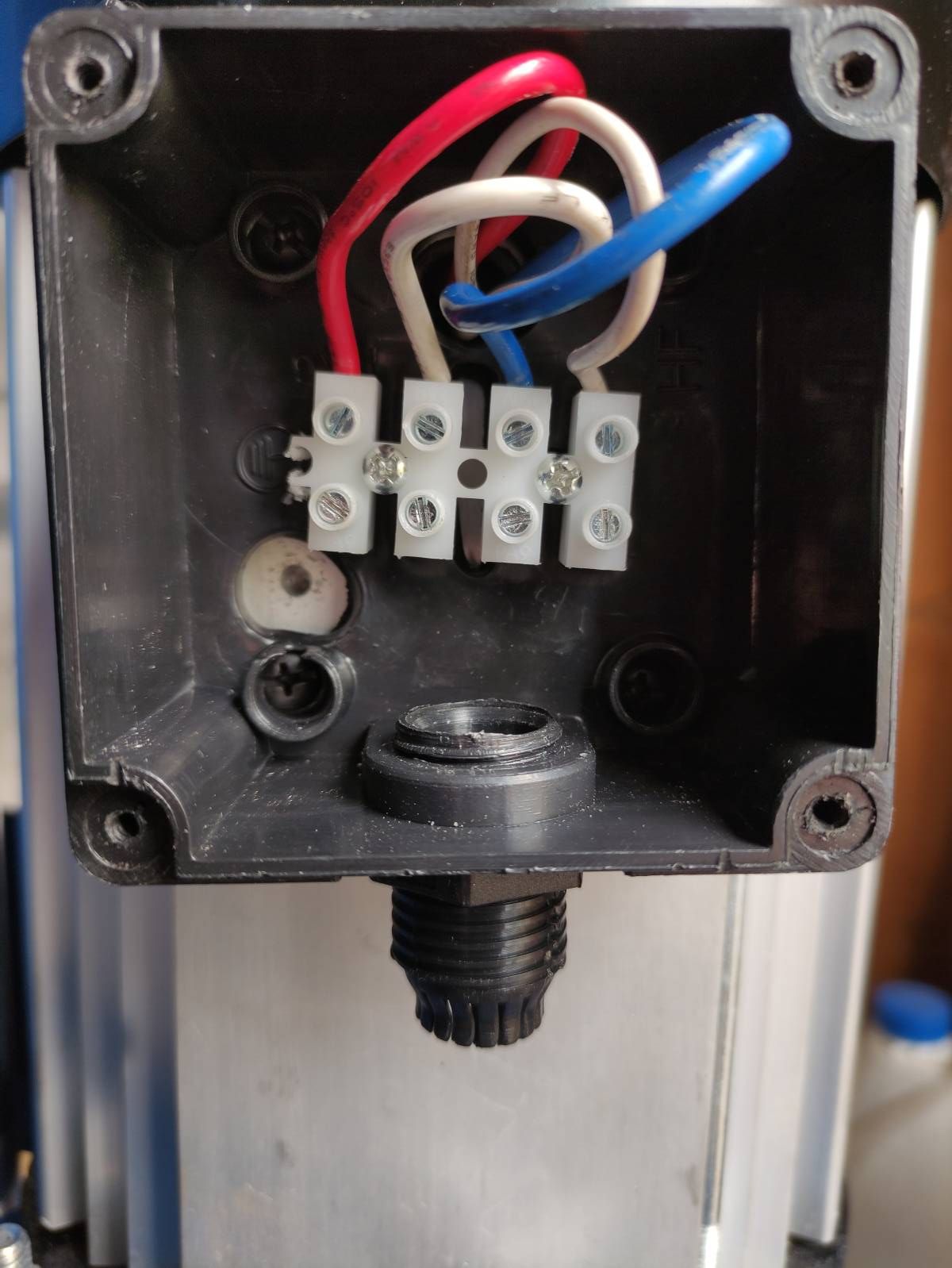

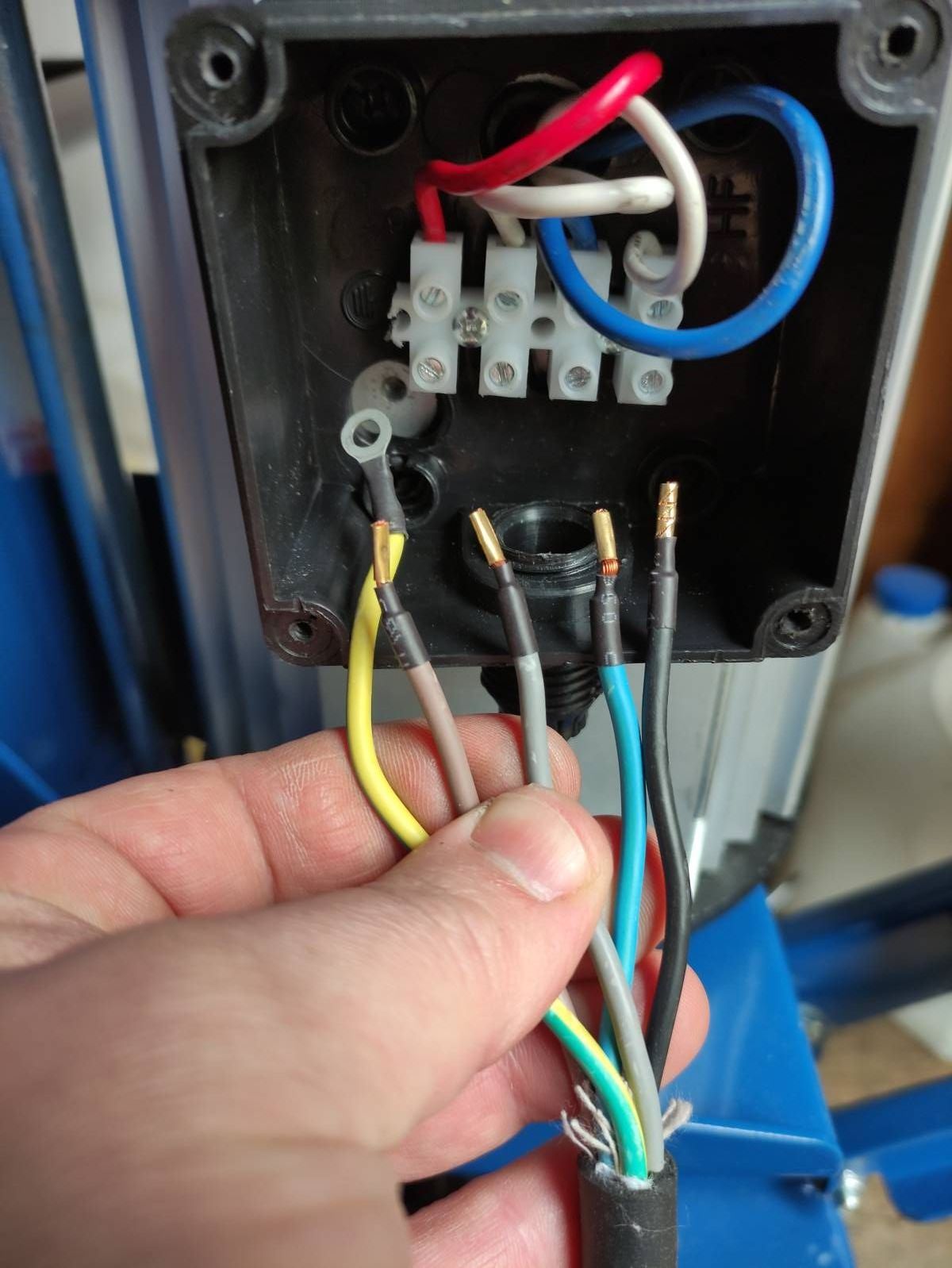

Správně magdon, bez fyzické kontroly co kam vede v motoru je riziko zničení vestavěné tepelné pojistky pro odpojení při přehřátí motoru. Pokud nemá člověk přesnější ohmetr, se kterým změří vinutí motoru a rozpínací kontakt tepel. pojistky, tak hrozí již zmiňované riziko. Na fotu 1 a 2 jsou izolace všech čtyř vodičů stejně silné a nejde jednoznačně určit co je co. Osobně bych u tohoto výrobku nevěřil, že modrá je pro rozpínací kontakt tepelné pojistky, dokud to neproměřím nebo nerozeberu nějaký další kryt, kde je ta tepelka. U českých motorů jsou vodiče pro vinutí "označeny" přehledně, většinou silnější izolace vodiče, případně barevné značení.
Můžu poprosit o barevné označení svorek, jak to tedy bude zapojeno? (čistě ze zvědavosti jestli to chápu dobře, jako laik. Zapojovat určitě nic nebudu) Děkuji
A taky proč by to měl být nulák, když je to dle schema na 400V a modrej vodič je tmavý.Pracovní nula (N) by měla být světle modrá! Ale jinak, dobrý, že víš za jak dlouho to máme opravit!

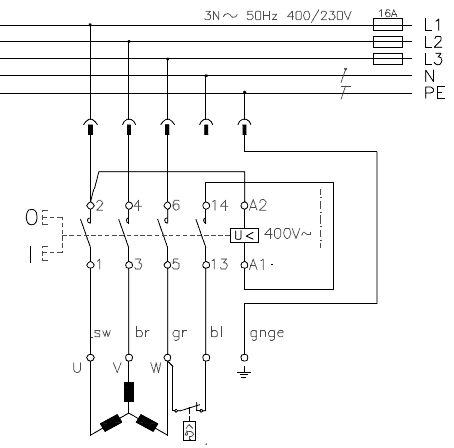

Bože! Co furt máte s tím nulíkem, nebo středním vodičem? Tady je cívka relé na 400V ! Na dvě fáze - to nevidíš?
Vždyť N není vůbec nikam zapojena !
sasa-KOA7 se vyrábí s cívkou na 230 i 400 Volt a tazatel neuvádí přesný typ spínače. Nejdříve si zjisti skutečnosti než sem něco napíšeš..
sasa-omlouvám se, ten nulák tam v tomhle případě není-je to celé na 400Volt, ne na 230V jak jsem se špatně domníval. Ten modrý z vypínače by měl být propoj mezi tepelnou pojistkou motoru a v samotném vypínači by měl vést na jeden z kontaktů cívky. U známých jsem zapojoval něco obdobného, ale byla tam cívka 230Volt.
