Připojení domovního telefonu

nestačí dodat typ nového, ale i starého..

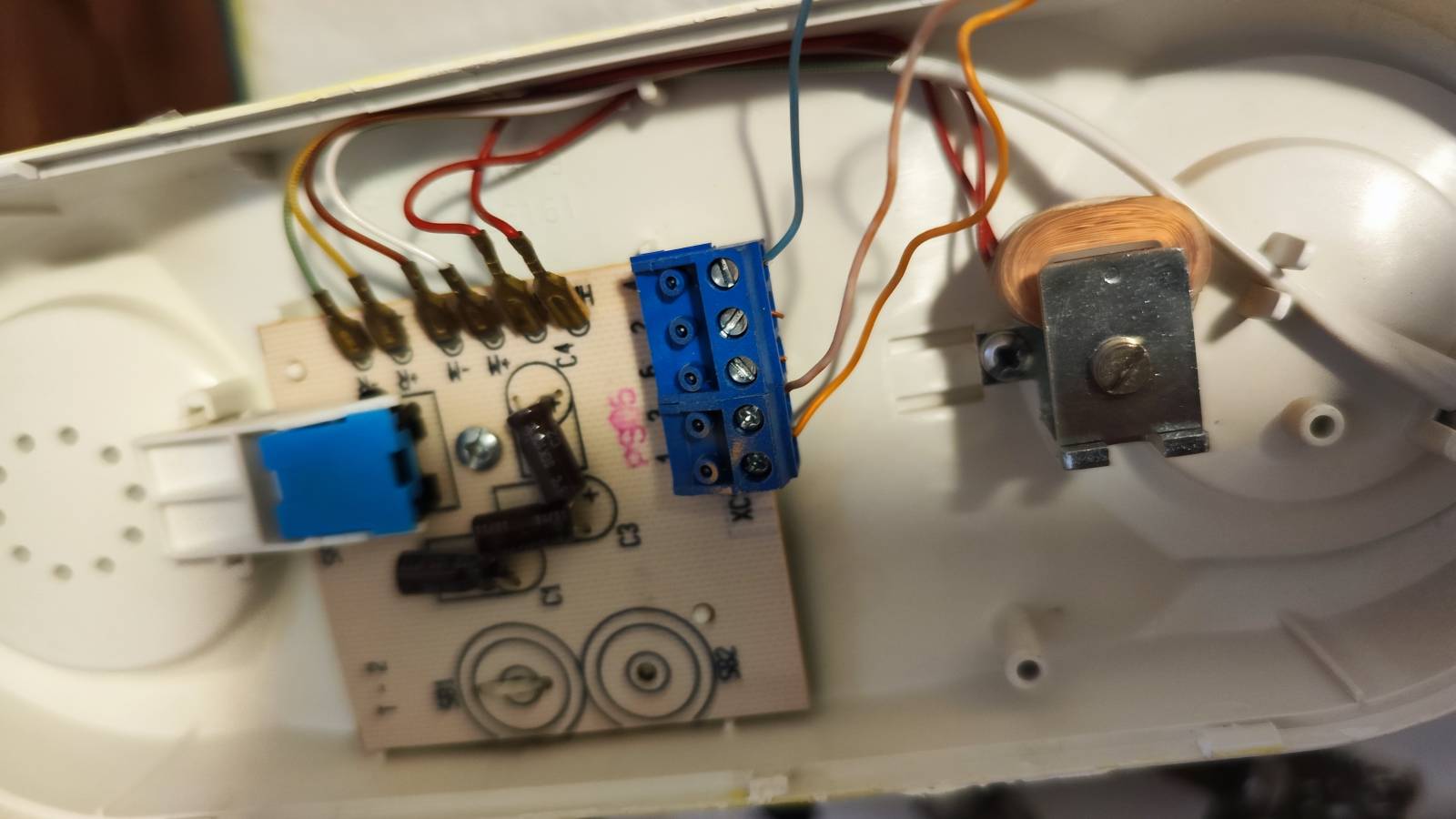

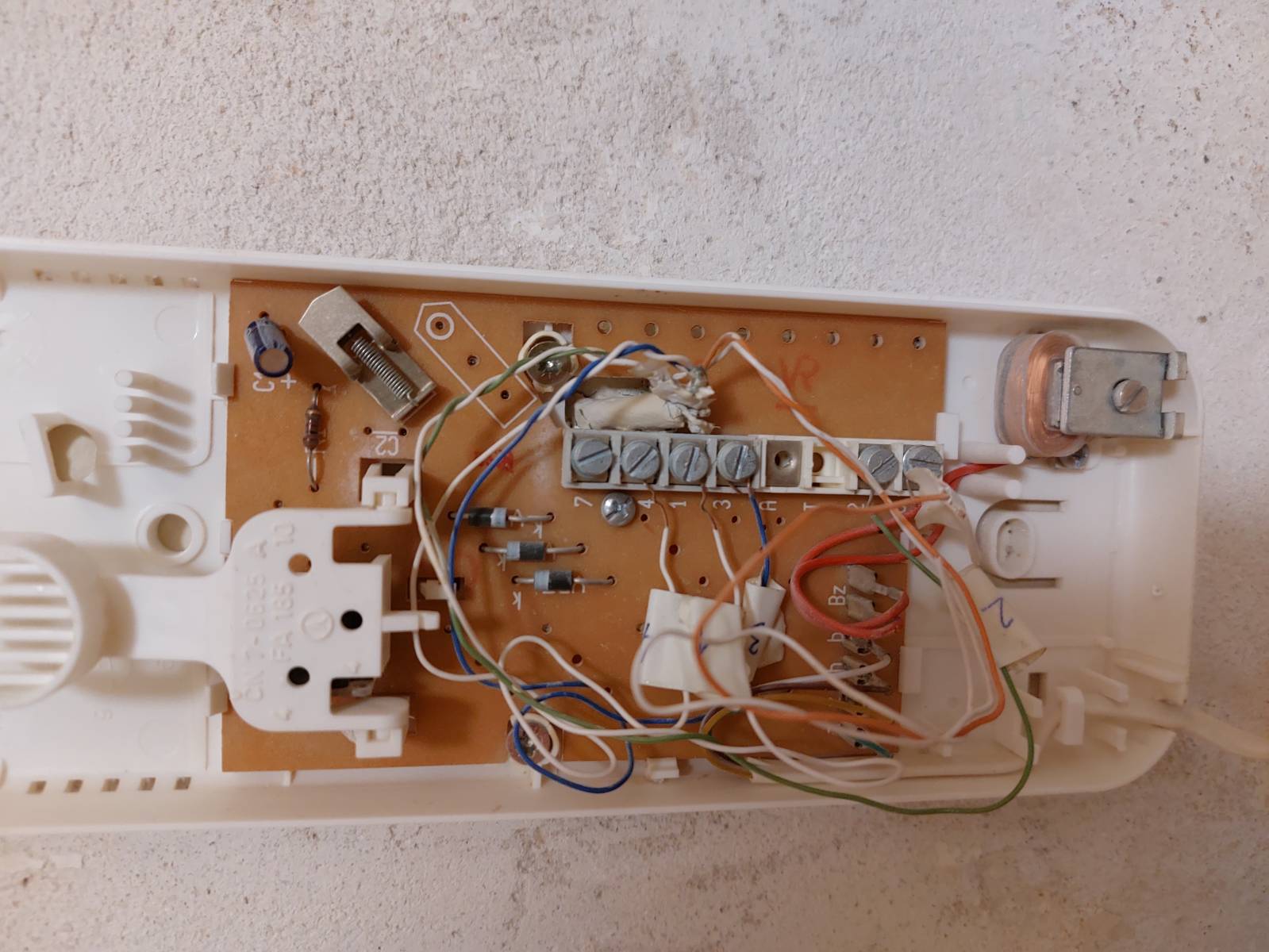

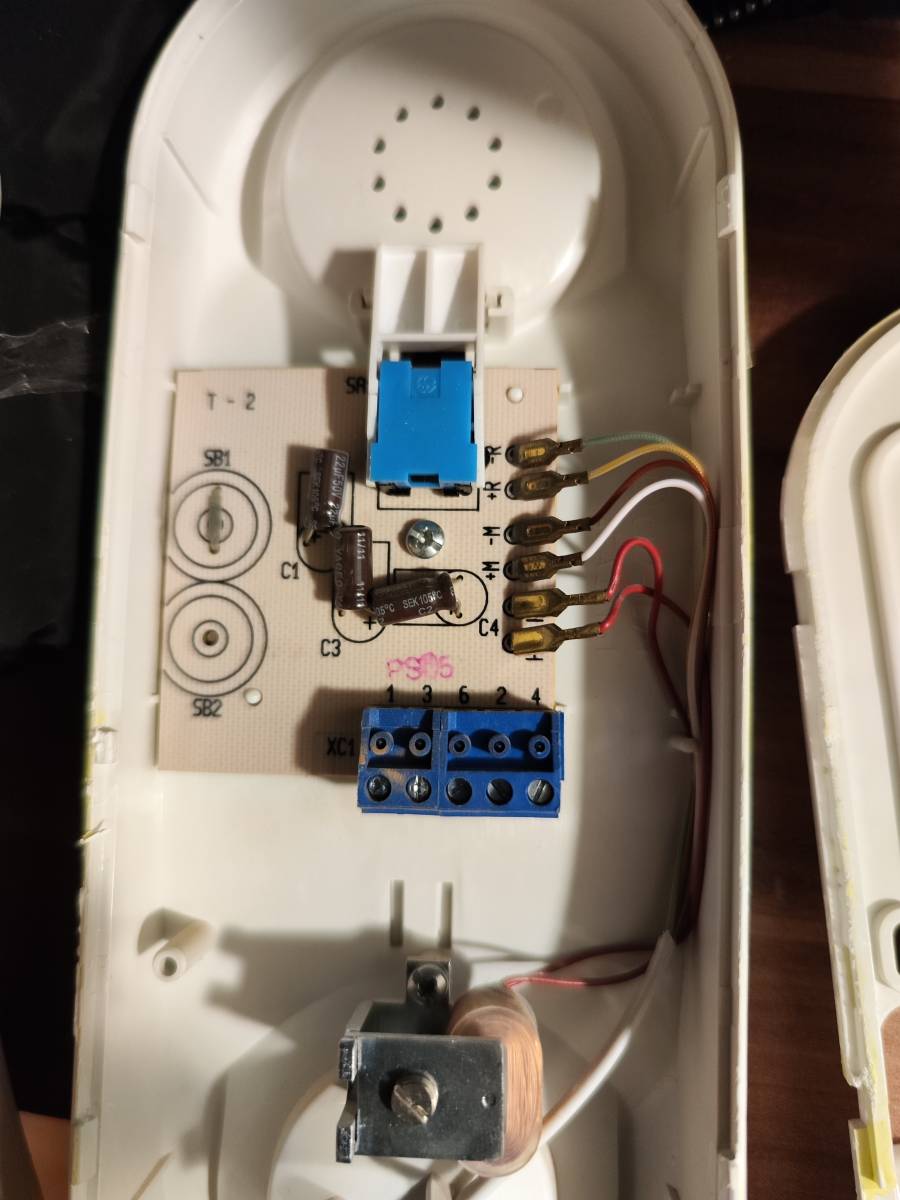

Existuje několik typů těchto telefonů, které mají odlišný způsob připojení (jiný počet drátů) a nejsou záměnné. Obávám se, že tohle je ten případ. Starý telefon používá pro zvonění elektromagnetický bzučák (na prvním obrázku vpravo nahoře), v novém nic takového není. To znamená, že pro vyzvánění potřebuje signál z generátoru ve zdroji.

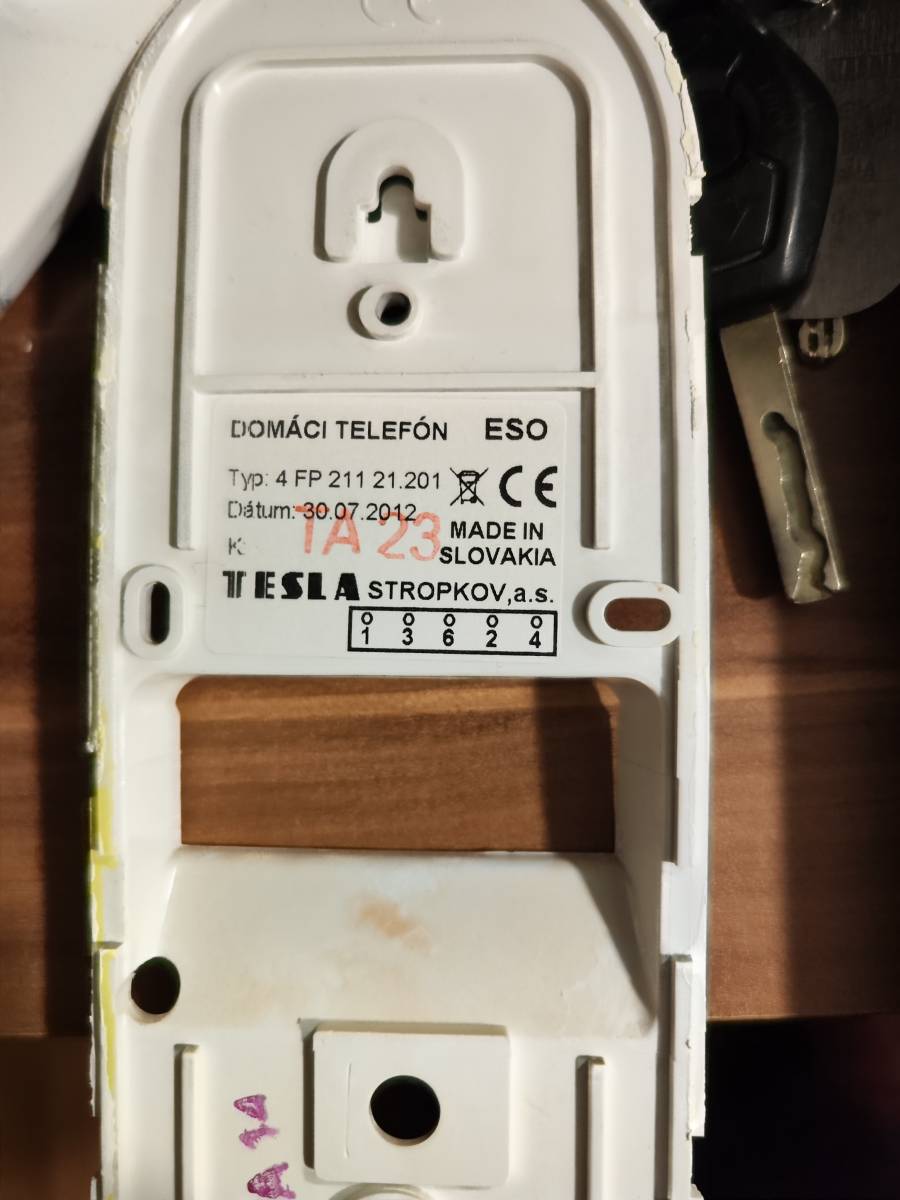

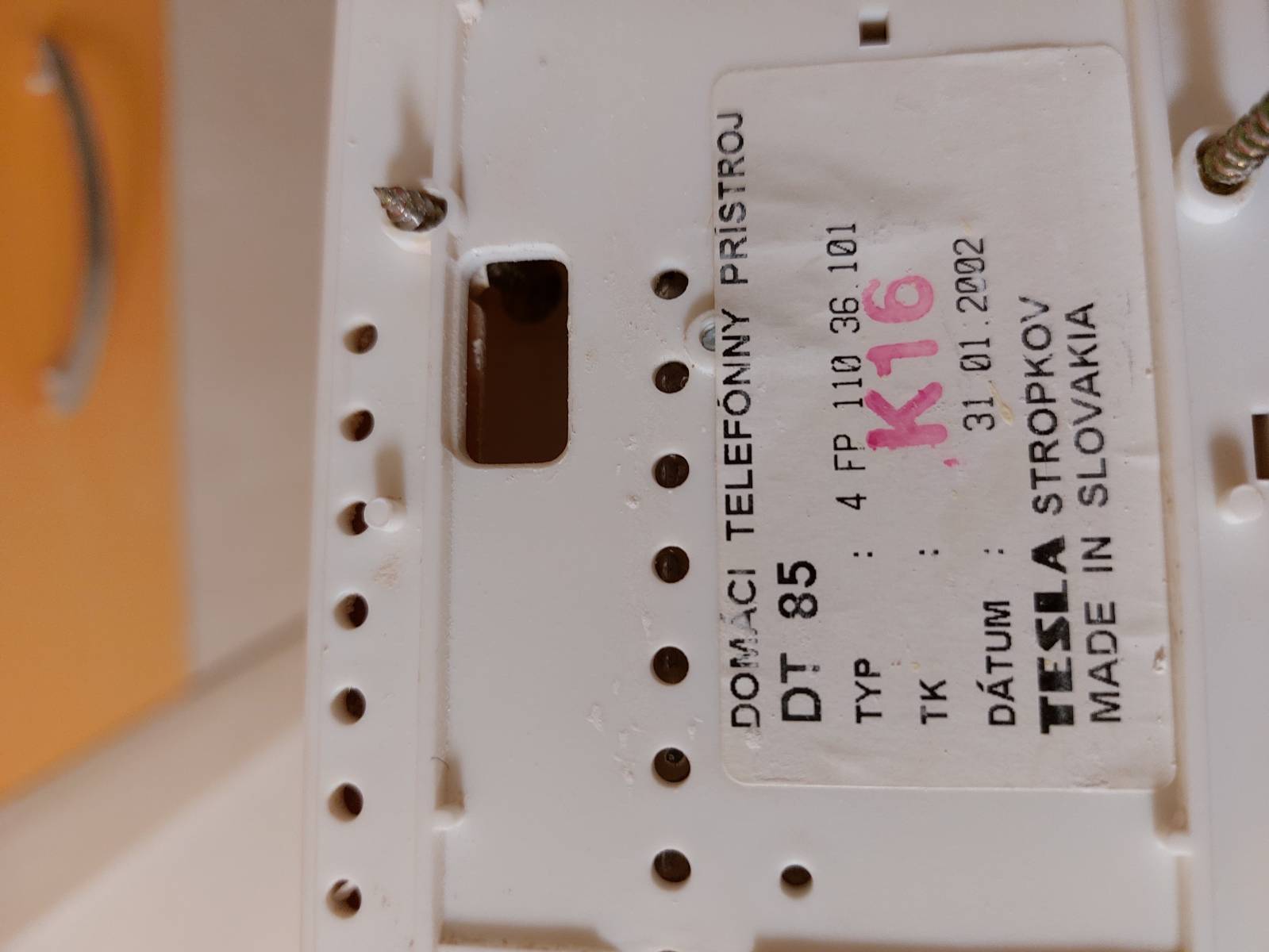

Napište přesný typ obou telefonů, pak se dá (možná) něco řešit.

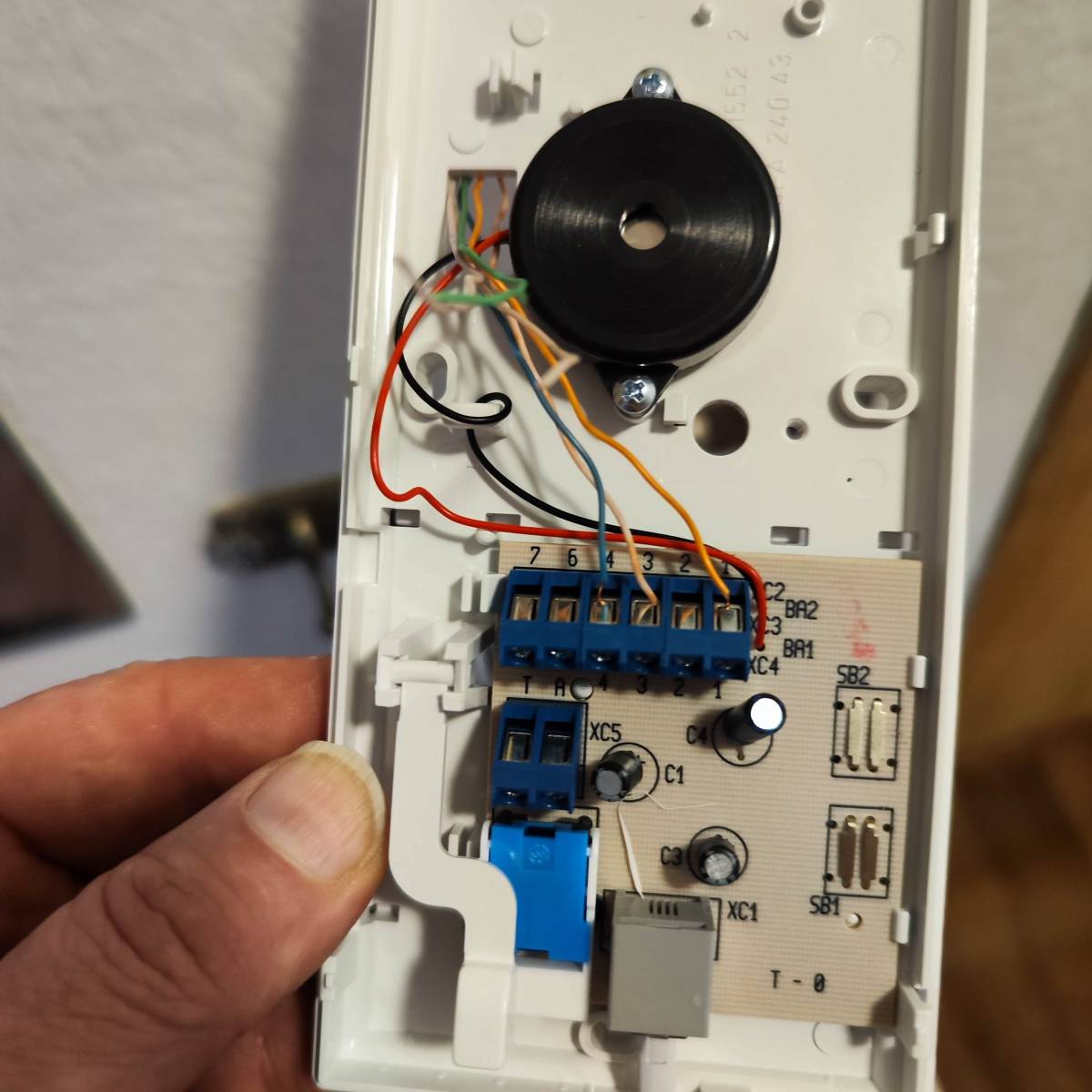

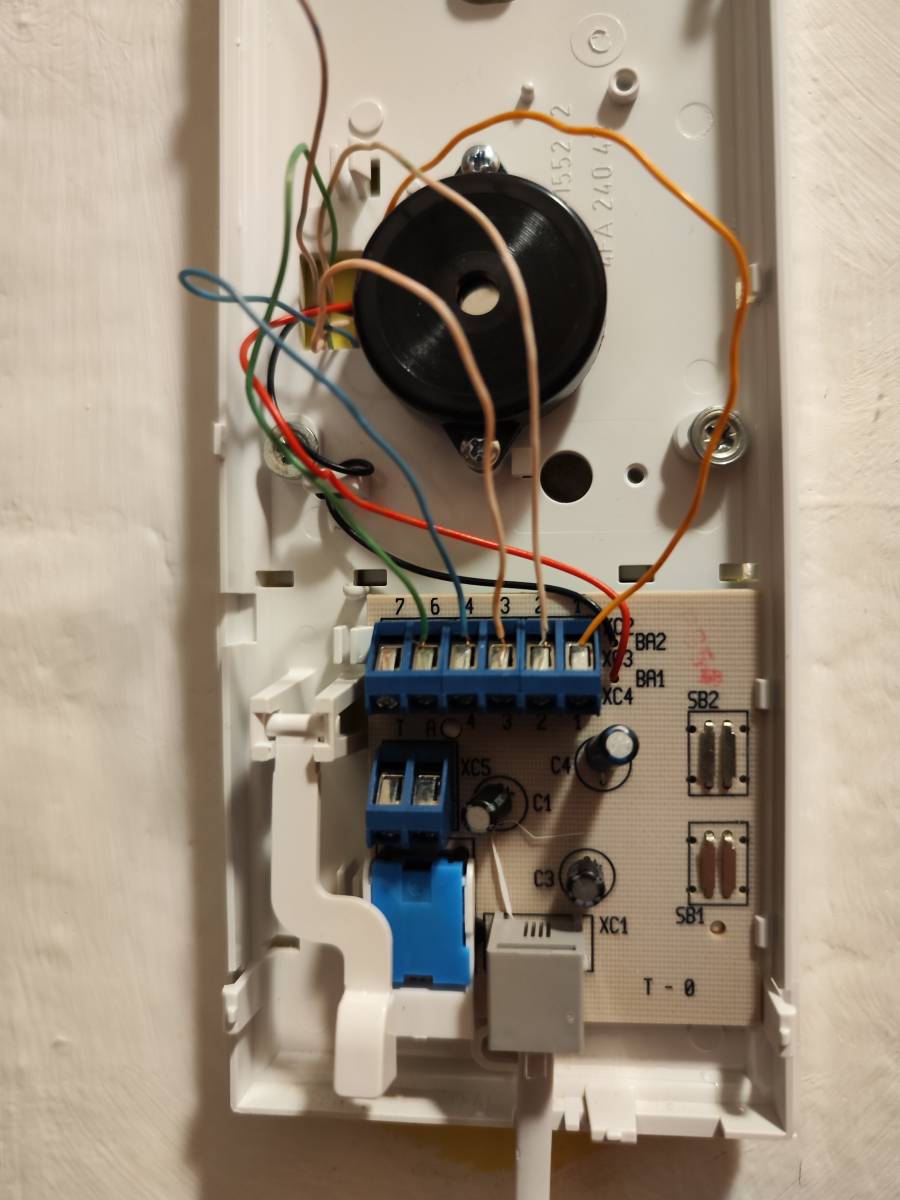

Podobný dotaz tu byl před pár dny. Přepojení telefonků je stejné (tobě ve starém telefonku akorát chybí drátek z kontaktu č.7, ale to je bezpředmětné). Jak na správné za/... Vyzvánění bude potřeba zrealizovat např. přehozením bzučáku ze starého telefonku, nebo vyrobit a vřadit do nového telefonku nějaký elektronický prvek, aby to "hrálo melodický tón"při vyzvonění z tabla.

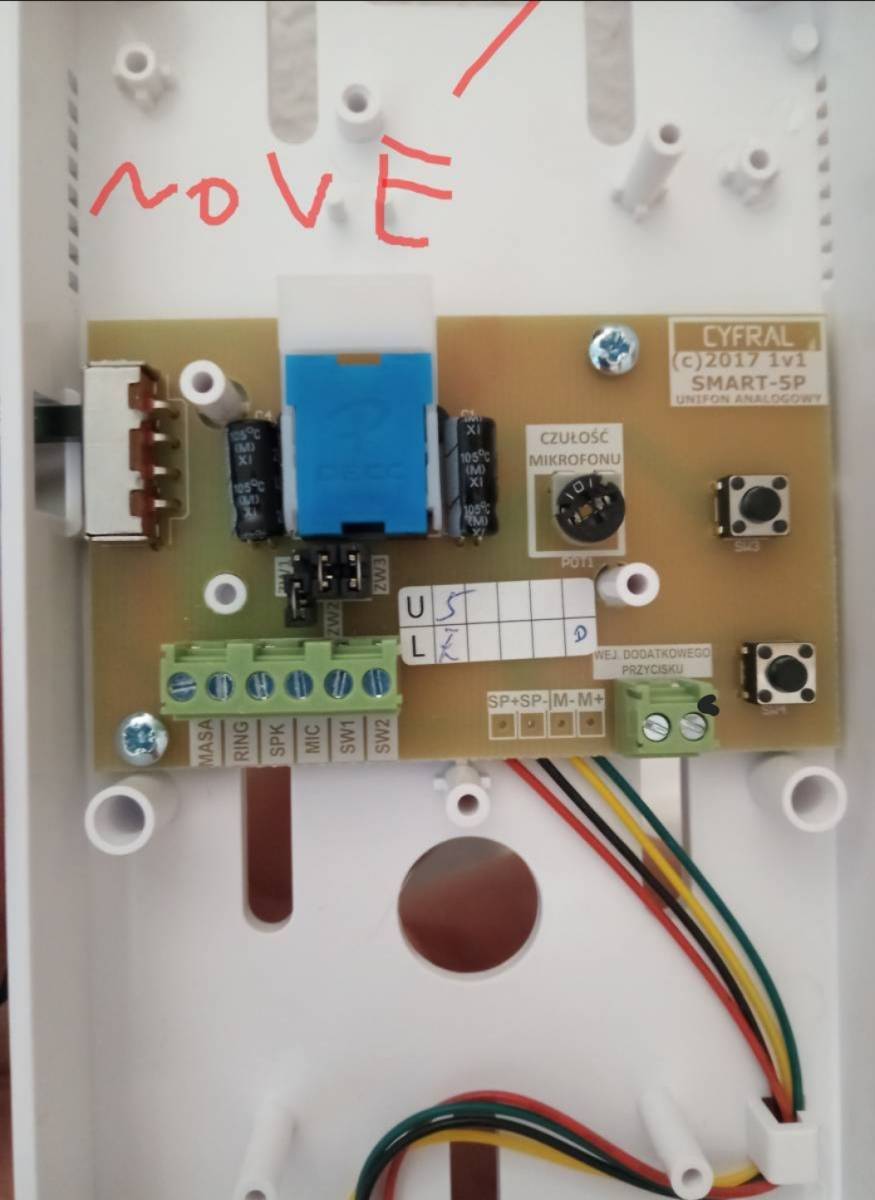

no asi bude problém protože nový má jiný typ zvonění a zdroj na to není dělán, nemá generátor pištění pro piezo mněnič..

Takže s vaším zdrojem nezapojíte

2
PROVEDENÍ A MOŽNOSTI POUŽITÍ
Systém domácího dorozumívacího audiosystému je tvořen domácími telefony (DT),
síťovým napáječem (SN), elektrickým zámkem (EZ) a elektrickým vrátným (EV), resp.
tlačítkovým tablem (TT).
Domácí telefony popisované v tomto návodě se používají v klasickém vícevodičovém
audiosystému (4+n), to znamená, že na připojení např. 10 DT do systému je zapotřebí
(4+10) = 14 vodičů ( 4 vodiče společné pro všechny DT a pátý vodič pro každý DT zvlášť).
Domácí telefony 4 FP 211 01, 02 jsou vyhotoveny v dizajnu Elegant. Ve funkci mikrofonu
je použit elektretový měnič a na straně sluchátka reproduktor. Funkčně plně odpovídají
domácím telefonům typu DT 93 (4 FP 110 51, 52 resp. 4 FP 210 51, 52) a DT85 (4 FP 110
36, 37 resp. 4 FP 210 36, 37) a mohou se zapojovat do audiosystémů s uvedenými typy
domácích telefonů s ohledem na způsob vyzvánění (bzučákem x elektronické).
− domácí telefon 4 FP 211 01 je vyhotoven s tlačítkem se symbolem klíče pro otevírání
elektrického zámku, druhé tlačítko je nefunkční. Akustická signalizace příchozího volání
je realizována el. bzučákem, funkčně odpovídá tento DT typu 4 FP 110 51 resp. 4 FP
210 51 (DT93) nebo 4 FP 110 36 resp. 4 FP 210 36 (DT85). Vnitřní schéma zapojení DT
je podle obr.1.
− domácí telefon 4 FP 211 02 je vyhotoven s jedním tlačítkem pro volbu protistanice a s
tlačítkem se symbolem klíče pro otevírání elektrického zámku. Akustická signalizace
příchozího volání je realizována prostřednictvím reproduktoru; použité akustické měniče
jsou reproduktor a elektretový mikrofon. Funkčně odpovídá typu 4 FP 110 52, resp. 4 FP
210 52 (DT93) nebo 4 FP 110 37 (DT85). Vnitřní schéma zapojení DT je podle obr.2.
UPOZORNĚNÍ:
Domácí telefon 4 FP 211 01 (s bzučákem) je možné zapojit do systému, ve kterém
je použit síťový napáječ 4 FP 672 38.
Domácí telefon 4 FP 211 02 (bez bzučáku) je možné zapojit do systému, ve kterem
jsou použity síťové napáječe 4 FP 672 39, 4 FP 672 40 a 4 FP 672 41.
Popis svorek:
" 1"- připojení EZ ( označovaná i jako svorka "Z")
" 2"- výstup na reproduktorový zesilovač EV ( obvod mikrofonu )
" 3"- připojuje se na svorku "–"v SN ( společný bod pro všechny funkce )
" 4"- vstup vyzváněcího signálu
" 6"- vstup z mikrofonového zesilovače EV ( sluchátkový obvod )
" 7"- využívá se k aktivování překlápěcího obvodu nebo jako signalizace hovorového stavu
" T"- vstup zdroje vyzváněcího signálu ( generátor T )
" A"- výstup na vyzvonění protistanice ( jenom u typu 4 FP 211 02)

zdroj: esvit.cz/...

jsem mu to psal, že ten telefon nemůže připojit, protože to neumožňuje použitý zdroj. Má to červeně v upozornění...Zajímal by mne důvod koupě jiného než je ten původní...

Tak jak jsi dopadl?
