SSR jako spínač

Od: Datum: 03.10.15 19:20 odpovědí: 6 změna: 05.10.15 21:07
avatar

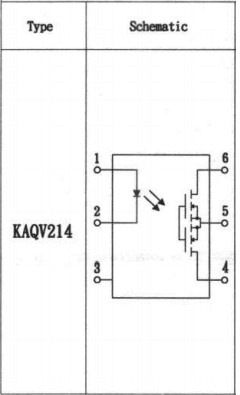

Opravdu SSR funguje tak, že na 1 a 2 přivedu malé napětí 1,5V a 5 a 6 sepne? Ten MOSFET nepotřebuje žádné napájení? Na (4) 5 a 6 nebude žádná "zátěž" bude to spínat jen titěrný proudík a mini napětíčko na vstupu do dalšího elektronického zařízení.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 03.10.15 20:53
avatar

Forvard voltage je 1,2-1,5V to je na hraně, ale mohlo by to fungovat. Do serie s tou diodou na vstupu je potřeba nějaký malý odpor, který omezí proud na 3mA. Spočítejte ho podle ovl. napětí.

doplněno 03.10.15 21:03:

Teď jsem koukal do datasheetu ještě jednou a těch 1,2-1,5V tam je při proudu 10mA. Nikoliv jak jsem psal při 3mA. V tom datasheetu jsou i doporučené hodnoty odporů, pro různá ovl. napětí.

Ohodnoceno: 2x

Datum: 03.10.15 21:05
avatar

Dík. Dám tam odpor dle datasheetu. A tomu MOSFETu fakt stačí jenom to světýlko, aby sepnul?

Od: hm®
Datum: 03.10.15 21:47
avatar

Neznám vnitřní konstrukci, ale tipuju, že jen světélkem (přímo) to nespínají. Přece jen je to FET (to sami píšou), takže výstup je ovládán elektrickým polem. A jak si to pole vyvářejí - no, nechme to na nich a berme tu součástku jako krabičku s popsanou funkcí. Pozor na polaritu výstupu.

doplněno 03.10.15 21:54:

Ještě: co myslíš tím "titěrný proudík a mininapětíčko"? Zkus to uvést v nějakých běžných jednotkách. A charakter bude ss nebo st?

Ohodnoceno: 0x

Datum: 03.10.15 22:13
avatar

Chtěl jsem si totiž postavit z obyčejné vintage kalkulačky takový jako čítač, a využít její display. Prostě bych zadal 1+1=

a dál bych z malých proudových impulsů o napětí těch asi 1,5 V spínal to rovnítko. Nemůžu to dělat nijak mechanicky.
Zdroj: https://www.poradte.cz/elektronika/18149-soucastka-misto-rele.html

Datum: 04.10.15 20:23
avatar

Tak mě to nedalo, a kouknul jsem ještě do toho datasheetu. Pro Vaše potřeby použijte zapojení C. Tedy minus na 5, a plus na spojenou 4 a 6. Nikdy jsem to takhle nezkoušel, ale mohlo by to fungovat. Nemusel by ani vadit seriový odpor 5-7,5ohmu v sepnutém stavu.

Ohodnoceno: 2x

Datum: 04.10.15 21:15

Optotranzistor to nesepne?

Ohodnoceno: 0x
