Schéma usměrňovače

Od: Datum: 16.06.14 22:52 odpovědí: 25 změna: 18.06.14 22:02

Ahoj poslali by ste mi sem prosím schéma, nebo obrázek nějakého usměrňovače, který by šel použít k nesimetricky napájenému zesilovači? (max. vstupní napětí je 18V)

Za odpověď předem děkuji


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: radarbrdy
Datum: 16.06.14 23:05

https://www.google.cz/search?q=graetz+bridge

Stačí síové trafo 230V/12V (aukro.cz), za to 4x dioda 1N5408, a kondenzátor např. 470u / 25V 2ks. Není špatné ještě přidat pojistku a tlumivku.

Ohodnoceno: 0x

Datum: 16.06.14 23:10

tlumivku za to do serie?

Od: radarbrdy
Datum: 16.06.14 23:19

jo, nejprve ty 4ks dioda, za ně potom do série tlumivka, za to potom parallelně ty kondenzátory. Tlumivka může být taková, jaká je na výstupu PC zdroje, žluté jádro a cca 20závitů drátu. Tlumivky jsou taktéž na (aukro.cz). Bude to fungovat i bez tlumivky, ta jen navíc "vyhladí" napětí po usměrnění.

Ohodnoceno: 0x

Od: radarbrdy
Datum: 16.06.14 23:24
Ohodnoceno: 0x

Datum: 17.06.14 07:21

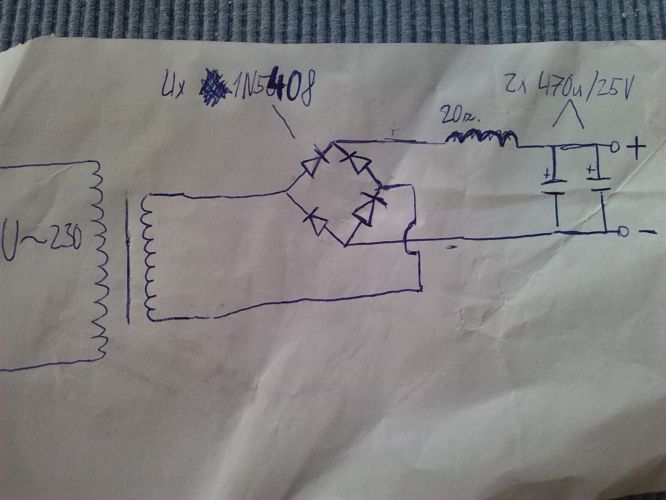

Takže by to mohlo vypadat takhle?
Datum: 17.06.14 18:31
avatar

Já bych dal jeden kondík před a druhý za tlumivku. Tak to bývalo u starých elektronkových zdrojů.

Ohodnoceno: 0x

Od: bmbxŽ
Datum: 17.06.14 20:33
magdon:
Mᚠpravdu, ale to bývala tlumivka na odfiltrovani. 50Hz, tahle s 20 závity bude proti rušen, takže je to jedno kde po cestě bude.
Ohodnoceno: 0x

Datum: 17.06.14 15:33
avatar

Místo čtyř diod lze použít diodový blok Graetz.(Diodový můstek). https://www.gme.cz/b380c25000-dio-p227-079

JABRAKA

Ohodnoceno: 1x

Datum: 17.06.14 16:03

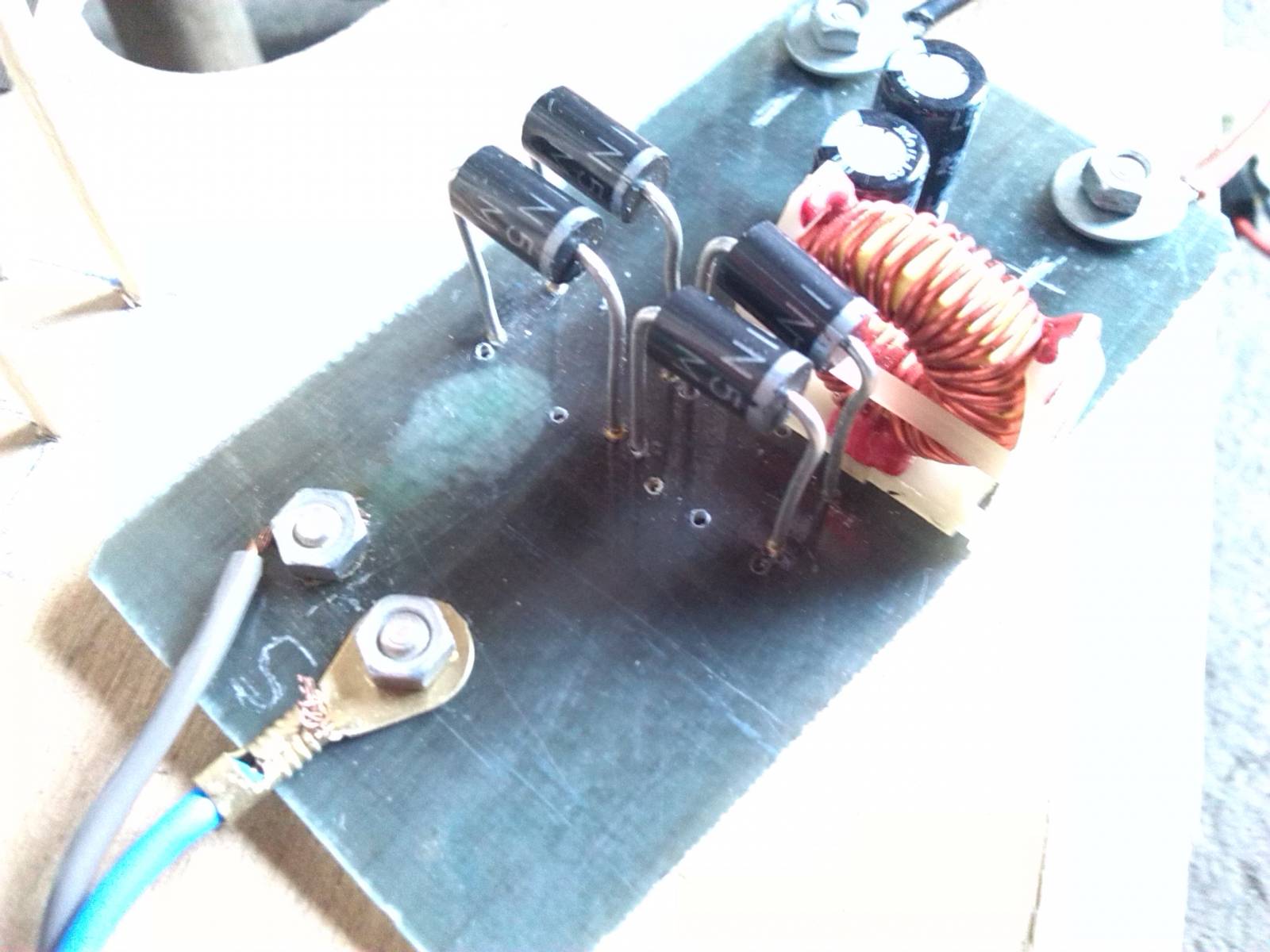

Už jsem koupil diody . a myslíte, že by to mohlo být takhle zapojené?
Datum: 17.06.14 16:58
avatar

Ano.

Ohodnoceno: 2x

Datum: 17.06.14 17:09

Děkuju jdu to spáchat :D

Datum: 17.06.14 18:09
avatar

Tak tak, vše správně. Osobně bych tam necpal ale tu tlumivku, nerad jednoduché věci obohacujim když fungují jak mají.

Ale také přidám jako kolega zlepšovák - ke každé diodě dát paralelně keramický kondenzátor cca 100nF.

Ohodnoceno: 1x

Od: bmbxŽ
Datum: 17.06.14 18:27

zajixxx:

ale na ty tvé kondíky lze s čistým svědomím říci úplně to samé jako na tu tlumivku

Když obohatit graetz kondíky, tak proč tam nedat i tu tlumivku?

Ohodnoceno: 2x

Od: mkatŽ
Datum: 18.06.14 16:28
avatar

Myslim že ešte bude nutne vedie, kolko bude zosilovač bra amperov.A podla toho da trafo. Tie diody su troj amperove tak možno budu stači.

Ohodnoceno: 0x

Datum: 18.06.14 17:27

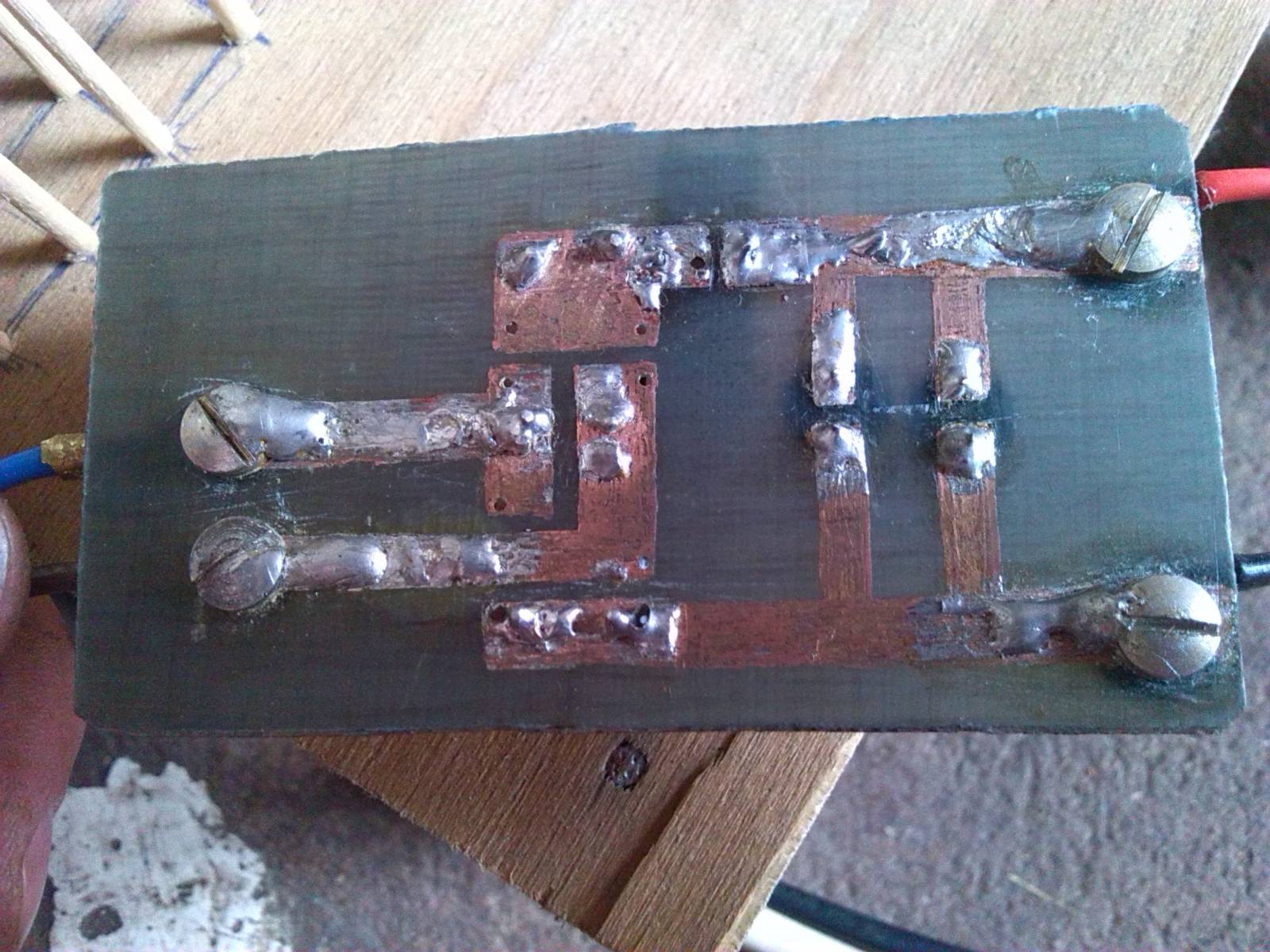

Tak jsem to vyrobil, ale ze 17.2V 1.25A střídavého napětí to uděla 22V stejnosměrného což je o 4V víc, než bych potreboval. Myslíte, že to může být malým proudem, co jsem do toho pustil?
Datum: 18.06.14 17:47
avatar

Nikoliv. U střídavého napětí se uvádí napětí "efektivní" a to je zhruba 0,7 x hodnota, která vznikne po jeho usměrnění. Je to naprosto v pořádku a odpovídá to fyzikálním zákonům.

doplněno 18.06.14 17:52:

Pro získání 18 V stejnosměrných musíte použít 12,6 V střídavých. Takže potřebujete jiné trafo. Snižovat napětí odporem je vhodné jen u stálé zátěže zdroje, pro zesilovač to dobré řešení není.

doplněno 18.06.14 17:55:

Ideální by byl stabilizovaný zdroj, ale to už jsme s náročností a složitostí trochu jinde.

Ohodnoceno: 0x

Datum: 18.06.14 18:25
Takže kdybych chtěl těch 18 v tak bych to musel udělat takhle? 18 x 0.7 =12,6
Od: mkatŽ
Datum: 18.06.14 18:56
avatar

Aky mate vlastne ten zosilovač?Aky je tam io?

Ohodnoceno: 0x

Datum: 18.06.14 19:46
Je tam TDA7375 od kamarády
A bych měl tento týden dostat trafo s 5A tak by asi mohlo stačit ne? :)
Datum: 18.06.14 19:52
avatar

Na 70 W ne. A zvl᚝ s 3A diodami a filtrací na sotva 1 A.

Ohodnoceno: 0x

Datum: 18.06.14 20:20

tak jaký diody tam mám dát? ptal jsem se už na začátku.

doplněno 18.06.14 20:20:

Myslim :D



Datum: 18.06.14 20:53
avatar

Moment... Už ti funguje na těch 12 V? A jaký tam mᚠchladič? S tím, co je na té fotce, můžeš jít tak do 10 W (jestli aspoň to).

Ohodnoceno: 0x

Datum: 18.06.14 21:17

chladič na diody?

Datum: 18.06.14 21:51
avatar

Chladič na TDA..

Ohodnoceno: 0x

Datum: 18.06.14 22:02
Mam tam chladič z chipsetu z pc a větráček z procesoru ;)
doplněno 18.06.14 22:08: Jinak jsem to napájel ze zdroje z PC, který je moc velký, než aby se vlezl do mojí předpřipravené krabičky
