Jaky zdroj na gril pohaneny motorkem steracu

Od: Datum: 09.07.13 16:25 odpovědí: 30 změna: 26.06.15 14:30

Dobry den,

potreboval bych poradit s pohonem grillu - jaky levny (cca 300,-Kč) zdroj (vstup 220V, vystup 12V) bych mel pouzit na pohon motorku steracu BOSCH?

Tohoto: http://www.automarg.cz/zbozif…tor-steracu-febi-fb-19834.jpg

Poprve jsem pouzil starou nabijecku na mobil: (PRI: 220V 50Hz 12V / SEC: 12V 500mA VA)

Motorek se rozbehl, avsak nabijecka se docela rozpalila.

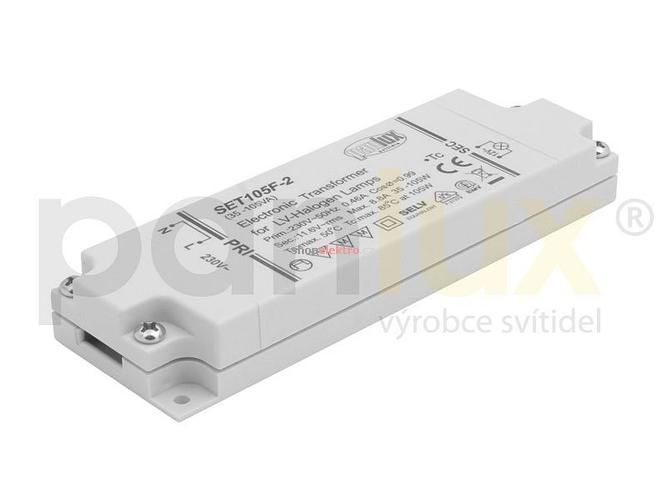

Pote jsem koupil trafo na LEDky na doporuceni prodavace (Prim: 230V 50Hz 0,46A / Sec: 11,6V rms Max 8.8A 35-105W)

Toto: http://www.shopelektro.cz/var…onicke-105w_large_greybox.jpg

Ale motorek se ani nepohnul.

Priznam se, ze v tech amperech a watech trochu plavu. Sikovny by byl i nejaky regulator otacek. Mate nekdo nejakej napad. Idealne rovnou odkaz co bych mel shanet.

Diky Petr



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 09.07.13 16:32
avatar

Takovýto motůrek bude brát řádově jendnotky ampér, zdroj co jse si koupil slouží asi po bodovky osvětlení - střídavé napětí...

avšak motorek chce stejnosměrné.

Použil bych starý zdroj od PC, Je tam napětí 5V, které by na pomalé otáčení masa na grilu bohatě asi stačilo..., kdyby ne tak je tam 12V (Klidně i 20A záleží na typu zdroje..)

že ten váš adaptér hořel (ten 0,5A či co) je logické, taky dává 6W a to je nic...

Ohodnoceno: 3x

Od: serp*
Datum: 09.07.13 18:47

Diky za typ - o zdroji z PC jsem premyslel, ale chtel jsem neco kompaktnejsiho a nakonec to dopadlo takhle.

Ten motorek je ze staryho Escorta - minimalne 15 let starej (samozrejme ale funkcni) Rekl bych, ze to bude proste klasickej elektromotorek.

Od: mowla*
Datum: 09.07.13 18:55

K napájení bez regulace je nejjednodušší nabíječka autobaterií - kompaktní, dostatečně výkonná. K případné regulaci otáček je pak nejsnazší použít potenciometr.

doplněno 09.07.13 21:19:

Serp - slušnou autonabíječku koupíš okolo 500,- - takové řešení bys měl levnější, než kupovat na doporučení prodavače zdroj pro halogenové bodovky... ;)

Ohodnoceno: 0x

Datum: 09.07.13 21:29
Tak s tím potenciometrem asi nee. Ten motorek si přece vezme řádově jednotky ampér. Pokud použijete ten PC zdroj (Já bych tedy z důvodu bezpečnosti k němu důvěru neměl), tak jako nejjednodušší regulaci můžete udělat to, že motorek přepojíte na 5V větev. Je to poměrně velký skok, ale pokud na něm nebude celé prase, tak se stále bude zřejmě točit.
Osobně bych u toho nejraději viděl nějaké klasické bezpečné minimálně 100W trafo s jednoduchým usměrňovačen s přepínanými odbočkami na trafu cca od 4V do 12V.
Nebo pokud máte k elektrice daleko, tak samotná autobaterka + 5A pojistka je nejbezpečnější.
doplněno 09.07.13 21:35: Ještě k tomu vámi zkoušenému zdroji. Z těchto měničů neleze stejnosměrné napětí, ale střídavý signál o kmitočtu desítek kHz. Zřejmě by fungoval po přidání rychlého usměrňovače (bez filtračního kondenzátoru).
Ohodnoceno: 0x

Od: serp*
Datum: 09.07.13 21:38

Nemel by jste tam nekde odkaz na konkretni vyrobek jaky mate na mysli?

doplněno 09.07.13 21:41:

PS: mam takovou tu obycejnou nabijecku tudle: https://www.poradte.cz/auto-m…abijecka-lidl-ulg-3-8-a1.html

nechce se mi kupovat jeste jednu... Hodil by se mi nejakej zdroj, neco jako je na notebooky, nebo tak neco - jednoduche a kompaktni, pokud by byla mozna regulace otacek, bylo by to uplne idealni

doplněno 09.07.13 21:47:

PS: ten zdroj byl levnej: 245,- Kč

Datum: 09.07.13 23:44
Měl jsem na mysli trafo co dům dá. Ale pokud jste byl schopen k cca 60W motoru připojit zdroj 12/0,5A, tak nemá smysl uvažovat o tom, že byste něco takového vyráběl.
Nevím, jaké jsou přesně parametry vašeho motorku (třeba je tam štítek?), ale jednoduše příkon motorku, zde např 60W podělíte 12V a vyjde vám potřebný proud 5A. Zdroj, který k tomu budete chtít připojit tedy musí mít napětí 12V (nebo nižší), ale především proudovou zatižitelnost minimálně 5A, ale raději aspoň o 20% vyšší. Pro regulaci otáček tedy potřebujete například regulovaný zdroj cca 3..12V / 6A. Jenže takový nejspíš běžně nekoupíte. Amatér by nejspíš vzal hotový pevný zdroj 12/6A DC a dodělal si k němu PWM regulaci. Nebo by vzal PC zdroj a regulaci do něj dobastlil. Ani jedno nejspíš nebude cesta pro vás.
Pro vás bude asi nejlepší si zjistit zapojení toho motorku, může umožňovat zapojení s nižšími otáčkami i příkonem (ale nevíme, jestli vám to bude stačit), a koupit pevný (třeba notebookový) zdroj v rozmezí 10..13V s proudem který si vypočtete viz výše.Pokud trváte na regulaci, tak za něj připojit regulátor, např: http://www.flajzar.cz/regulace/regulator-ss-motorku.htm
Nebo risknout ten PC zdroj s přepínáním 12V/5V.
Pokud bude proudově dostačovat, fungovat to bude i stou autonabíječkou.
Ohodnoceno: 2x

Od: serp*
Datum: 10.07.13 12:43

Diky za vycerpavajici odpoved. Bohuzel na motorku zadny stitek neni. Jen vyrobni cislo, tovarni znacka a misto vyrobeni (nemecko) Kdyby tam stitek byl, tak samozrejme hledam podle neho. Take jsem zkousel hledat podle vyrobniho cisla atd informace na internetu, ale bohuzel jsem neuspel.

Samozrejme si o potrebnych soucastkach a jejich zapojovani mohu hodne precist na internetu ci v literature a naucit se to. Jen mi to prislo zbytecne kvuli takove prkotine a proto jsem se zeptal tady - s myslenkou, ze mi nekdo poradi idealne tim, ze mi sem proste hodi odkaz :)

Od: bmbx®
Datum: 09.07.13 16:48

Motorek je komutátorový se statorem tvořeným elektromagnetem, to znamená, že by se měl točit i na střídavý proud, i když v dnešních dobách kvalitních neodymových magnetů, může být stator s permanentním magnetem a tímpádem je nutné zdroj usměrnit.

Ohodnoceno: 0x

Datum: 09.07.13 21:01
avatar

Něco podobného jsem vyřešil tak,že jsem motorek připojil na starší autobaterii a tu baterku jsem současně dobíjel dobíječkou.

Ohodnoceno: 0x

Od: serp*
Datum: 09.07.13 21:12

Nabijecku autobaterii, ktera by takhle sla zapojit, bohuzel nemam. Hledam proto nejake jine reseni.

Datum: 09.07.13 21:20
avatar

Dalo by se to řešit pomocí transformátoru 12v 50W usměrnovačem a PWM regulátorem

Mam v planu se do toho vrhnout i doma protože honit gril přes nabiječku a regulovat otačky přepinanim rozsahu 6 nebo 12 v je dost děs :D

Ohodnoceno: 0x

Datum: 09.07.13 21:53
avatar

A proč by ta tvoje neměla jít zapojit?

doplněno 09.07.13 21:58:

A...? Baterie se zátěží je pro nabíječku to samé jako baterie bez zátěže...

doplněno 09.07.13 22:52:

Pardon, špatně jsem to pochopil, já měl na mysli zapojit motor na baterii a tu průběžně dobíjet tou nabíječkou.

Ohodnoceno: 0x

Od: serp*
Datum: 09.07.13 21:56

Ma nejaky automatycky rezim, ktery rozpozna nabiti baterie a dokud do ni nejde nejake napeti, tak proste nejde zapnout - viz ten odkaz co jsem sem na tu nabijecku.

doplněno 09.07.13 22:08:

Jak jsem resil v tom dotazu - proste jak sem na ni dal uplne mrtvou baterku (bez jakyhokoliv napeti) tak nesla ta nabijecka ani zapnout. Baterka musi byt funkcni, i kdyz prazdna, aby nabijecka sla spustit.

Takze pokud pripojim motorek na nabijecku, nabijecka se bude chovat jako by nebyla k nicemu pripojena a nepujde nijak spustit - dle meho soudu (muzu to zkusit)

doplněno 09.07.13 22:17:

Proste to nejde :) Zkousel jsem to ted.

Datum: 09.07.13 22:30
avatar

Se spinanejma nabiječkama v tomdle ohledu je hodně špatná domluva lepší by byla klasická s trafem

Ohodnoceno: 0x

Od: serp*
Datum: 09.07.13 22:55

To by i slo, ale neni to zrovna nejkompaktnejsi reseni. Chci neco maleho a funcniho :)

Datum: 09.07.13 23:01
avatar

A co malá baterie např. na motorku? Rozměry by to mělo podobné jako klasická nabíječka s trafem a navíc by to vydrželo chvíli běžet i při výpadku sítě.

Ohodnoceno: 0x

Od: bmbx®
Datum: 09.07.13 21:54

Transformátor na 12V s dostatečným proudem není problém pořídit, usměrnit je jednoduchá záležitost a zde je regulátor do 10A:

http://www.flajzar.cz/regulace/regulator-ss-motorku.htm

Ohodnoceno: 1x

Od: serp*
Datum: 09.07.13 21:59

Dobre, mozna pro Vas to neni problem - ja uz 2x neuspel (jak jsem psal nerozumim tomu)

Jaky konkretne bych tedy mel poridit - prosim o odkaz(y) ;)

Datum: 09.07.13 22:16
avatar

Myslim že pro vašeu učely bude stačit toto http://www.gme.cz/toroidni-tr…mator-tr-t060-1x12v-p610-879/

a todle http://www.gme.cz/usmernovaci…jednofazove/gbj2506-p227-091/

da se to pospojovat i čokoladama

Ohodnoceno: 2x

Datum: 10.07.13 17:17
avatar

Tech 12V z trafa je moc, před usměrněním, skočí to na vyšší napětí (U x 1,41)... a to by se motorku asi nelíbylo, a ani vám že by se točil rychle...chcete el. otáčení, a né soustruh... xDDD

Ohodnoceno: 0x

Od: bmbx®
Datum: 10.07.13 17:32

zajicxxx:

tak motorku by to asi zase moc neublížilo a jako soustruh by se rozhodně netočil, nehledě na to, že tazatel by tam chtěl regulaci a tu už v několika otkazích dostal, tak to prosím tě nekomplikuj ;)

Ohodnoceno: 0x

Datum: 10.07.13 20:39
avatar

12 x 1,414 je špičkova hodnota ale efektivní hodnota bude potom o něco nižší takže né 12 ale asi 10,5 tak nevim co tu řešíš?

doplněno 10.07.13 20:41:

beru v uvahu ubytek na usměrnovači

Ohodnoceno: 0x

Datum: 10.07.13 20:58
avatar

Efektivní a špičková hodnota u DC?*ee*

Ohodnoceno: 0x

Datum: 10.07.13 21:26
avatar

měl jsem tím na mysli že to bude mít stejné učinky jako dokonalých 10,5 dc (dokonale vyhlazených )

Ohodnoceno: 0x

Od: bmbx®
Datum: 10.07.13 21:34

Dokonalým vyhlazením 12V AC dostaneš právě těch 12x1,4V , ty máš na mysli, že těch 12V nevyhladí, ale nevím, nevím, té PWM regulaci by takové napájení asi moc nesvědčilo.

Ohodnoceno: 0x

Datum: 10.07.13 21:06
avatar

Trafo...12 V ~
Usměrňovač... - 1,4 (2 × 0,7) V
Po usměrnění × scriptstyle sqrt{2}
-----------------------------
Výsledek...14,95 V
Napětí v autě při nastartovaném motoru...14,8 V
-----------------------------
Rozdíl...+ 0,15 V
----------------------------
Pochybuji, že si toho ten motor byť jen všimne...

Ohodnoceno: 0x




Datum: 10.07.13 21:42
avatar

Proč tak složitě? V Obi mají motorek za 350 Kč na 240V a utáhne 15 Kg. Vlastní skušenost.Točí oběma směry. Je to ten červený za 375 Kč http://www.zbozi.cz/?typ=nabidky&q=grilovac%C3%AD+motorek

Ohodnoceno: 0x

Od: manas*
Datum: 19.07.14 14:50

Nejlepší je koupit už hotový adaptér na 12V, proud dle motorku. Klidně může být i vyšší napětí (20V motorek nezabije...). Hodí se tak i staré nabíječky na notebooky.
Mezi zdroj a motor stačí hodit PWM regulátor se kterým se pak dají i řídit otáčky. Můžete si ho sami spájet, nebo koupit i hotový modul( http://www.tipa.eu/exec/searc…xps=PT016&SearchType=Fulltext ). Je to nejlepší řešení, ztráty jsou minimální a cena přijatelná.

Ohodnoceno: 0x

Od: lopuch
Datum: 26.06.15 13:48

Já jsem použil zdroj ze starého monitoru.Na výstupu si můžeš vybrat 12v,24v,220v

Ohodnoceno: 0x

Od: dam®
Datum: 26.06.15 14:30

Na stěračový motorek potřebuješ círka 4 - 6 Ampér, což by aku nabíječka měla zvládnout. Jinak toroid trafo pro proud cca 6A, diodový můstek a žiješ. Jednou jsme řešili převody rychlosti grilu přehazovačkou z kola a mám zato, že funguje dodnes, jen to chce ruce, dokonce to utáhlo i sele.

Ohodnoceno: 0x
