Zapojení RGB LED pásku

Od: Datum: 11.03.13 22:55 odpovědí: 4 změna: 11.03.13 23:48

Dobrý den,

chtěl bych se poradit se zapojením RGB LED pásku 5 metrů s 300 LED diodami 5050.

Potřeboval bych LED pásek 5 metrů rozdělit na 5 pásků po 1 metru.

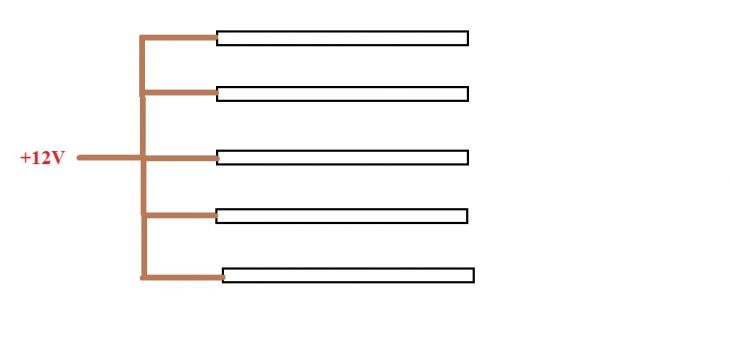

Rozstřihnul bych tedy LED pásek a zapojil jak je na obrázku. Mám trafo 12V/ 6A.

Mohu to takto zapojit? Pokud ne, poradí mi někdo jak jinak? Trafo je vyhovující?

Poté bych se chtěl poradit, RGB pásek je potřeba propojit celkem čtyřmi dráty mezi sebou. Jaký průžez tyto žíly musejí mít aby se nepřehřívaly a byly dostačující?

Odběr jedné LED diody 5050 je 20mA.

Poradil by mi prosím někdo?

Předem mockrát děkuji



avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: ben®
Datum: 11.03.13 23:13

avatar

Dobrý den, podívejte se viz odkaz - bylo to zde řešeno nedávno (a nebyl to také Váš dotaz=?).

Zdravím!

https://www.poradte.cz/elektr…32-jak-zapojit-led-pasky.html

Ohodnoceno: 1x

Od: jjirka
Datum: 11.03.13 23:30


Dobrý den,

je to jiné zapojení než mám já. Bylo by možné použít zapojení které jsem nakreslil já?

Děkuji

Datum: 11.03.13 23:38

avatar

to schéma je sice jaksi zjednodušené, ale zapojení samozřejmě možné je, jedná se o běžné paralelní zapojení. Vodič bude s přehledem stačit o průřezu 0,75 mm2

doplněno 11.03.13 23:39:

tedy za předpokladu, že "trafem" myslíte stejnosměrný zdroj.

Ohodnoceno: 3x

Od: jjirka
Datum: 11.03.13 23:48


Ano jedná se o SS zdroj 12V - 6A.

Průřez všech 4 vodičů bude tedy stačit 0,75mm2?

Celkem budu potřebovat odhadem pro propojení 30metrů 4 žilových kabelů.

Děkuji
