Jak zapojit LED pásky

Od: Datum: 09.03.13 09:43 odpovědí: 11 změna: 11.03.13 20:19

Dobrý den,

koupil jsem si 5m LED pásků na kterém je 300 LEDEK, pásek je na 12V.

Chtěl bych se poradit, na začátek pásku napojím 12V a poté budu chctít pásek rozstříhnout.

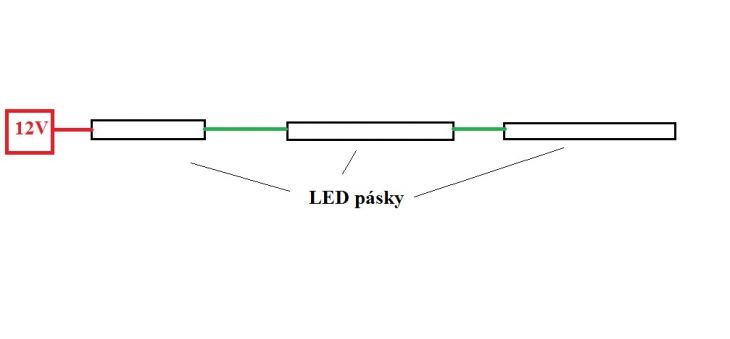

Mohu poté z druhého konce LED pásku napájet další část LED pásku, tak jak je to nakreslené na obrázku?

Nevíte jak jsou LED diody zapojené?

Ještě bych se chtěl zeptat, jaké trafo 12V potřebuji na LED pásek 5m, když je pásek osazen LED diodami 5050 a je jich tam 300?

Poradí mi někdo prosím Vás?



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 09.03.13 10:14
avatar

LED jsou paralelně, pásky tedy můžeš rozstřihnout a z konce napájet další.

Je tam 300 diod, kdyby byla každá na 20 mA, tak by to bylo 6 A.

doplněno 09.03.13 11:34:

Ale zdroj bych pro jistotu koupil aspoň o 0,5 A silnější.

doplněno 09.03.13 11:37:

Třeba tenhle (a ustřihnout konektor). Zas tak drahý není a je lepší mít rezervu.

doplněno 09.03.13 12:06:

1. To, co ti bylo doporučeno, nemůže být "trafo". Výstup transformátoru je střídavý, čímž LED pásky napájet nelze. Tipuji to nanějaký spínaný zdroj - můžeš sem dát odkaz, co ti bylo doporučeno? Je velice vhodné zvolit silnější, např. ten z mého odkazu. Dnes totiž často bývají poddimenzované a mohl by to celkem brzo odejít (předpokládám, že nebude moc dobře chlazen).
2. Kvůli úbytku napětí zde vol minimálně 2,5 mm^2.

doplněno 09.03.13 12:08:

Nějak jsem to nepočítal. Je možné zvolit vodiče slabší, ale pod 1 mm^2 určitě ne.

Ohodnoceno: 0x

Datum: 09.03.13 11:27
avatar

Musíš zjístit jaký výkon má 1metr LED pásku a podle toho zvolíš trafo.

Přepokládám ale že 1 metr vašeho pásku má 14,4W,tudíž celkový výkon bude 14,4 x 5 = 72W

Potřebujete tedy trafo s výkonem min.72 W

Ohodnoceno: 0x

Od: lerak*
Datum: 11.03.13 14:45
Ohodnoceno: 0x

Datum: 11.03.13 20:19
avatar

No... 4,8 W/m × 5 m = 24 W.

24 W ÷ 12 V = 2 A

Ohodnoceno: 0x

Datum: 09.03.13 11:29
avatar

pravio: Strefil si se správně. 72W : 12V je přesně 6A :)

Ohodnoceno: 0x

Od: lerak*
Datum: 11.03.13 14:04

S tím stříháním opatrně. Nelze přestříhnout kdekoliv, protože led čipy jsou zapojeny v serioparalelním zapojením, přičemž jednotlivé čipy nejsou na dvanáct voltů.
Blžší na webu: http://www.barevneledky.cz/fo…otov/_ps_1navod-led-pasek.pdf

Ohodnoceno: 0x

Od: banny*
Datum: 09.03.13 11:47

Moc děkuji,

trafo mi bylo doporučeno 12V/6A.

Chtěl bych se ještě poradit jak velký průřez dvojlinky mám zvolit aby se nazahříval?

Do světel v bytech se přeci dávají 1,5mm s tím že jistič je na 10A. Mám tedy volit vodič na 6A tedy průřez 1mm?

Děkuji

Datum: 09.03.13 12:04
avatar

V síti 230V jde ale i o to, že vedení musí vydržet krátkodobě velké zkratové proudy (několik kA) a splňovat i jiné podmínky ochrany při poruše. Na malém napětí jde zase hlavně ale o úbytek napětí, který by při delším vedení mohl být na závadu.

Na 1m vedení průřezu 1mm2 připadne (počítáno pro oba měděné vodiče dohromady a proud 6A) úbytek 0,2V a tedy ztrátový výkon 1,2W.

doplněno 09.03.13 12:07:

Úbytek napětí vadí např. u halogen. žárovek. Proto se na jeden transformátor může připojit max. příkon 250W (při 12V).

doplněno 09.03.13 12:16:

Měrný odpor mědi: 0,017 Ω/m při průřezu 1 mm2

doplněno 09.03.13 12:26:

Nevím jestli by nebylo vhodnější napájení rozdělit alespoň na dvě samostatné větve, průřez vodičů na pásku je určitě menší než přívod a tahat to všechno přes jeden pásek . . . Stačí že hřejí diody.

Ohodnoceno: 0x

Datum: 09.03.13 12:12
avatar

Průřez vodiče záleží na délce kabelů. Pokud součet délky kabelů od trafa k ledkám a mezi ledkami nepřesáhne 5 metrů tak bych zvolil průřez 0,75 mm2 http://www.elektro-paloucek.c…/dvojlinka-2x0-75-mm-bila-cyh

Ohodnoceno: 0x

Od: banny*
Datum: 10.03.13 12:16

Délka kabelu (vodičů) bude odhadem 10m celkem, tedy přívod od trafa + propojení LED pásků. Stačí použít pro přívod od trafa tak mezi páskami kabel s průřezem 1mm?

Dá se to poté nějak zkusit zda je to dostatečné? Třeba po 10hodinách provozu zkusit kabely zda nehřejí? Nebo nějak jinak?

Děkuji

Datum: 11.03.13 18:53
avatar

při délce 10 m dvojlinky 1mm2 tam bude ubytek 4,3 V! takže buď si koupíš zdroj kterej se dá trošku regulovat o něakej ten volt (horší varianta ) nebo zkrátíš o dost tu vzdálenost (lepší varianta ) nebo to natahneš alespon pruřezem 2,5 mm2 nebo větším (bude tam ubytek 1,7 v na vedení ) a už to bude celkem k světu a nebudeš platit vyhřátý teplo v kabelu tolik...

Ohodnoceno: 2x
