Výměna rega za PT 21

Od: Datum: 20.11.12 11:29 odpovědí: 10 změna: 26.11.12 23:29

Dobrý den, chci vyměnit rego k plynovému kotli za programovatelný termostat PT21 z důvodu špatného sepínání rega (dole v baráku je horko, a nahoře zas chladno). Jde mi teď o to, že na novém termostatu se připojují 2 kontakty (nějakým způsobem na svorky 1 a 2 dle manuálu) a ve starém regu jsou 3 dráty (údajně v i s napětím 230V. Má někdo tip, který dva dráty z rega vzít, a napojit na ty dvě svorky do nového termostatu?

Ještě mám dotaz, kdybych si do rozvodné krabičky pod kotlem přihodil ty dva kontakty z novýho termostatu, fungovaly by ty termostaty zároveň? otázka ale zase je, který dráty použít, protože tam jsou 3.

Díky.


avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: luque*
Datum: 20.11.12 11:48


tak podle tohoto https://www.poradte.cz/domacn…tat-instalace-misto-rego.html

ten horní zaizoluju, a použiju jen ty dva černý.

Ještě teda k tomu druhýmu dotazu, když do krabice pod kotlem připojím nový termostat na ty dva černý kable, budou fungovat oba dva termostaty?

Jen pro upřesnění, kotel starý plynový Nordgas.

Od: pebe
Datum: 20.11.12 15:08


2termostaty na jednom vedení fungovat nebudou.Není to televize.


Od: luque*
Datum: 20.11.12 15:47


To je mě jasný, že 2 termostaty na jednom káblu nebudou funkční. Já psal, že bych ten druhej napojil přímo v té skříňce co je u kotle, tzn. byly by tam jako kdyby 2 okruhy...

Od: hop®
Datum: 20.11.12 20:01

avatar

Ano, lze to, pokud termostaty spojíte sériově, kotel sepne, když teplota v obou místnostech klesne pod nastavenou teplotu. Při paralelním zapojení stačí ke spuštění kotle pokles teploty alespoň u jednoho termostatu. Standardní termostat je v podstatě obyčejný vypínač, ovládaný teplotou...


Od: luque*
Datum: 20.11.12 22:33

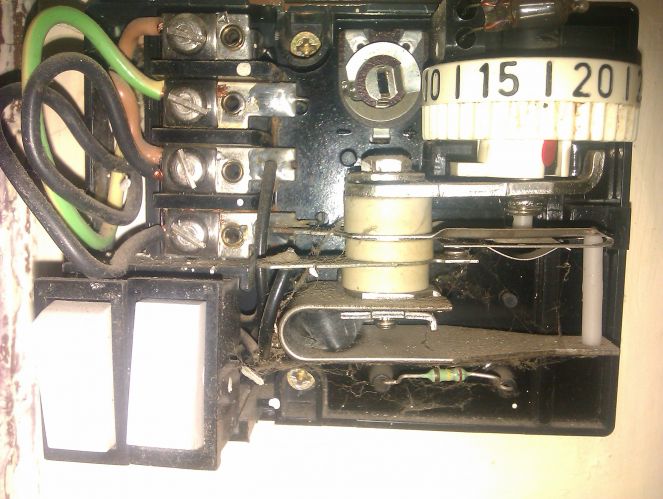

Může mi prosím někdo potvrdit domněnku, že použiju ty dva černé kabely? Rozdělal jsem totiž to rego doma, a je z jednoho černého kabelu vyvedený hnědý na pozici označenou 3, která dle schématu má vliv na pozici N (v mém případě zelený kabel). Jaký to má důvod, že je jeden černý veden k pozici U1 a 3, druhý černý na U2, a zelený na N? přikládám fotky schámatu a skutečného zapojení.

V návodu na PT-21 se má připojit 2 kabely na svorky 1 a 2 (viz návod http://www.elektrobock.cz/file.php?id=62)

Tak, konečné stanovisko?

Od: luque*
Datum: 20.11.12 22:35


ještě to schéma

Od: hop®
Datum: 20.11.12 23:03

avatar

Z fotky není jasné odkud kam vede hnědý drát, patrně je to jen přemostění nočního režimu. V tom případě jsou důležité ty dva černé dráty, jeden je přívodní ostrá fáze od kotle a druhý spínaná ovládací fáze do kotle. Zelený je tam jen kvůli doutnavce...


Od: luque*
Datum: 21.11.12 13:54


Jo, přesně, hnědý drát je napojen z U1 na 3 (předpokládám tedy, že U1 je hlavní přívodní fáze).

Takže to připojím tak: U1 = 2 v novým termostatu; U2 = 1 v novým termostatu

Díky za rady.

Od: luque*
Datum: 26.11.12 22:38


Takže jo, přepojeny ty dva černý dráty, a funguje to hned napoprvé. Nakonec v nich neteče plných 230V ale něco slabšího. Ten hnědý tam je kvůli spouštění toho nočního režimu. Zajímavá věc u toho starýho rega, že sice žlutozelený by měl bývat kostra, tak pak v krabičce pod kotlem je napojený na modrý nulák.

Teď ještě vyšpekulovat, jak optimálně nastavit časy a teploty spouštění.

Díky za diskuzi.

Od: hop®
Datum: 26.11.12 23:29

avatar

Staré instalace nerozdělovaly nulák a kostru, měly pro to společný vodič, u starých instalací byla škála barev na označení opravdu obdivuhodná...

Optimální naprogramování termostatu je už další záležitost, to si budete muset "vyžrat" sám, někteří uživatelé rádi mění ten nejchytřejší termostat za "kolečko"...

Ale hlavně že topíte! ;)
