Zkusím to popsat, potřebuju pár informací ověřit
Z hlavního jističe u elměru 3x50A kde jede cyky 4x10 do domovní rozvodnice jako přívod se rozbočím přes hlak svorku, ta by měla zabrat každá 1 modul?
A měla by pobrat z každé fáze celkem tyto vodiče: 10mm2 vstup, 1x 6mm výstup kotel, 1x 6mm vrchní patro a 1x16mm CU odvod do chrániče ABB 63/3 30mA, ze kterého pojede Ayky 5x25 směrem ven v délce 15m cca, se stavebním rozvaděčem a zásuvkou 32A 5p a 16A 5p. Jištění C32/3 a C16/3.
Zde bude první zásuvková kombinace, odtud časem v plánu pokračovat oněch cca 40m v zemi v chráničce cca průměru 50mm Ayky 4x25 napojené ze 3 fázi a PEN vodiče do již zmíněné šopy a malé druhé dílny, kde bude rozvaděč, bod rozdělení na PE + N přes zemnící pásek ve výkopu alespoň v délce 5m a taktéž 16A/32A 5p zásuvky a nějaké 3 jednofázové zásuvky a okruh světel. Pořád maximální napájení možné na přívodu činí 50A na fázi a pořád tažené z jednoho centrálního chrániče 63/3 30mA...
NEJEDNÁ SE O OBYTNÉ PROSTORY.
Maximální reálný příkon v jednom okamžiku 15 - 18kW dva elektromotory dohromady.
No a ten druhý dotaz, ušetřit teda na té 1 žíle, tak vychází na 80kč metr kabel nebo dát taky 5 žil ayky 5x25 z toho přístřešku do té šopy? Rozdíl cca 40kč metr.
Díky za rady.
*Ayky vychází cenově lépe, než cyky, který by na této délce mohl vyjít až 16mm2
2x
To je zadaní pro projektanta, který má na to software,který zohlední všechny stavy které můžou nastat a optimálně navrhne celou instalaci. Na internetu jsou zdarma programy pro výpočet vedeni, ale když budete navyšovat rezervovaný příkon tak distributor bude požadovat revizní zprávu a stejně se budete muset obrátit na firmu.
2x
Vzhladom na to, ze riesite nieco ako malu dielnu alebo podnikanie, dajte si na to spravit projekt, kde vam vsetko spocitaju a predpisu dimenzie vodicov, typ svoriek atd. Toto nie je panelakovy byt isteny 1 x 25A so zopar okruhmi, tu je silne istenie a velke skratove prudy. Nejake domace bastlenie podla rad z internetu nie je dobry napad.
1x
Jakmile jednou rozdělíte PEN na PE+N, tak už nikdy nemůžete pokračovat čtyřvodičově, ani za předpokladu, že PEN připojíte na PE. To je odpověď na pokračování od zásuvkové kombinace do do dílny.

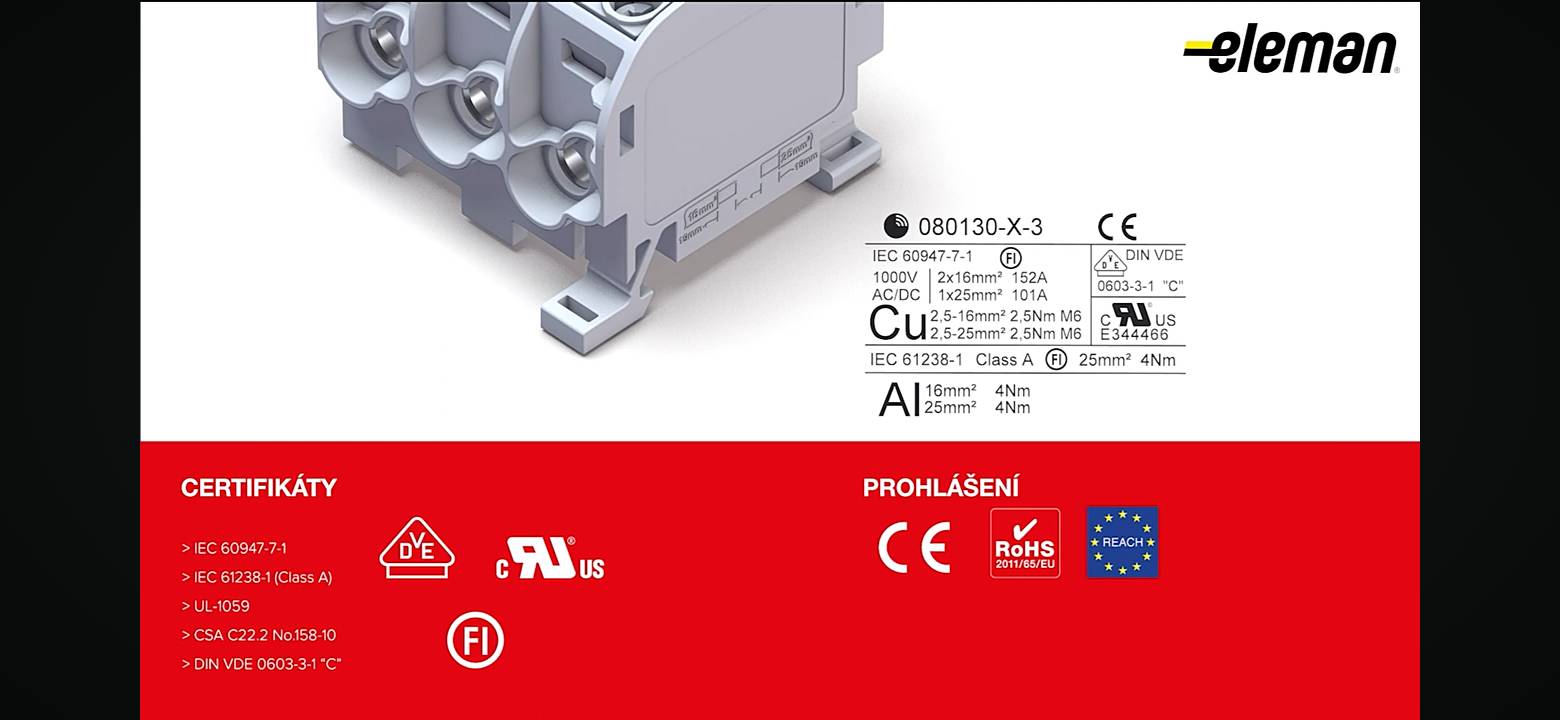

Dále mi tam dle popisu chybí nějaký hlavní vypínač a HLAK svorky mají 22mm co kus, tedy lehce nad jeden modul.
Osobně bych 63A chránič nedával, ale osadil do stavební rozvaděče za jištění 40A verzi, jelikož cena a za druhé v rozporu s normou (plánované světelné okruhy a zásuvkové okruhy - porucha na jednom okruhu vyřadí i jiný okruh).
Jinak vím že v rozporu s normou je kombinace světel a zásuvek dohromady přes chránič, ale jak říkám je to u mne doma a je to jen čistě průmyslová instalace dalo by se říct. Napájení světel jinak jsou 12V a mají baterku zatím, která bude hnaná z UPS takže když vypadne chránič, světlo bude svítit, ale za tmy tam stejně nikdo nebude.
Jako Hlavní vypínač této celé instalace by sloužil ten chránič 63A který bude umístěn v hlavním RZ v domě, který má vypínání až jako hlavní jistič elektroměru, žádný jiný vypínač tu není.

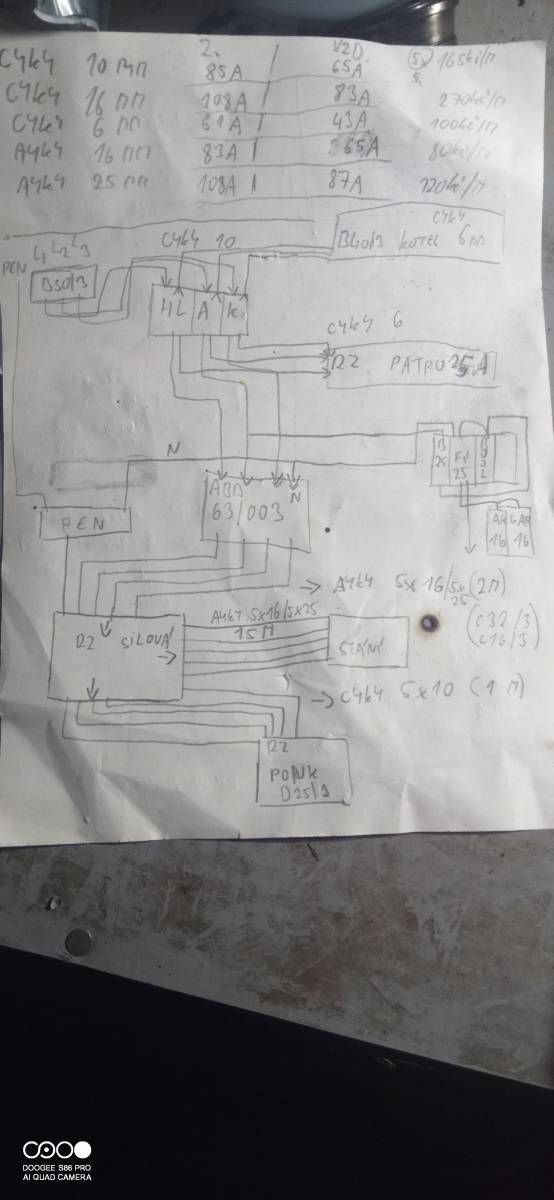

Jen takový hrubý náčrt tužkou jsem provedl
Po shlédnutí obrázku bych těch výtek měl ještě mnohem více. Prvně bych nastudoval něco ohledně správněho rozdělení PEN vodiče, jelikož to máte celé špatně. Věta průmyslová instalace a u mne doma se vcelku rozporuje. Jakmile to je u Vás doma, je to vždy domovní instalace. V případě průmyslové instalace by byla nutnost osadit 10kA prvky místo 6kA, což by se taky slušně promítlo na ceně. Nicméně každý svého štěstí strůjce, ale z praxe vám mohu říct, že pro pojišťovnu to bude dobrá zpráva, jelikož by neplnila vůbec nic. Dále ohledně průřezů ze silového R2 - ponk jištěný 25/3, podle způsobu uložení stačí 5x4 nebo 5x6.
40A jištění by nebylo pro celý kabel, ale pro použité 3f zásuvky, 32A a 16A (chránič by se osadil za 32A jistič). Kabel by se dál smyčkoval z připojovacích svorek, případně z rozbočovací krabice.
Nicméně svědomí mi radí "dál přestat radit", protože očividně nemáte sebemenší tušení, co děláte.
PEN rozdělím v rozvaděči doma a pak už pojedu pětižilně plus v šopy bych udělal zemnění dodatečně, protože dům ho dodnes nemá a jede jen z distribuce a pojistka je vodovod.
V celém domovním rozvaděči žádný vypínač není a to je tu už 16 let složený, tehda ještě jeden chránič na vše, to jsem rozhodil na každé patro zvlášť plus ještě bokem čerpadlo ke krbu...
Výkop je možný prohloubit jen v šířce cca 20 cm. Jsou úzké lopaty. A dát do větší hloubky jak kabel tak zemnící pasovinu. Oboje musí mít od sebe výškový odstup.
Zemnící tyče jsou sračky jestli není krásně mokrá půda.
Udělat o jednu lopatu nedá zas o tolikrát více práce. Položit tam pasek, nebo aspoň kulatinu a vznikne zemnič který bude vyhovovat pro všechny části instalace. Počitejte s tím že stát časem začne tlačit na majitele a bude požadovat revize instalace, možná i hromosvod. Dnes pro novostavby je ze zákona povinnost mít zemnič.
Tedy pokud myslíte průřez jednoho vodiče přípojky.
U zemnění je to něco jiného - viz třeba zde.
Hromosvod je tam asi 18 let
Co myslíš, že se stane, když dům dostane úder bleskem A bude mít špatný hromosvod. Můžu tě ubezpečit, že výboj si cestičku vždycky najde a to třeba nejspíš právě na ten tvůj lepší zemnič. Při správně provedeném pospojení je ale mnohem vyšší šance, že toho cestou zničí mnohem míň. I proto by se měla celá instalace pravidelně kontrolovat a udržovat a to člověkem znalým, který nebude vymýšlet takové... úpravy.
