do bytového rozvaděče mi vedou dva vodiče L a PEN .
Ptám se jak rozdělit správně PEN?
Vodič PEN musí jít do svorkovnice a z ní musí další 2 svorkovnice označené PE a N?
Nebo vodič PEN jde do svorkovnice, z které vede jen na svorkovnici N a PE je zároveň na svorkovnici PEN?

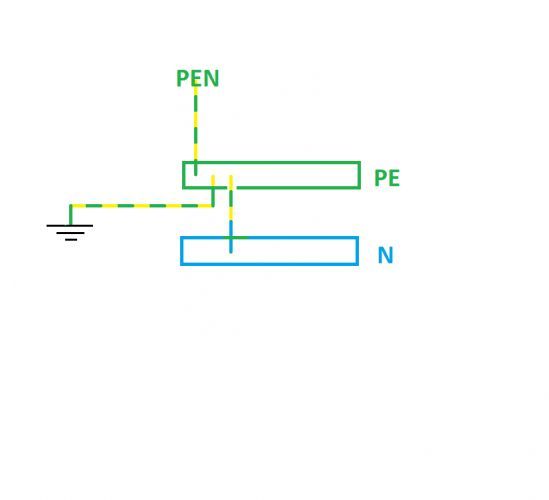

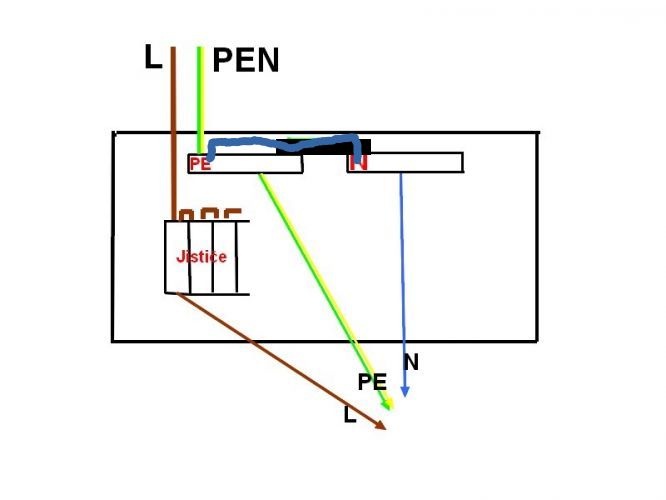

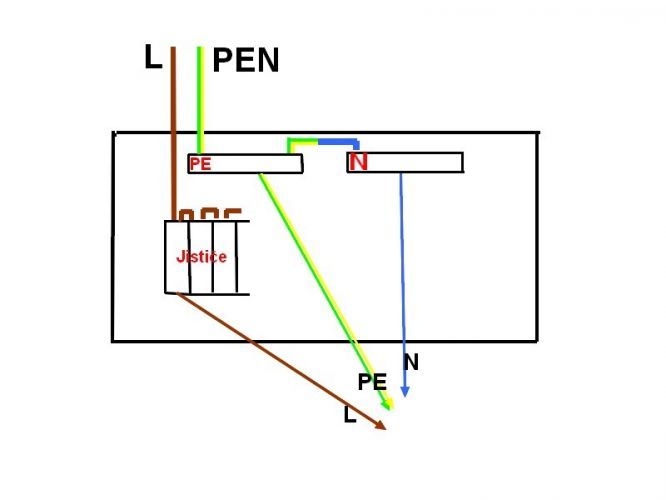

Je více nákresů a každý trochu jinak.
Děkuji
4x
Pamatuj, že přes PE nesmí téci žádný proud. Tedy nesmíš mít třeba jednu šínu a zapojit pod první šroubek přívod PEN, druhý až šestý šroubek PE a zbytek šroubů N. To je hrubá chyba. Nesmí přes ty šroubky PE téct proud z přívodu na N.
Stejně tak je potřeba zapojit i oddělené svorky.
Na obrázku zjednodušené rozdělení na dvě šíny.
První šroubek přívod, druhý společné přizemnění, kdyby PEN na přívodu upadl a třetí šroubek pokračování na N šínu. Tedy za třetím šroubkem jsou PE odvody a neteče přes ně žádný proud. Ten teče s prvního šroubku na třetí.

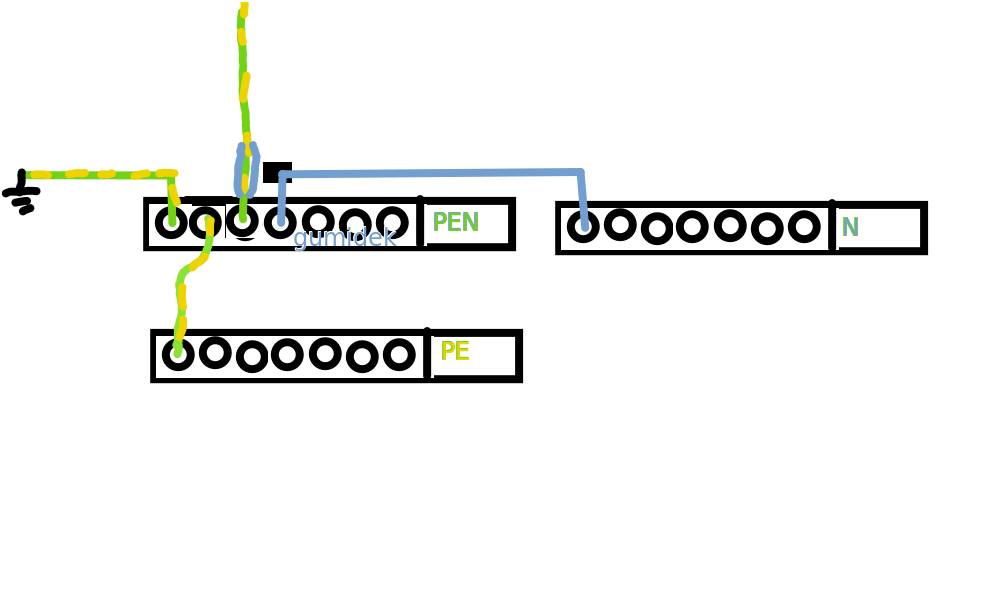

Takto je to správně. Obrázek je převzat s chybou. Propoj na N se dělá modrým drátem. Na přívodní PEN se dá modrá návlečka cca 10mm.
doplněno 23.11.21 08:48:
Pokud máš třeba půlku rozvodů TN-C a půlku TN-S, tak musíš mít i extra PEN svorkovnici. Tedy tři šíny!
Jinak extra zřídit PEN šínu a nemít TN-C rozvod je dle mého zbytečnost. Více šroubových spojů je více problémů do budoucna. Snaž se je minimalizovat.
Co se týče toho bytu tak bude tam síť TN-C i TN-S, nemůžou tam zůstat opravdu jen ty 2 svorkovnice? Když by se vodiče PEN k síti TN-C připojili na obrázku na 3,4 místo na svorkovnici PE a N by šel z 5 svorky pak na svou modrou svorkovnici? Děkuji
Vím, jak z fotek vypadají bytové rozvodnice... vesměs na blití. Sorry.
Ne, po takové odpovědi ti rozhodně nenapíšu, že to je OK a PEN si potaháš z PE.
To je špatně.
Ovšem lidová tvořivost je jiná. Ať Vám to kdyžtak potvrdí či vyvrátí revizní technik. Ten já nejsem.
Jde vidět, že tomu rozumíte, rád bych se to podle vás naučil.
Děkuji
TN-C-S
Dělám spíše autoelektro, takže se poptej zdejších elektrikářů nebo revizáka, zda PEN šínu v paneláku přizemnit. Bál bych se, jak psal peter, že při upadení PEN v hlavním rozvaděči potečou proudy všech účastníků body přizemění a pokud by jsi byl jedinej, kdo to udělá, tak ti ten vodič může i uhořet, když na něm pojede třeba půlka paneláku. Tento problém eliminují revize a měření proudů v ochraných vodičích.
Princip je netahat pracovní proudy přes šroubky ve svorkovnicích. Tedy nejkratší propoje (vodiče u sebe a ne přes celou šínu a dále ne přes PE ochrany netahat z PEN nuláky, které vedou pracovní proudy zpět od fází.
Průřez vodičů propojek z PEN na N a z PEN na PE musí být stejný jako přívod a tuším pro PEN je 10mm2.
Né, že tě to napadne propojobvat 2,5mm2 mědí! Musí tam totiž protéct proud odevšech spotřebičů v bytě.
3x
Pri prierezoch PEN mostikov (16mm2 a viac) by som z nejakeho poradia vodicov aferu nerobil, ani z teorie "aby netiekol ziadny prud". Stare rozvadzace su plne kusov hlinikovej pasoviny s narezanymi zavitmi, ktora sluzi ako PEN mostik a ziadne poradie skrutiek a vodicov sa tam neriesi.
Tiez pri ochrane nulovanim tecie prud zasuviek 2, 3, 4 ... n cez prvu zasuvku a jej kus plechu, kde su napojene koliky.
Rovnako stupacka v panelaku, PEN je priebezny a pracovny prud nim tecie, najvacsi na prizemi.
Všechny svorkovnice musejí být barevně nebo symboly či nápisy označeny.
OEZ je ideál. Má přes jednotlivé svorkovnice barevné kryty.
Nekupuj malý rozvaděč a nervi to všechno do pidi prostoru. Jističe se musí chladit a taky fakt, aby se v tom prase pak vyznalo. Ideálně kup rozvaděč a osaď ho na 50-70% max.
Svorkovnice mezi sebou mohu propojit i CY6 když je přívod ještě v hliníku, tuším možná AY10?
A odvod PEN vodičů ke starým rozvodům TN-C je jedno z kterých svorek na svorkovnici PEN?
Děkuji
CY6 vyhovuje při AL10 PEN vstupu. Tak to tuším říká i ČSN norma. 10AL na PEN. Ale hodně zálež na jističi. Když budeš mít hlavní jistič 16A, tak je to slušně předimenzované.
Ovšem ono se to nedimenzuje z hlediska proudu v tomto případě, ale aby se minimalizovalo riziko upadení PEN vodiče na svorce.
Obvody TN-C od zásuvek mají už svoje průřezy z dřívějška. Použiješ je. Většinou 2,5 a 4 na zásuvky. Tyto nuláky (PENY ze zásuvek) dopojíš pod zbytek volných šroubků PEN pasnice (obrázek).
Jističe pro TN-C staré rozbody používej odděleně od TN-S rozvodů. Nefungoval by v budoucnu na TN-S proudový chránič. Navíc nesmíš dát pod jednu svorku AL a CU vodič! Sice to v suchu málo kdy něco udělá, ale norma to zakazuje. Jen s cupal podložkou a hodně v nouzi. Jsou i svorky ve tvyru jazyku Ypsilon, kdy jazyk šoupneš pod svorku jističe a na jeho druhém konci najdeš dvě díry (dvě samostatné svorky na dva vodiče). Opět v nouzi. Ale raději a správně samostatné jističe.
Proto i z tohodle důvodu vol počet jističů a chráničů a rozměr rozvaděče.
Vyhni se malému rozvaděči a malému počtu jističů, kdy to foukneš 5okruhů pod jeden. To nedělej.
Ten přívod však má majitel ještě pořád v hliníku, ale pokusím se mu naznačit, že to chce nový, hlavní jistič před elektroměrem má 1/20B. Když už bych tahal nový kabel tak asi už 5 žil na přípravu 3 fáz. elektroměru? Cyky-j 5x6?
A to přizemnení PEN svorkovnice pro bytový rozvaděč se poté natáhne CY6 od připojovacích svorek u elektroměru?
Děkuji

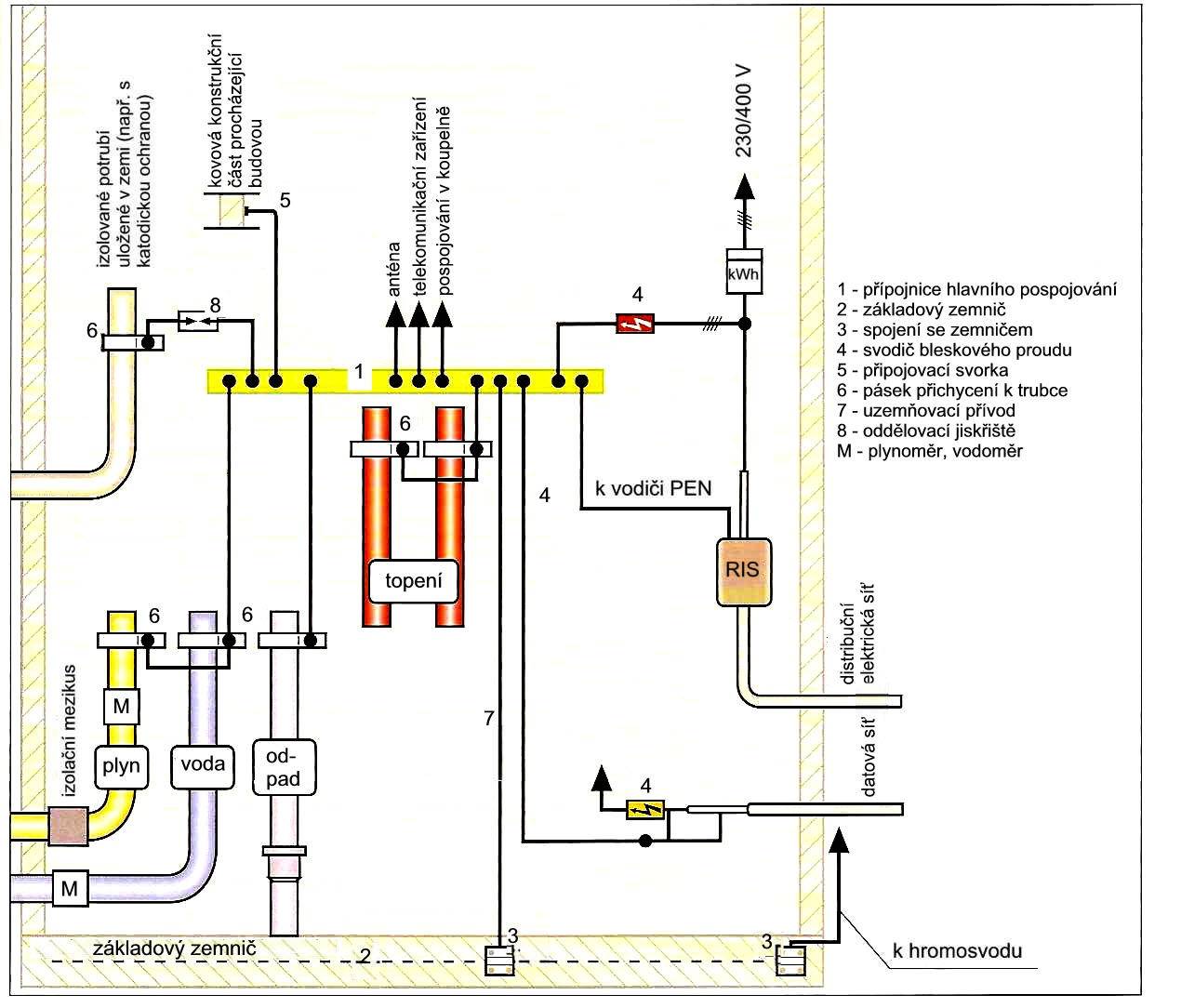

Přizemnění se dělá na ekvipotencionální svorkovnici, ze které to vede na barácích na potruví, základové zemniče, atd...
V paneláku netuším. Tak daleko jsem se nedostal. Proto panelák Vám nepopíšu.
5x6 záleží na vzdálenosti, ale v bytě, kde je elektroměrový rozvaděč hned na chodbě za dveřmi pro tři partaje v každém patře určitě 5x6 vyhovuje.
- Rozdeleni PEN na PE a N v rozvadeci
- Přizemnění rozdělení bodu PEN
- Je takhle správně rozdělen PEN?
- Rozdělení PEN na PE a N
- Rozdělení PEN vodiče
- Jaká barva vodiče pro rozdělení PEN
- Jak jsou zapojeny vodiče u eletroměru?
- Rozdělení PEN na více místech?
- Uzemnění rozvaděče
- Je správné provedení přívodu do rozvaděče?
- Rozdělení PEN 2x
- 3fázová prodlužka ze 4koliku na 5koliku
- Rozdělení PEN - uzemnění?
- Zásuvka za elektroměrovým rozváděčem
- Lze připojit rozvodTN-S na starší TN-c a jak?
