Nabíječka - konstrukce

Od: Datum: 10.10.12 13:06 odpovědí: 15 změna: 11.03.15 10:53

Mám nabíječku udělanou podle návodu ve Světe motorů. Nabíjecí proud je tam regulován dvěma elektrolytickými kondenzátory na 400 V. Usměrňovač mám 4 x diody 200 A zapojené do můstku. Už jsem však musel vyměni 2 x trafo, které se vždy prošlehlo vysokým napětím. Přesto, že jsem dával pozor na postup nejdříve vypnout přívod proudu a pak teprve odpojit akumulátor, vždy došlo nějak ke vzniku špičky napětí a propálení primárního vinutí trafa. Nevěděl by někdo, jak tuto nabíječku zrekonstruovat s využitím zejména toho můstku s diodami, aby byla více poruchovzdorná?


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: buss®
Datum: 10.10.12 13:10

A šlo by hodit schema? Kondy jsou zřejmě v primáru..., tam doporučili elektrolyty?

Ohodnoceno: 1x

Od: jdukolem
Datum: 10.10.12 13:46

Asi jde o kdysi oblíbenou nabíječku s trafem 24V.Kondenzátory nemohou být elektrolytické,dále se nesmí nabíječka zapínat bez připojené zátěže,zkrat jí neublíží.Vylepšené schema třeba zde http://www.belza.cz/charge/chc.htm

Ohodnoceno: 0x

Od: bo*
Datum: 10.10.12 13:58

Dělal jsem si tuto nabíječku taky,ale nepoužívám ji.Při ceně nových je opravdu hloupost cokoli takového opravovat.http://eshop.transtop.cz/Nabi…ka-autobaterii-Gemini-10-290/

Ohodnoceno: 0x

Od: nabijec
Datum: 10.10.12 14:48

Pokud vám jde o nabíječku, tak teď bude Lidlu celkem slušná za 500,- = asi nemá smysl řešit tu starou. Pokud jde o bastlení tak to je jiná (s tim ale neporadim)

Ohodnoceno: 0x

Datum: 10.10.12 19:09

Nabijačka je klasické zapojenie prúdového zdroja ,ktorý je jediný schopný nabit akumulátor do konečných znákov nabiteho článku od 2,1po 2,8V .Nastavený prúd sa temer nemení počas nabijania. Porovnávat prúdový zdroj s napatovým zdrojom z Lidlu ,alebo iného vyrobcu ,kde treba stále regulovat hodnoty s postupným zvyšovaním napatia akumulatora je nevhodné . Chyba je určite to ,že máte použite v primare trafa elektrolyty -tam musia byt papierove MP kondenzátory aspon na tých 400 V s výborným dielektrikom .Na sekund vinutí cca 24 v je nevhodný mostik 4x 200A ,ale stačí jednocestne 1x 10A na chladiči .Schéma p.jdukolem je správne -opravte sa podla nej.

doplněno 10.10.12 19:17:

Osobne by som ku spomínaným kond pripojil natvrdo vybíjací rezistor cca 1M ,lebo napatie na nom može dat ranu aj po mesiaci nepoužívania .Druhu vec by som doplnil vypínanie po dosiahnutí cca 16,5 V ,alebo po 8 hod .Bod dávam buss i neregistrovanému jdukolem

Ohodnoceno: 2x

Od: technoman*
Datum: 10.10.12 19:50

Ne. U této nabíječky bych jednocestné usměrnění nikdy nepoužil protože vždy v jedné polovině periody by transformátor běžel naprázdno! Tato nabíječka pracuje na principu rezonančního stabilizátoru ( rez. obvod tvoří kondík a primár trafa) a vyžaduje při chodu trvale připojenou zátěž. Jednak to bude bručet jak sviň, a pak taky dochází k napěťovému a proudovému přetěžování obvodu až se může spálit primár trafa prorazit kondík nebo prorazit usměrňovač. Kondy spíš na 630V,

doplněno 10.10.12 19:54:

lépe však krabicové na 1000V .

Napětí při chodu naprázdno je i na sekundáru dost vysoké, až stovky voltů, tak volte usměrňovač na vyšší provozní napětí.

doplněno 10.10.12 20:35:

Jinak tyhle nabíječky jsem stavěl tři, věrně v nich slouží spoustu let obyčejná stará trafa 220/24V 100VA, v jedné dokonce 200VA (bez jakékoli úpravy) co se běžně montovaly do rozvaděčů ve fabrikách pro napájení přenosných lamp. Bez jediné závady.*palec*

Ohodnoceno: 2x

Datum: 10.10.12 20:44

p.technoman :Konštrukciu a jednocestné usmernenie si pamatám z minulého storočia z Radiového konštruktera cca r 1970 možem vyhladat a oscanovat .Odvtedy publikované v AR i SM .O jednocestnom píše aj pravdepodobný autor P.BELZA v odkaze p jdukolem. Mal som výhradu k použitiu 200A diod v mostíku .Nabijačka podla originálu može ist do zkratu ,može sa použit na 6V ,12V i 24V akumulátor-jedine nesmie sa zapnut bez zátaže!Tolko RK i p.Belza

Ohodnoceno: 0x

Od: technoman*
Datum: 10.10.12 20:42

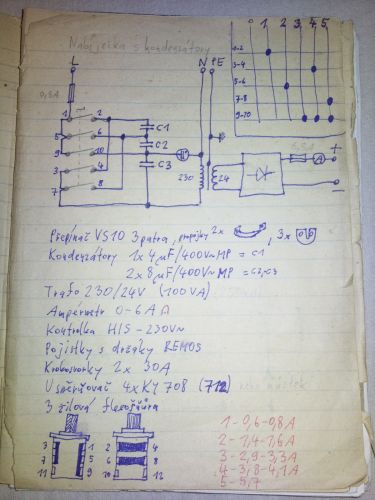

Tady je moje schéma

doplněno 10.10.12 20:45:

Ta pojistka na sekundáru je jen kvůli zabránění poškození usměrňovače omylem přepólováným AKU.

doplněno 10.10.12 20:51:

Já bych to jednocestný už z principu funkce nedělal. Vyzkoušeno - a bručí to pekelně. Není to dobře.*stop*Ty kondy na 400V tam mám jen proto že jiný v šupleti nebyly*hi*

Ohodnoceno: 2x

Datum: 11.03.15 10:53

Kondenzátory krabicové buďto na 1000v stejnosměrných, nebo 400v střídavého napětí! Elektrolyt z principu v obvodu střídavého proudu exploduje a ukrutně smrdí. Smrad pochází i ze svitkových, když se proráží zvýšeným napětím při nezapojené zátěži-akumulátoru, jelikož vinutí trafa a kapacita tvoří rezonanční obvod. Je pravda, že jednocestné usměrnění rozvibruje plechy trafa pekelným brumem, ale já si pomohl, že druhou diodou pouštím opačnou půlvlnu zátěží. Tuto zátěž tvoří žárovka 60w na napětí 24v, nebo autožárovky 12v do serie. Sice to je mrhání energií, ale spolehlivě ochrání nabíječku tohohle typu. Tyristor podle zapojení p. Belzy potřebuje pořádný chladič, jelikož zkratový proud jím protékající je dán volenou kapacitou v primáru trafa.

Ohodnoceno: 0x

Datum: 10.10.12 21:25

Děkuji všem za ochotu poradit. Samozřejmě jsem si musel koupit novou nabíječku v Baumaxu, když mi ta stará klekla.

V té nabíječce byly ale jen 2 kondenzátory (možná že byly papírové - krychlového tvaru), které se přepínaly buď do serie nebo paralelně a tím se nastavoval nabíjecí proud. Ampérmetr tam nebyl, ale kontrolka na sekundéru buď svítila slabě nebo více.

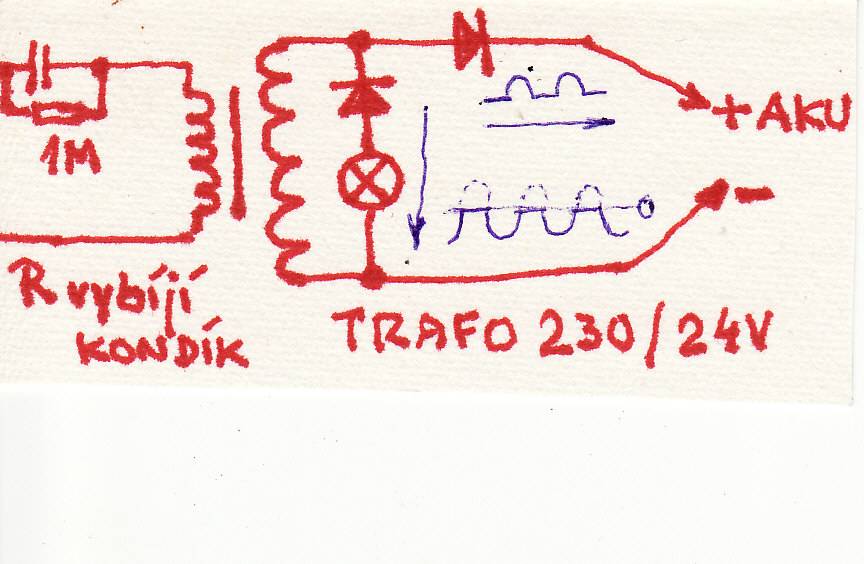

Je mi to líto vyhodit, když to má i pěknou lakovanou skříňku s držákem a nožičkami. Z poskytnutých rad bych využil tu ochranu před vznikem rezonančního napětí na priméru trafa a zkratování rezistorem těch kondenzátorů, aby se vybily po odpojení od zdroje. Ten třípatrový přepínač se mi zdá zbytečný, nepotřebuji takovou řadu napětí.

Od: technoman*
Datum: 10.10.12 21:38

Ne napětí, ale proudů. Baterie se tím dají nabíjet 6-12-24V.

doplněno 10.10.12 21:42:

Ten přepínač je tam pro pohodlnější a jemnější regulaci a prostě "byl doma"*palec*Stačilo jen vymyslet spínací program a přestavit vačky.

Ohodnoceno: 0x

Od: technoman*
Datum: 10.10.12 21:55

Teda 6-12V. Už blbnu.

Ohodnoceno: 0x

Datum: 10.10.12 22:07

Domníval jsem se, že rezonuje napětí a to do takové výše, že mu neodolá izolace priméru a pak samozřejmě proteče proud, který vinutí přepálí.

Od: technoman*
Datum: 10.10.12 22:41

Jo, u toho mého schématu ještě jednu funkci ta pojistka na sekundáru má, málem jsem na to zapoměl. Pokud by byl zapojený jen jeden kondík a byl nějaký mizerný, tak při jeho průrazu by bylo trafo připojeno přímo na síť a snažilo by se nutit bez omezení 24V přímo do Aku. Tím pádem by v obvodu vznikl velký proud který by zničil sekundár, usměrňovač a akumulátor. Nutno jí volit pouze na jmenovitý proud trafa nebo usm, podle toho co je menší.

Ohodnoceno: 0x
