Hydraulika u lisu obrazek

Od: Datum: 30.11.13 13:11 odpovědí: 5 změna: 30.11.13 15:20

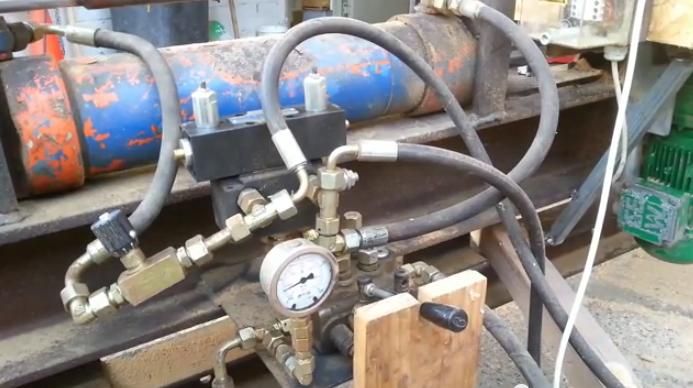

Dobrý den, chci se zeptat na obrazku je hydraulika ... je tam rozvadeč z ktereho vede přívod "možná i odvod" to té krabky z které jsou vyvody na přívod a odvod oleje do písnic ... 1 písnice se vysouvá a zaroven 2 se zasouvá a pak se 1 zasouvá a zaroven 2 vysouvá ...

http://www.2imgs.com/7a4594be6d

jak se to jmenuje co zpusobuje samočinost té hydrauliky že to nemusíte zadnou pačkou pouštet ale jezdí to samo?

Děkuji za odpoved, popřípadě odkaz na přímo tohle zboží.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 30.11.13 13:55
avatar

Ty kousky se jmenují Hydraulický rozváděč. Někdy bývají ovládané ručně, někdy elektricky a je jich více typů, které se od sebe schematicky liší.

zkuste pohledat firmu HYTOS Vrchlabí. Ta je dělala a možná ještě dělá.

Od: lego®
Datum: 30.11.13 13:59
avatar

Samocinnost myslis tak ze to spustis a ono to pracuje furt samo?
Zkus dat foto elektriky, treba tobude hlidane koncackama, tlakovym snimacem a necim rizene.

Nebo myslis ten hydraulicej ventil kterej prepousti olej? Nevidim oladani ventlu.

Je to funkcni neb Ti neco chybi?

Od: worms161
Datum: 30.11.13 14:05

pravě že to není nijak evládané elektrikou aspn tam nevedou žadné kablíky ... je možné že je to ovladané jen těma vrchníma šroubama že tím jak jsou dotažené tak se na každím nastaví určity tlak ... a po stuštění motoru hydrauliky a puštění přes spodní rozvadeč ten podepřený deskou už to pak funguje samočině? a jední to samo bez dalších uprav?

Datum: 30.11.13 14:26
avatar

Těžko říct o co na obrázku jde, je to jen výsek z fotky, celkově to na mě působí jako nějaký geret ve stylu Pat a Mat - level řemeslného provedení je hóóódně nízký, vypadá to jako sbírka krámů z místního kolchozu. Obzvlášť ten ventil podšprajcnutý deskou je pikantní hightech nezadávající si s kosmickou technologií.

Nicméně k dotazu - hydraulické soustavy umí pracovat i bez dalšího řízení třeba prostřednictvím ŘJ a elektroventilů. Typickým příkladem je třeba briketovací lis - celá elektrika řeší jen pohon motoru čerpadla, vlastní střídání cyklů je na základě hydraulických rázů v soustavě. Takže první jede přihrnovací ,,šuplík´´, který hrne materiál do komory, jeho dojezd na koncovou polohu vyvolá ráz v hydraulice, ten přehodí ventil, tím vyjíždí hlavní píst a vytláčí briketu. Když je hlavní píst v přední úvrati, narazí na reverzační ventil, který jej vrací hl. píst dozadu. Po jeho dojezdu ráz v hydraulice spustí přihrnovací šuplík ... a tak furt dokola a dokola.

Na tomto videu je to pěkně vidět a jsou zřetelně slyšet ty rázy


Datum: 30.11.13 15:20
avatar

Pochopit ovládání hydrauliky je poměrně jednoduché.Současně se vstupem hydraulického media,tlakového oleje z nad pístu je nutné otvírat a zavírat i odpad,tedy olej zpod pístu.To předevšímj u hydrauliky,kde se píst zavírá a otvírá.

JABRAKA
