Co je na foto?

Od: Datum: 28.09.13 14:34 odpovědí: 4 změna: 28.09.13 17:59
avatar

Dobrý den poradci.

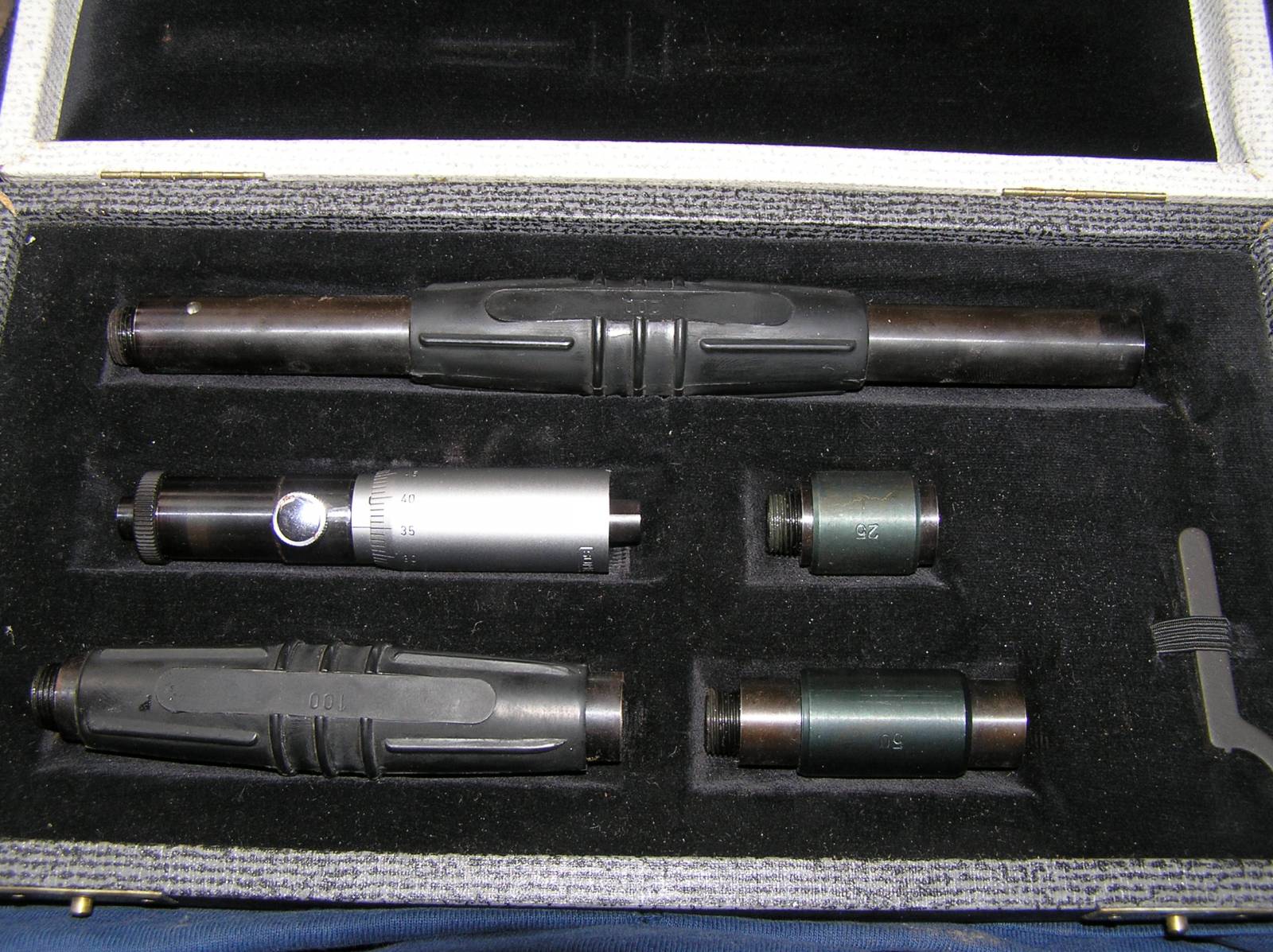

Co je fotoce? Bylo to u sady mikrometru...

Díky



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 28.09.13 16:25
avatar

Zdravím,
říká se tomu mikrometrické odpichy. Slouží k tomu, co mikrometr, ale mikrometrem se měří vnější průměry, mikrometrickými odpoichy se měří otvory (díry).
Zrovna tak, jako jsou odstupňované velikostně mikrometry (0-25mm; 25-50mm; 50-75mm; 75-100mm atd) jsou velikostně odstupňované i mikrometrické odpichy, ale začínají až od rozměru 25mm (jak je vidět na fotce na tom nejmenším je 25, tzn. že je pro rozměr 25-50mm)
Ten klíček, co je vidět na fotce zcela vpravo, je klíč sloužící přesnému nastaveni rozměru. Nastavuje (případně kontroluje) se podle měřídla zvaného Johansonovy měrky (nevím, jak se to píše, takže to možná mám špatně , lidově se tomu říká Johansonky).

doplněno 28.09.13 16:51:

Viděl jsem zápis různě a jinak se těm měrkám taky říká koncové. jedná se o velice přesné měřidlo a tomu odpovídá taky jejich cena, takže se s nimi běžný smrtelník zas tak často nesetká.
http://cs.wikipedia.org/wiki/Koncov%C3%A9_m%C4%9Brky
http://www.cenyzbozi.cz/?zbozi=johansonovy%20merky

Datum: 28.09.13 16:33
avatar

Řekl bych, že i zápis je správný, aspoň jsem si to taknašel na webu.

Datum: 28.09.13 17:34
avatar

Děkuji za naprosto vyčerpávající odpověď!

Datum: 28.09.13 17:59
avatar

Rádo se stalo.
Ještě doplním, jak se odpichy a mikrometry nastavují a kontrolují - třeba vám to k něčemu bude.
Začíná se od mikrometru a Johansonek. Z kostek sestavíte nějaký základní "kulatý" rozměr - např. 25,001mm (Johansonky jsou vyráběny v jednotkách 0,001mm). Pak vezmete mikrometr 0-25mm, vytočíte ho na rozměr 25+ a pomocí řehtačky (ta zajišťuje to, že dotažení bude vždy stejnoměrné - pokud to vezmete za čep, pokaždé to dotáhnete jinak) mikrometr stáhnete na kostku. Pokud se vám rysky na bubíncích nekryjí, vezmete již zmíněný klíček, zasadíte ho do drážky ve spodním bubínku a tím bubínkem ve správném směru pootočíte tak, aby se rysky srovnaly - mikrometr by tím pádem měl ukazovat hodnotu 25,00mm. Po seřízení mikrometru se teprve seřizuje odpich a to tak, že mikrometr nastavíte na 25,00mm zajistíte ho tím šroubkem z boku, aby se nepootáčel a pak ve vzniklé mezeře nastavujete stejným způsobem mikrometrický odpich.
Ideální pro nastavování odpichu je, pokud máte pro mikrometr orginál stojánek. Do toho se mikrometr za plastové plošky na třmenu upne a je tak stabilní. Při troše opatrnosti se stojánek nechá nahradit upnutím do svěráku.
Poslední poznámka - všechny plochy (na Johansonkách i na mikrometrech) je potřeba před seřizovánímpečlivě otřít měkkým hadrem - na odchylku 0,001mm stačí velmi nepatrné smítko.
Ať se daří.
