Plc vstup ci vystup

Od: Datum: 08.12.16 19:25 odpovědí: 5 změna: 09.12.16 12:35

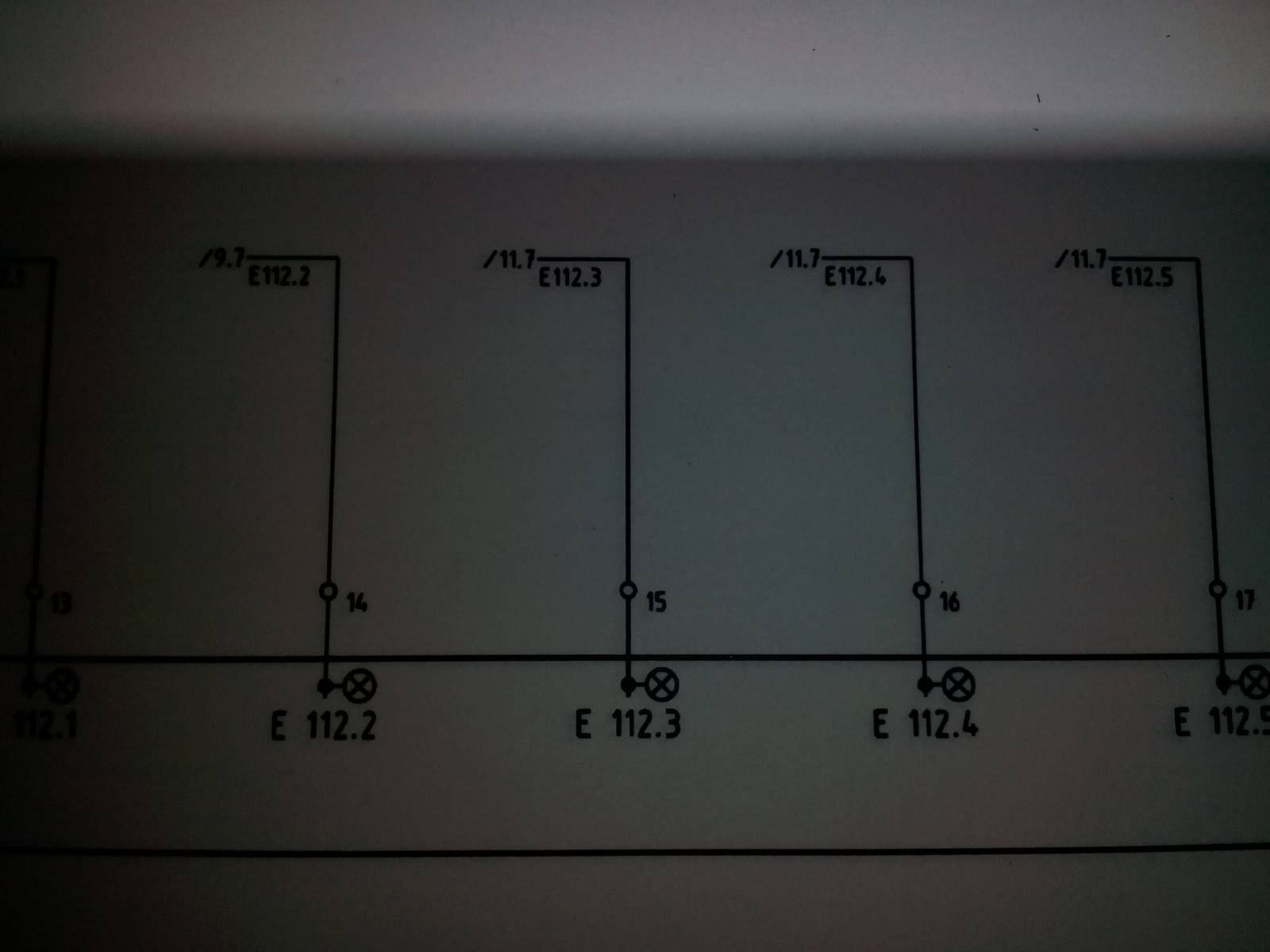

Ahoj,viz obrazek mam zapojeni signalu na PLC,zajimalo by me E 112.3 je zapojeno na cisle 15,jak ale zjistim dle planu ze je to na In nebo Out? Vstup ci vystup?

Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 08.12.16 20:20

Ptáš se na zapojení PLC, ale to z popisu nedokážu určit.

Podle toho že tam jsou německé popisy, tak vstup je v němčině EINGANG a může mít zkratku E.

Protože ses špatně díval, tak E112.3 vede na svorku 16.

Můj odhad je že uvedené svorky na PLC jsou vstupy, které vyhodnocují stav pohonu. Stav pohonu posílá pomocí signálů na výstupní svorky frekvenční měnič a tyto signály jdou po drátech na vstupní svorky PLC.

Ohodnoceno: 0x

Od: pltonda
Datum: 08.12.16 20:46
jde na 15 svorku,myslem jsem plc
Datum: 08.12.16 21:03
avatar

Většinou to bývá v popisu daného listu elektroschématu dole.

Každopádně vstupy se kreslí shora do jednotky, výstupy se kreslí z jednotky směrem dolů

Ohodnoceno: 0x

Datum: 09.12.16 06:48

Tak se znovu podívej na obrázek cos sem vložil.

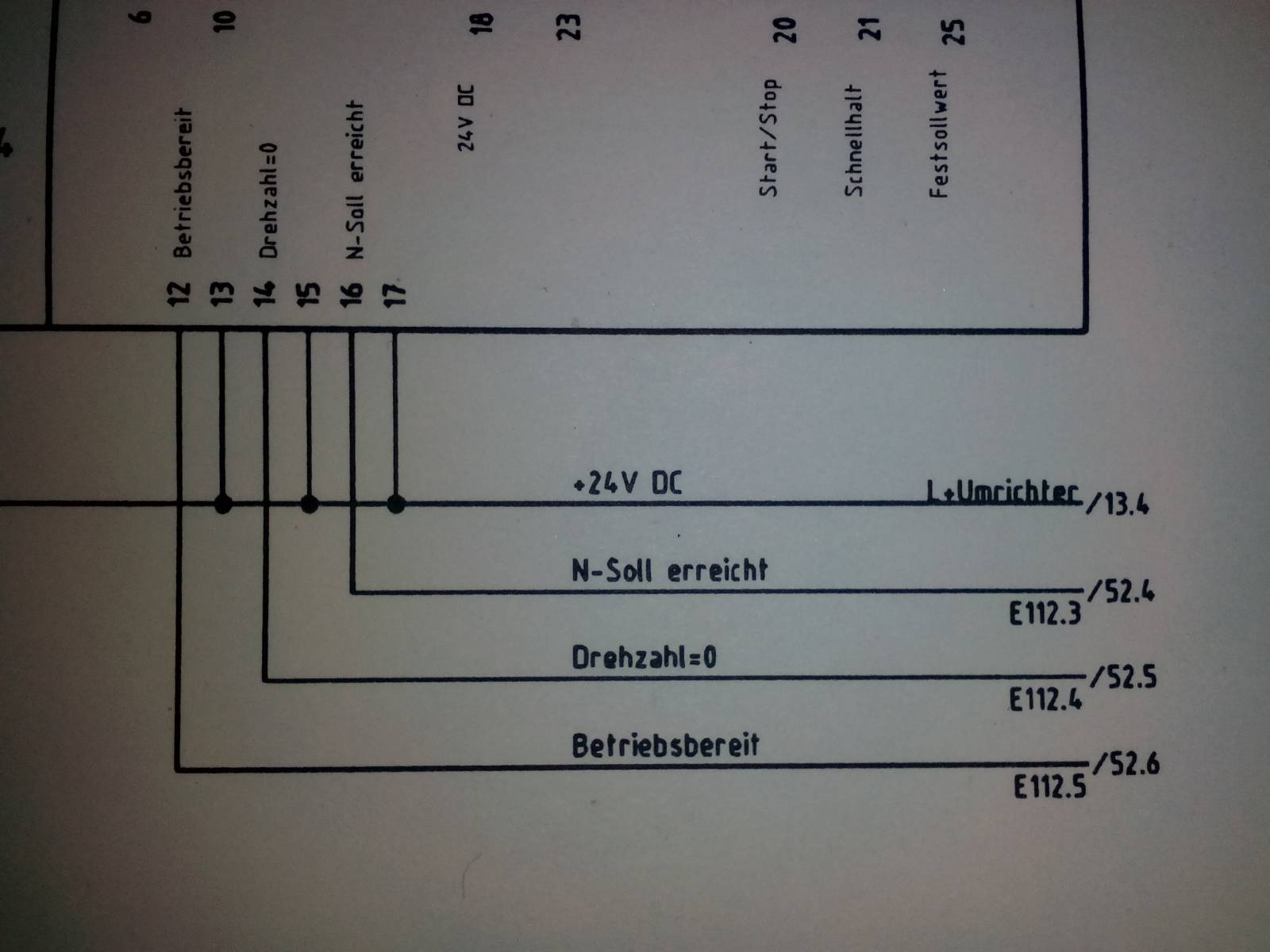

Svorky 13; 15; 17 jsou propojené a vede na ně +24V DC.


doplněno 09.12.16 06:52:

Tak teď mi došlo že to máme poznat na té spodní fotce.

Bohužel není to podle čeho poznat.

Ohodnoceno: 0x

Od: radarbrdy*
Datum: 09.12.16 12:35

Dokumentace je v němčině. To znamená, že E=eingang=vstup do plc, A=ausgang=výstup z plc.

Takže když někdo řekne např. E15 je jasné, že jde o vstup číslo 15

Ohodnoceno: 0x
