Zapojení elektroměru

Od: Datum: 15.02.16 08:55 odpovědí: 18 změna: 16.02.16 21:10

Dobrý den.

Může mi někdo poradit,jak zapojit tento elektroměr?

Děkuji za rady.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 15.02.16 09:57
avatar

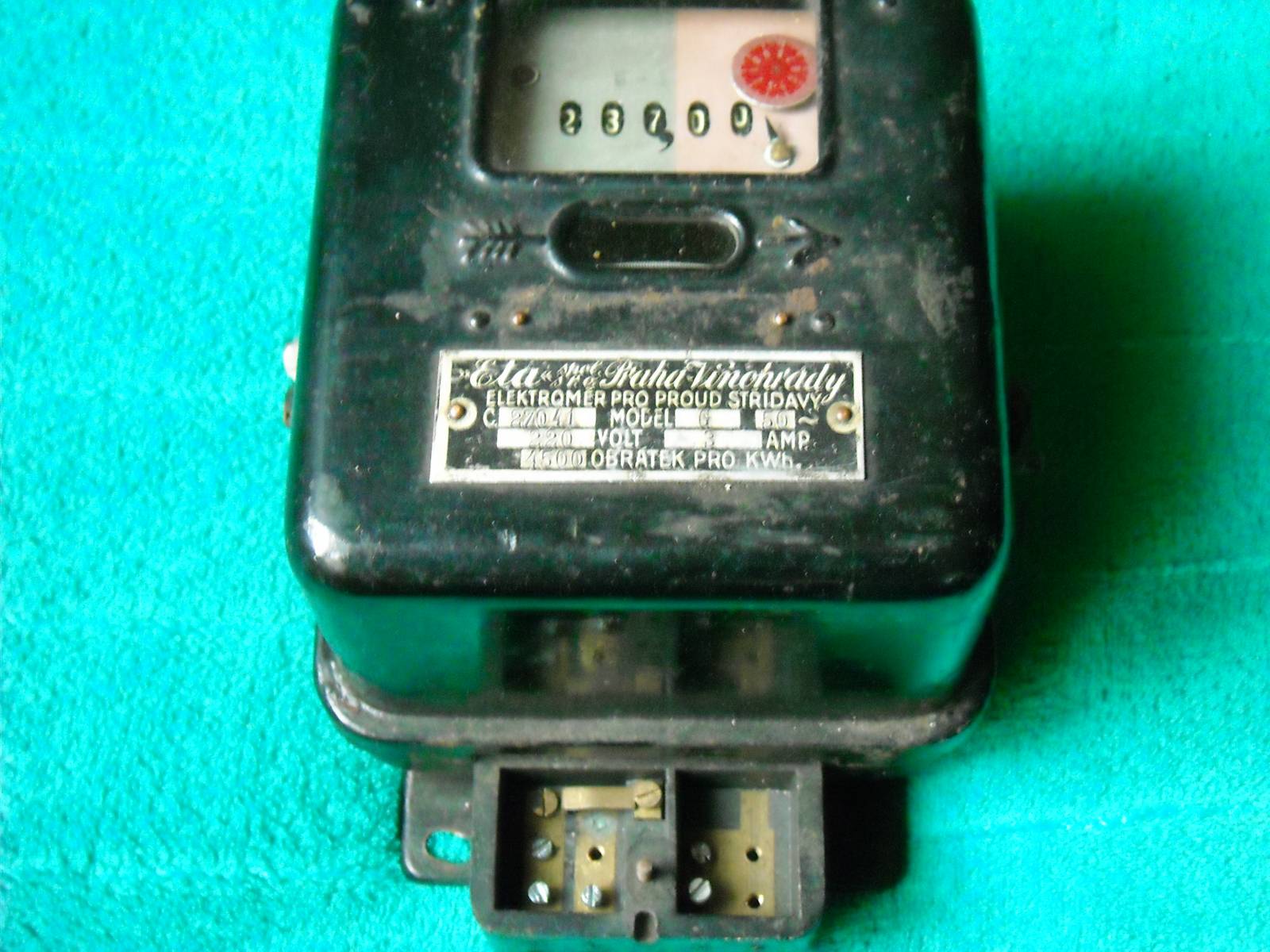

Tento elektromě bych nedoporučoval zapojovat vzhledem k jeho stáří a jak lze i z doložených fotografíí poznat i stavu. Pravděpodobně jej chcete zapojit někam jako odečtový, dá se sehnat novější typ za celkem slušnou cenu.

Od: datel301
Datum: 15.02.16 15:06

Elektoměr je sice starý ale plně funkční.Normálně ho mám v přenosném boxu ale dělal jsem nový box,a nenapsal jsem si zapojení.Používám ho jen občas pro orientační měření.

Datum: 15.02.16 17:03

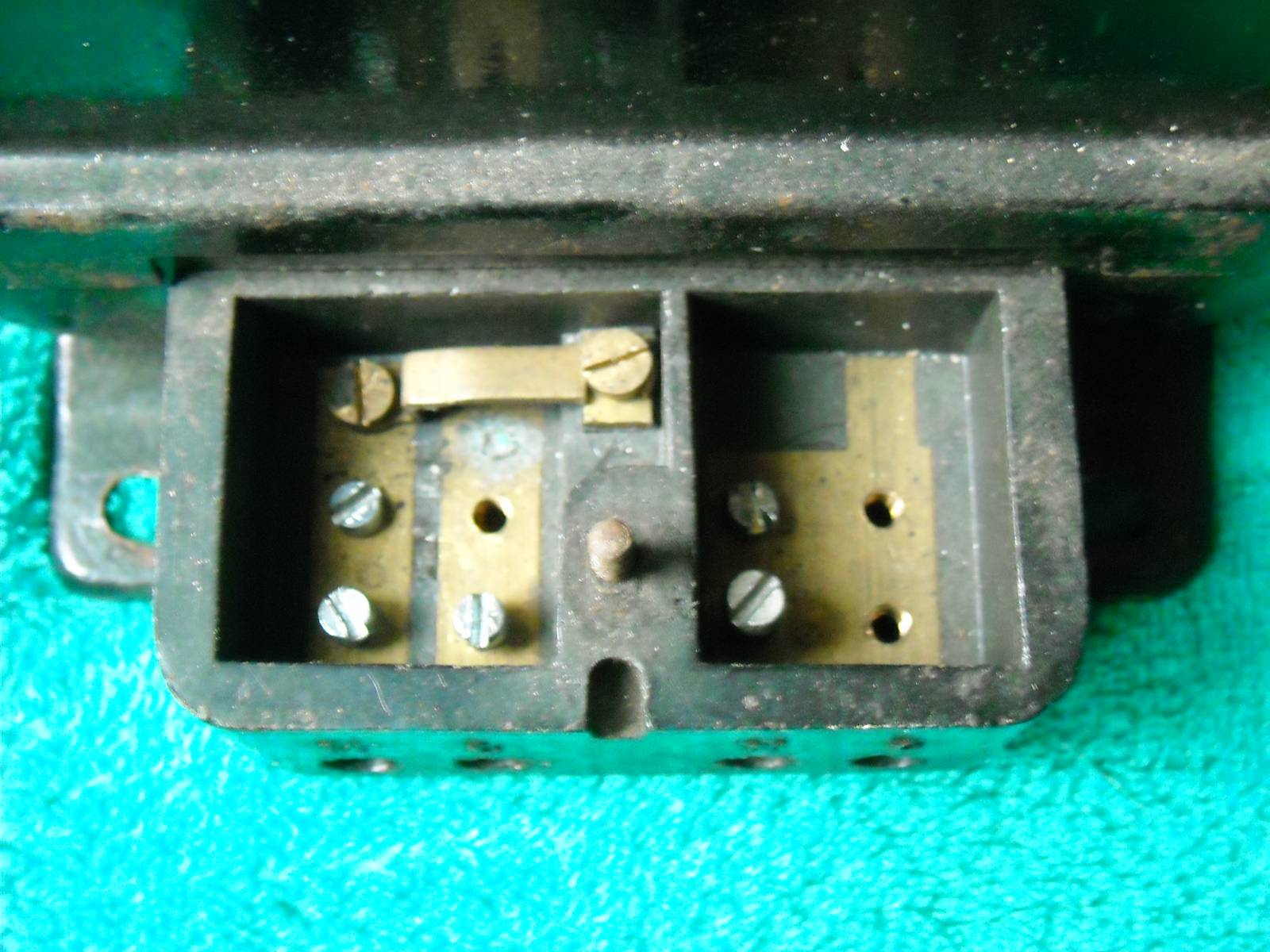

Pokud se neozve nějaký paměťník, tak to budete muset vyzkoušet. Jsou to vlastně jen tři dráty, tak to zvládnete. Pokud máte nějaký ohmetr, tak najděte, mezi kterými z těch třech je téměř nulový odpor. Na ně přijde vstup a výstup fáze, na tu zbývající nulák. No a pokud se bude točit obráceně, tak prohodíte vstup a výstup fáze. Podle vhledu to vypadá zapojené stejně jako Křižík, nebo EJ92, tedy ten vlevo nahoře.

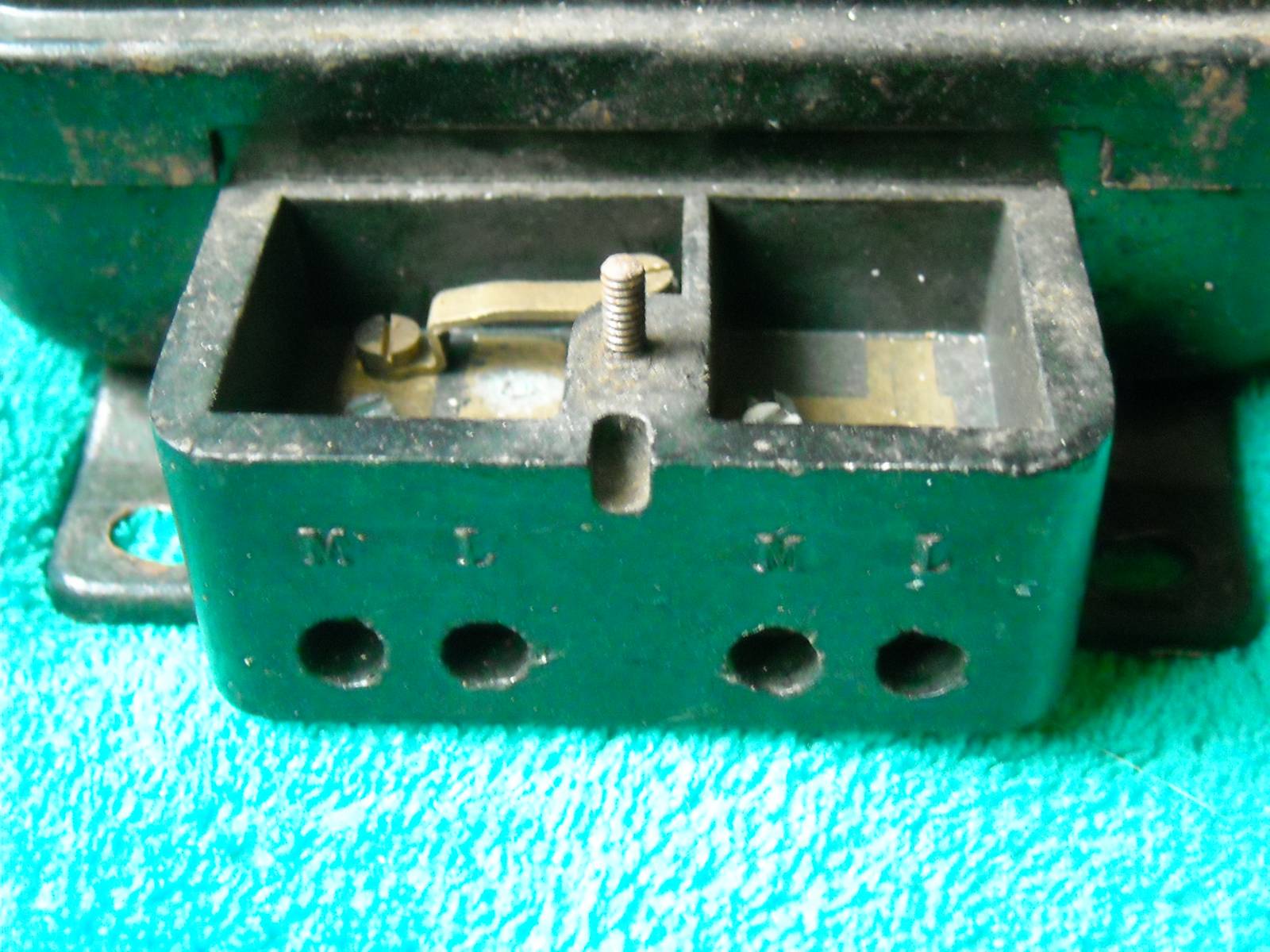

Zleva tedy postupně L vstup, L výstup, N vstup, N výstup (chybí šroubek).

Pokud takovýto starý elektroměr zapojíte trvale za nějaký moderní, tak je dost dobře možné, že už má nějakou měřitelnou vlastní spotřebu, takže to asi nějakou korunu ročně bude stát. Pokud jen do nějakého přenosného antoníčka, tak je to jedno.


doplněno 15.02.16 19:43:

Na tom jste nemohl elektricky nic zničit. Proudová cívka je jen kus tlustého drátu a něpěťová je zase na 230V dělaná. Nevím, co znamená to "a poté si změřím ostatní zdířky tak na všech naměřím proud" Pokud to testujete AC voltmetrem, nebo nějakým doutnavkovým šroubovákem, pak samozřejmě po připojení fáze na L1 naměříte tuto fázi na všech zbývajících kontaktech, protože uvnitř je to propojeno měřícími cívkami. Jen ta proudová má odpor velmi malý a ta napěťová zase velký. To je princip elektroměru. Mezi L1 a N má napěťovou cívku a v cestě proudu L1-L2 má proudovou cívku (jen párt tlustých závitů).

Zdířka 3 a 4 zleva je propojená, tak to má být. Je na ní spojeno N. Ona je tam jen proto, aby elektroměr mohl měřit napětí.

Takže ještě jednou zleva zapojit postupně vstup fáze, výstup fáze, vstup nuláku, výstup nuláku.

Na tom nemá co nefungovat.

Od: datel301
Datum: 15.02.16 18:13

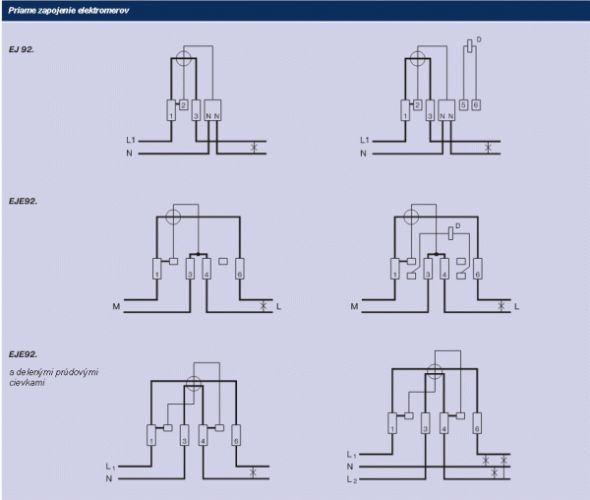

Tyhle schémata zapojení jsem také našel ale nějak z nich nejsem chytrej.Jde o to,že když dám fázy do první zdířky M (bráno z leva) a poté si změřím ostatní zdířky tak na všech naměřím proud.Také jde o to,že zdířka 3 a 4 M-L je prakticky propojená takže je to defacto jakoby jedna.Fáze vstup z leva M1,výstup M2 nic nefunguje.Fáze vstup M1,fáze výstup L1 vše funguje ale hodiny neodčítají.Dle toho nákresu bych musel propojit fázi výstup s nulou což je přece asi blbost?Asi to vypadá že seženu novější hodiny.

Datum: 15.02.16 18:57

Moc možností tam není, Přívod fáze nejspíš bude na první svorku zleva –M, odvod do bytu ze svorky L. Vpravo přívod a odvod modrého drátu(nula), proto jsou propojené. Pokud přesto nefunguje, možná jsi ho při svých pokusech o zapojení zničil.

Od: datel301
Datum: 15.02.16 19:22

No to už mne také napadlo že jsem ho nějak odpálil.Zítra skusím přesně dle návodu jak jsi zde napsal.Pokud nebude fungovat tak jde směr šrot.

Velice děkuji za radu.

Datum: 15.02.16 20:33
avatar

přesně to napsal dusqer@...souhlas; pokud nebude funkční = šrot...


doplněno 16.02.16 14:31:

Je dotažena propojka mezi M a L z levé strany?...kdyby byla volná (nebyl propoj mezi těmito svokami), elektroměr by se netočil...a dále, kotouč (kolečko) se musí v provozu při zatížení otočit 4 500krát, aby na stupnici přibyla 1kWh...při svém stáří a těchto vysokých otáčkách může být mechanicky poškozen v ložiskách...a netočí se a netočí...a nebude se točit...

Datum: 16.02.16 07:25
avatar
Trochu k věci.
Tazatel zřejmě používá jen tužkovou zkoušečku fáze. Píše jen o připojení fáze, o nuláku se nezmiňuje.
.
.. když dám fázy do první zdířky M (bráno z leva) a poté si změřím ostatní zdířky tak na všech naměřím proud...
.
Při takovém postupu je jeho "měření" správné... Zdířka M je galvanicky (přes obě cívky) propojena se všemi ostatními zdířkami. Proto na nich musí "naměřit proud" Je to zároveň znakem, že elmer je v pořádku, cívky nejsou přerušené.
.
Ovšem je to klasické vyjádření laika, a bohužel i některých znalých...
.
Elektrikář měří nebo zjišťuje napětí, a to existuje jen mezi dvěma body. Teda mezi fází a nulákem, (zvláštní případ je mezi fází a zemí, v soustavách s územněným středem, kde nulák je na stejném potenciálu, proto se nazývá nulák.) nebo mezi dvěmi fázemi. Používá se napěťová zkoušečka nebo měřící přístroj. (další případ je "měření" tužkovou zkoušečkou fáze - fázovkou, kde mezi měřeným -zkoušeným bodem a zemí protéká maličký kapacitní proud. Samozřejmě přes tělo osoby.)
Pokud tazatel chce laborovat, doporučuji použít napěťovou zkoušečku, nebo obyčejnou objímku se žárovkou. A měřit napětí mezi dvěma body.
Při zachování ostražitosti...
Od: datel301
Datum: 16.02.16 14:09

Měřil jsem to fázovkou.No v každém případě jsem vše zapojil dle návodu zde,a výsledek-po zapojení jakéhokoliv spotřebiče je funkce ale elektroměr se stále netočí.

Datum: 16.02.16 14:23
Už po připojení napětí by měl mírně vrčet. Je to slyšet? Taky je možné ho pro kontrolu odpojený otočit kolem svislé osy a zkontrolovat tak, že se disk volně otáčí.
doplněno 16.02.16 20:01:

Tomu nemá co být, jedině by jste s tím někde klepnul a uvnitř se něco mechanicky pohlo.


doplněno 16.02.16 20:28:

Mně se náhodou ten mechanický líbí víc a snnažil bych se ho rozběhnout. Co se tam natočí, to tam je a bude i za 10 let. Levný digitální vám ukáže cokoli (tím nenyslím, že by ukazoval nepřesně, některé jsem kalibroval, ale je to prostě jen fórová elektronika), při delším nepoužívání se vybije baterka (zapojíte ho do napájení a budete čekat třeba půl hodiny, než se rozběhne, nedávno si tu někdo na poradně kvůli tomu myslel, že už dva rozbil), pokud jste starší člověk, můžete mít problém pochopit ovládání..

Od: datel301
Datum: 16.02.16 16:23

No ještě ho zkusím rozdeklovat a mrknu zda je kotouč volný.Pak už dostane kladivem.

Datum: 16.02.16 16:44
avatar

Pamatujte, že práce na elektrické síti má provádět osoba s příslušným elektrotechnickým vzděláním.

Koupil bych nový, tento neměří nějak extra přesně a podle toho v jakém je stavu bude to meření ještě horší, 1 fázový elektroměr není drahý, na din lištu jen maličkatý, vlastně velikostně stejný jako jistič, digitální může mít i zajímavé funkce dělají se i klasické analogové, ty jsou většinou maličko širší.

Od: datel301
Datum: 16.02.16 19:10

Na lištu mi je na prd.Potřebuji přenosný.Vím že se dá koupit za 200-250,-kč ale tady u nás to nikde nekoupím a zase dávat za poštovné se mi nechce.Používám ho vetšinou jen když půjčuji sousedovi elektřinu na zahradu,tak aby jsme tak nějak věděli.Seženu časem jiné hodiny.

Datum: 16.02.16 21:07
avatar

Tak ten elektroměr co je na obrázku je snad nejméně přenosný který si dokážu představit ... kup wattmetr a máš to - ten ti to rovnou přepočte i na koruny .. *smich* za pár korun i v tescu.



Datum: 16.02.16 19:27
avatar
Když tak kup za pár stovek ten digitální. Nastavíš cenu, vynuluješ, připojíš souseda, odečteš a vyúčtuješ.. Např.:
http://www.tipa.sk/sk/merac-s…-energie-iiwattmeter/d-85252/
Od: datel301
Datum: 16.02.16 20:54

No tady o tom jsem taky přemýšlel.Musím se podívat jakej tam může být odběr.Občas pustí flexu,k tomu jede třeba konvice nebo něco tak aby to nevyhořelo.

Datum: 16.02.16 21:10
avatar

Nevyhoří to, to by napřed vyhodilo jistič. Je to na 16A - což bude asi i hodnota jištiče a max. zatížení je většinou 3500-4000W


doplněno 16.02.16 21:13:

za 3 stovky je ten měřič spotřebované energie asi nejlepší řešení. Dají se opět sehnat digitální a ty už umí právě to přepočítání na cenu, umí to ukládat do různých grafů apod. Nedávno jsem takový viděl v tescu za necelý 400Kč.


doplněno 16.02.16 21:16:

Ten 1 fázový- 1 sazbový, na din lištu stojí taky kolem 500Kč. Tam bude ta přesnost měření přece jen větší, pro orientační měření bohatě stačí ten wattmetr do zásuvky.

Datum: 16.02.16 20:36

Mno, já bych ho do obvodu zapojil seriově
