Metrický závit

Od: marekluks* 15.11.11 15:17

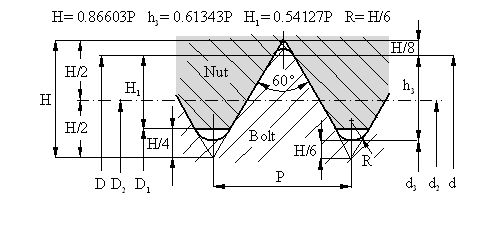

Potřebuji zjistit jaká hodnota bude místo otazníku na obrázku. Jedná se o závit vnitřní (matice) M33×2.

3 odpovědi na otázku

Řazeno dle hodnocení

martincakl®

15.11.11 15:25

Nosná hloubka je 1,299mm...bych si myslel já...

doplněno 15.11.11 15:39:

Ono je ale potřeba se podívat na detailnější výkres závitu...tak jak to máte nakresleno Vy to není zcela přesné...:

[přidat komentář]

martincakl®

15.11.11 15:41

Tak zkusím obrázek znova...ten první byl nějaká miniatura:

doplněno 15.11.11 15:44:

Nominální Velikost ISO MF	Stoupání mm P	Kořen Poloměr mm R	Stoupání Průměr mm d2 = D2	Menší Průměr d3	Menší Průměr D1	Závit Výška H3	Závit Výška H1	Průměr mm





M32x2.0	2,00	0,289	30,701	29,546	29,835	1,227	1,083	30,00

[přidat komentář]

petapeta*

15.11.11 19:49

To, co máte označeno otazníkem je hloubka závitu a je to poloviční rozdíl velkého a malého průměru závitu = ½ (D _ D₁), tak jak je naznačeno na obrázku. Ale vy máte závit M33x2, tak musíte hodnoty vyhledat v tabulkách.
doplněno 15.11.11 20:04: Ve starých normách (ČSN 01 4010) jsem nalezl pro D = 33 D₁ = 30,835
