Trubka inventor

Od: Datum: 25.08.14 11:55 odpovědí: 3 změna: 25.08.14 17:25

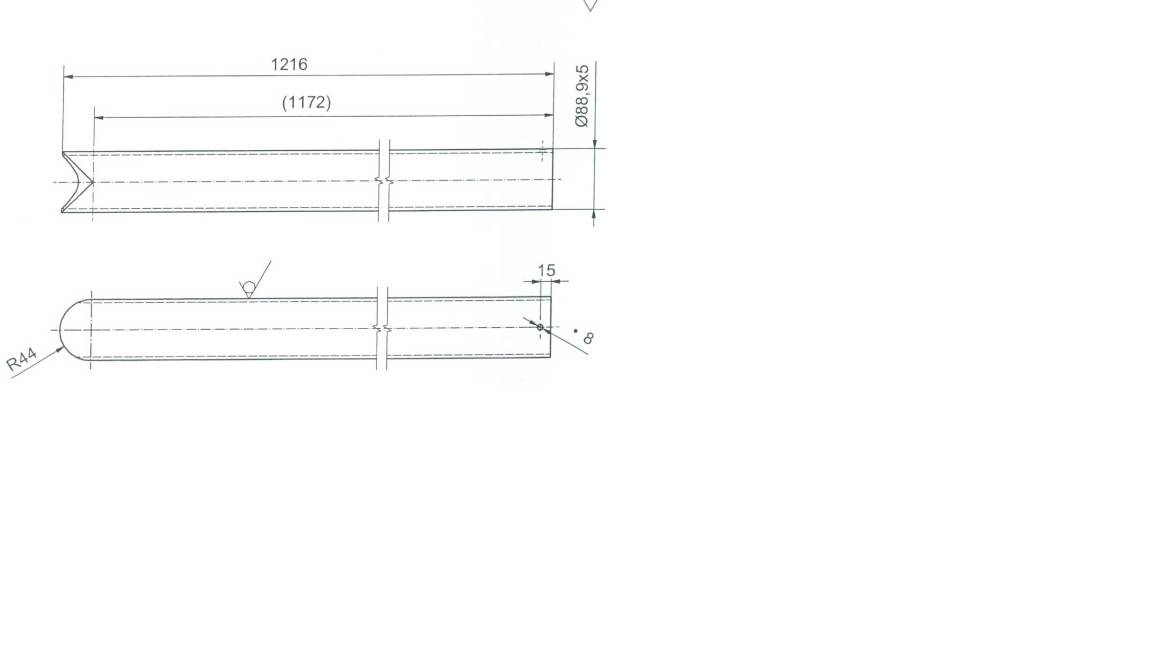

Ahoj, jak by jste udělali podle výkresu tuto trubku? Normálně bych si vymodeloval trubka průměr 88,9, tloušťka 5.

Pak bych si udělal bod ve vzdálenosti 1172 od kraje.
Jd emi o to jestli ta kružnice (poloměr 88) odřízne trubku tak, že průměr 88 bude končit v tom bodě 1172 a nebo jestli v tom bodě 1172 bude střed té kružnice.

děkuji za radu



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 25.08.14 13:41

Poloměr je 44 mm ne 88 mm, ale jinak rozumím. Kótu 1172 dal autor 2D výkresu do závorky, je tedy informativní, tím chtěl vyjádřit, že ji vlastně nepotřebujete. Pokud vyjdete z celkové délky 1216mm, je to jasné, 1172 mm je na střed poloměru 44mm. (1216 - 1172 = 44mm) Přechodová hrana bude ve vzdálenosti o něco větší než je 1172...

doplněno 25.08.14 13:44:

Kéž bych se v práci setkával jen s takto jasnými výkresy. Kolikrát je to na *zed*

doplněno 25.08.14 16:55:

No tak ještě jednou. Koukám na svoji odpověď a není dobrá, platila by, pokud by rádiuds byl větší než 88,9/2=44,45mm a on je menší. Takhle tam vznikne zub. Takže ten výkres spadá do kategorie *zed*. To je tak, když si někdo nepřenastaví kótovací styly a zaokrouhluje mu to na celé jednotky.

Od: jindras
Datum: 25.08.14 17:08

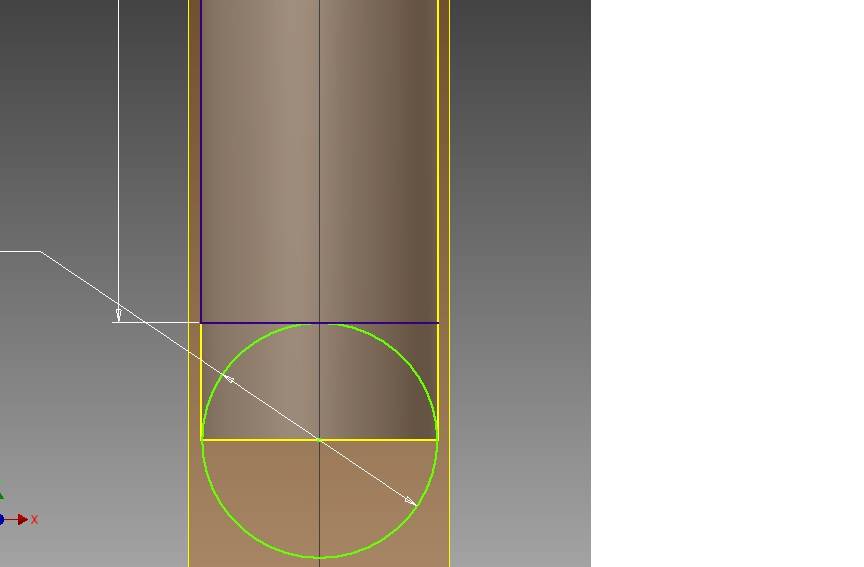

taky bys to dělal takhle ne? teď bych akorát vysunul tu kružnici mezi vše a vznikne oříznutá trubka se zubem...jen nechápu že když to hodím na výkres, tak mi to neukazuje v těch tvarech podle původního výkresu, ale jinak

Datum: 25.08.14 17:25

S příkazam Inventoru bohužel neporadím, zběhnul jsem z konstrukce akorát v době, kdy ho zaváděli a to už bude víc jak 10 let. Teď mám akorát AutoCAD LT. jak se to chová, když dáš poloměr R shodný s poloměrem trubky? Možná varianta, jak vznikl tenhle paskvil je, že zkreslený na původním výkresu je to dobře, akorát nesedí nastavení kótovacího stylu, tudíž nejsou v pořádku kóty. Jakou technologií se to bude vyrábět?
