Jak na výpočet řemenice

Od: Datum: 03.11.14 20:32 odpovědí: 15 změna: 06.11.14 15:41

dotaz na nějakého dobrého matematika

zadání ...na jené straně motor o otáčkách 1490/min na druhé straně řemeníce o poloměru 140mm

jaký pruměr řemenice na motoru aby otáčky na druhé straně této řemenice 140mm odpovídaly cca 2500 ot /min


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 03.11.14 20:39
avatar

odpověď

řemenice motoru o průměru 234,899mm

doplněno 03.11.14 20:48:

počítal jsem s průměrem 140mm, takže odpověď je správná, čekal jsem doplnění tazatelem...

doplněno 03.11.14 20:50:

podle vzorce, který se učil už na kdysi ZŠ

n1:n2 = d2:d1

Od: pepek68
Datum: 03.11.14 20:39

oprava ten rozměr je průměr ne poloměr

a je možmné zadat postup abych si mohl vypočítat variatorový převod jako u vrtačky

bude se jednat o to že na obou hřídelích budou trojřemenice kdy na opačné straně motoru nejmenší průměr je těch 140mm na 2500 otáček

doplněno 03.11.14 20:51:

druhý převod by mel mít 1000 ot/min

a třetí převod 500ot/min

Datum: 03.11.14 20:59
avatar

tak i v tom případě podle vzorce s doplněné první odpovědi...já už to mám, vypočítej a dej sem výsledky, provedeme kontrolu, jak jsi to pochopil...

Od: pepek68
Datum: 03.11.14 21:03

tak sem asi tele n1:n2 je tedy 1490:2500 = 0.596

alej jak si přišel na ten první pruměr to nevím

doplněno 03.11.14 21:08:

co to melu n nejsou otáčky já vůl

Datum: 03.11.14 21:11
avatar

a taky d2:d1 = 0,596 a to je převodový poměr, tedy n1:n2 = 1490:2500 = 0,596

d2:d1 = 140:234,899 = 0,596 a to je v pořádku, levá strana rovnice rovná se pravá strana rovnice, co je na tom špatného?

Datum: 03.11.14 21:12
avatar

ale jo, n jsou otáčky...

Od: pepek68
Datum: 03.11.14 21:19
já sem jen nevěděl že D1 vypočtu D2 xn2 :n1 ale jinak moc díky za pomoc
Datum: 03.11.14 21:24
avatar

pokud to pomohlo tak rádo se stalo...pomohu i příště, pokud budu vědět...

Od: pepek68
Datum: 03.11.14 21:44

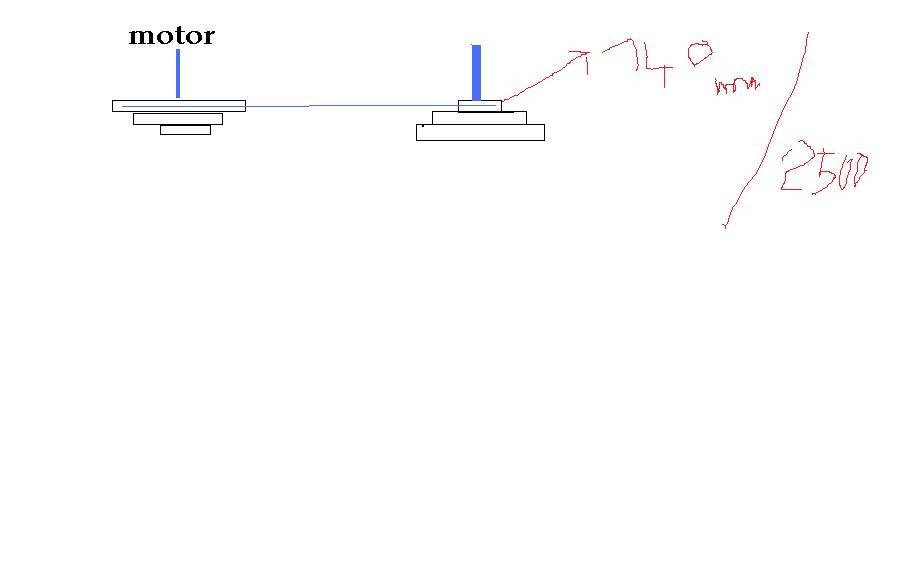

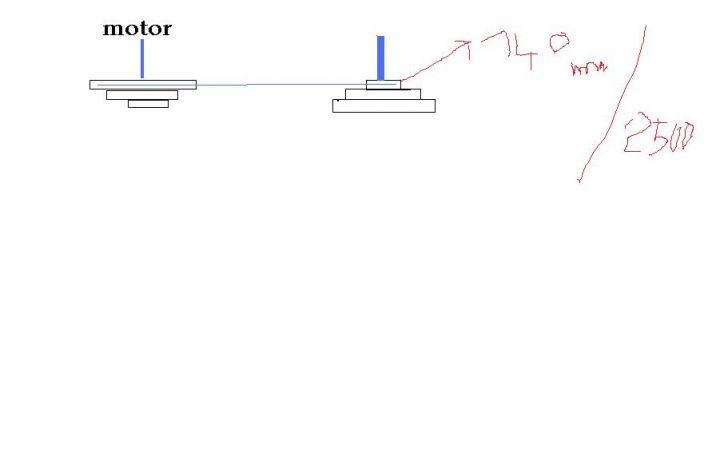

tak mi ještě pomoz jak je dle obrázku zřejmé jedná se o variatorový převod vypočet bych zvladl ale nesouhlasí mi součty protože při změně převodu musí být délka řemenu stejná a to mi ne a ne vycházet je na to nějaký vzorec? hnaná hřídel musí mít 2500 - 1000 - 500 ot za min pri hnané 1490ot/min

Datum: 03.11.14 22:19
avatar

dalších dvoje otáček je v nějakém poměru, ve stejném musí být i další stupně řemenice...

Datum: 03.11.14 20:45

v tom pripade vydelte cislo odpovedi dvema...

Datum: 04.11.14 19:07

Ahoj. Zmiňovaný variátorový převod, je zařízení pro plynulé měnění otáček hřídelů. To, co je na tom vloženém obrázku, není variátor. Je to třístupňová, násobná řemenice, převod sestávající ze dvou kusů. Tři možnosti volby otáček na pevno. Variátory se používají například u skůtrů a u pojezdů sklízecích mlátiček-kombajnů, řízení otáček přihaněče obilí k žací liště a řízení otáček mlátícího bubnu.

Od: pepek68
Datum: 05.11.14 17:38

ano přesně tak jak si popsal ale je to jako u stojanové vrtačky ,a tomu se obecně říká variatorový klínový převod akorád že skůtr jej mění plinule v závislosti na rychlosti hnací a zatížení hnané a u vrtačky je to skokově ze stejnou hnací ryclostí v obou případech zustává délka řemene stejná ...ale to jsme odbočily od tématu potřeboval jsem vypočítat další dvě " stupnovité řemenice ... ted už vím že prví převod je 234,899 / 140 na 2500ot/min a potřebuji stupnovytý převod ještě na hnané 1000 -1200 ot/min a třetí 500-600 ot / min otáčky hnací stále 1490ot /min

Datum: 05.11.14 23:35

Ahoj. Ale no tak Pepku. Nenech se mýlit špatnými informacemi. Na těch vrtačkách se nejspíš ty variátory nepoužívají. Tam je to spíš o mechanickém přeřazování, pomocí dvou více stupňových řemenic. Pákami. Variátory mají jen dvě řemenice, s měnitelnými vzdálenostmi obou polovic řemenic, čímž dochází k různému nastavení jejich průměru a tím k jiné výsledné rychlosti otáčení těch, v nich zastrčených hřídelí. Co jsem zatím viděl, tak jejich pohon byl většinou ovládán hydraulikou. Ty výpočty ti udělá někdo jiný. Ty já nemám rád.

Od: pepek68
Datum: 06.11.14 15:41

ale vždyt jsem to psal tak co nad tím dumeš já ani netvrdil že na vrtačkách je to automaticky tady tomu ale obecně říkáme vario převod a mě se jednalo jen o výpočet dalších řemenic při dodržení daných otáček a samozřejmě délky klínáku ,tak kdo ví jak na to at písne
