Matice DIN 6330 v inventoru

Od: Datum: 30.07.14 09:12 odpovědí: 3 změna: 30.07.14 10:15

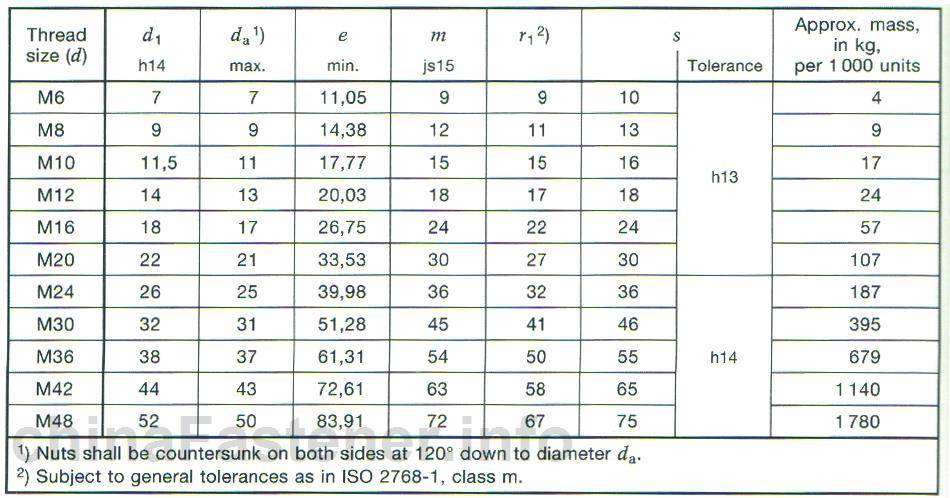

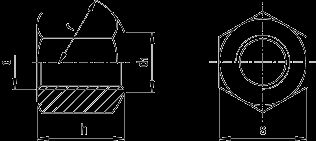

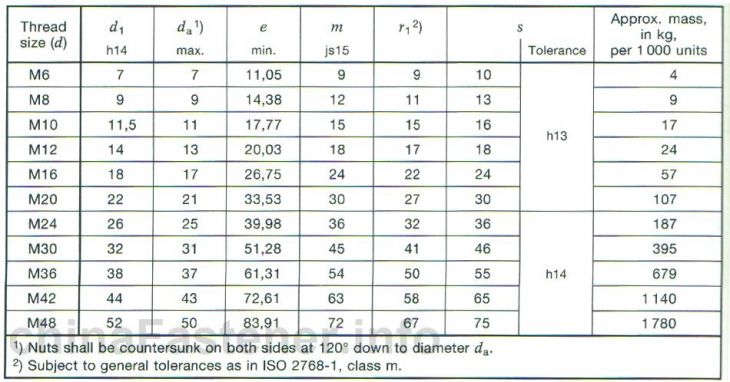

ahoj, poradíte mi někdo, jak mám udělat matici DIN 6330 viz obrázek v inventoru? JEdná se o M24 voz tabulka. Normální matici udělám v pohodě, ale tady tahle se přece jenom trochu oproti ostatním liší

děkuji za rady



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: host
Datum: 30.07.14 09:19

A v čem je problém, když jak píšete, normální matici zvládnete v poho? Je pouze vyšší, 1,5d a má zoblení horní plochy s rádiusem r.

Ohodnoceno: 0x

Od: jarda*
Datum: 30.07.14 09:24

6ti hranou matici jsme dělal podle tohoto postupu


ale když tam chci dát zaoblení hrany 32 tak mi to napíše v inventoru chybu

Datum: 30.07.14 10:15

To se tomu Inventoru nedivím. Rozdíl mezi zaoblením hrany a průnikem s kulovou plochou je dost propasný. Chcete po něm (po Inventoru), aby zaoblil hranu s rádiusem R=32mm a on tam nemá dost místa, tak se brání. Zaoblení hrany je tečné na obě protínající plochy (křivky, úsečky...). Tady není tečnou ani jedna. Musíte na to jinak, ale konkrétní postup neporadím, v Inventoru jsem dělal jen krátce před 10 lety.

doplněno 30.07.14 10:23:

Tak te´d koukám, že v tom videu to konstruujou poněkud "nestrojařsky", ale postup je tak jednoduchý, že nahradit šikmou úsečku v náčrtu obloukem byste snad měl zvládnout, ne?

Ohodnoceno: 0x
