Jak spočítat tvar plechu při ohýbání

Nerozumim tomu RUZNE SILY PLECHU. Plech ma jenom jednu "silu" - jestli tim myslis tloustku.

Kazdopadne toto neni nijak jednoduchy problem. Je na to cela rada vzorcu a metodicky postup, jak se pocita potrebne mnozstvi plechu pro ohybani. Zapocitavaji se zmeny tloustek pri ohybu, radiusy atd. Nejlepsi je sehnat si skripta nebo ucebnici Strojirenske technologie. V ni to najdete krok za krokem.

Pokud Vam jde o zpusob jakym nejakou rozvinutelnou soucast rozvinout, tak na to je dobre ovladat zaklady konstruktivni geometrie, jelikoz co soucast to jine rozvinuti. Mimo to jsou k tomu urcene vhodne programy. Zvladnou to vsechny vissi CAD systemy a i AutoCAD by si s tim mel poradit.

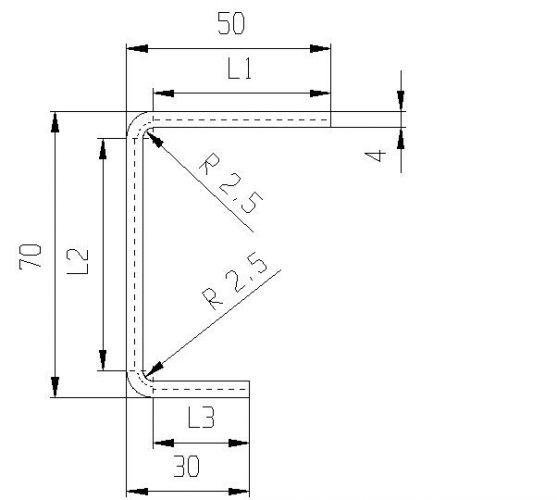

Takže :

L1=50-4-2,5=43,5 L2=70-2x(4+2,5)=57 L3=30-4-2,5=23,5

Délka oblouku=((2 x (4/3+2,5) x 3,14) /360°) x 90°=6,02

Celkem rozvinutá délka 43,5+57+23,5+2x6,02=136,04

tloušťka plechu - 4, k poloměru 2,5 se připočítává 1/3 tloušťky plechu, úhel oblouku 90°,
