Mongeovo promítání - rotační kužel

Od: Datum: 25.01.14 11:02 odpovědí: 1 změna: 26.01.14 19:39

Dobrý den,

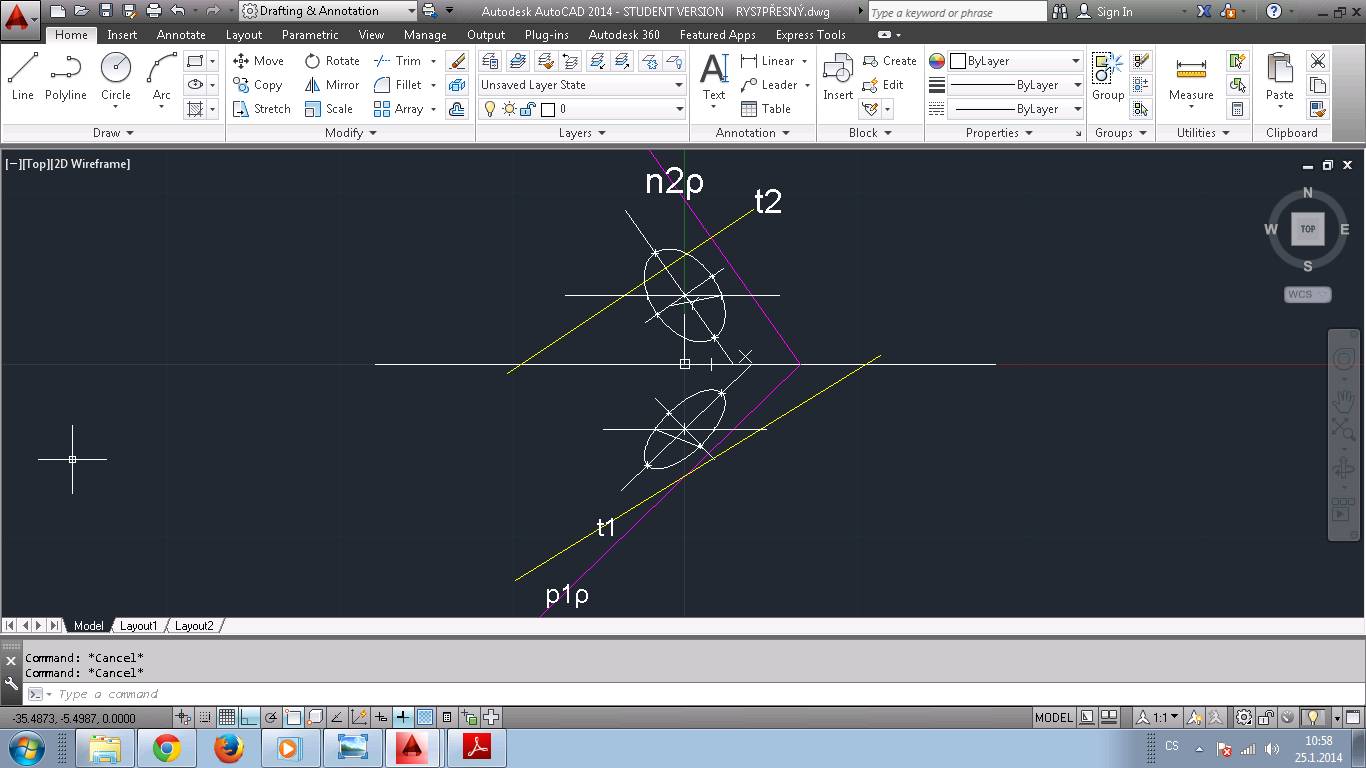

mám problém s domácím úkolem na deskriptivní geometrii. Mám promítnout rotační kužel (mongeovo promítání).

Zadání zní : ´´Zobrazte rotační kuželovou plochu, znáte-li podstavu s bodem S, která leží v rovině ρ a má poloměr 3. Kromě toho znáte tečnu plochy.´´

Kružnici mám narýsovanou, ale nevím, jak dokončit kužel(bod dotyku, vrchol). Byla bych vděčná za každou radu.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od:
Datum: 26.01.14 19:39

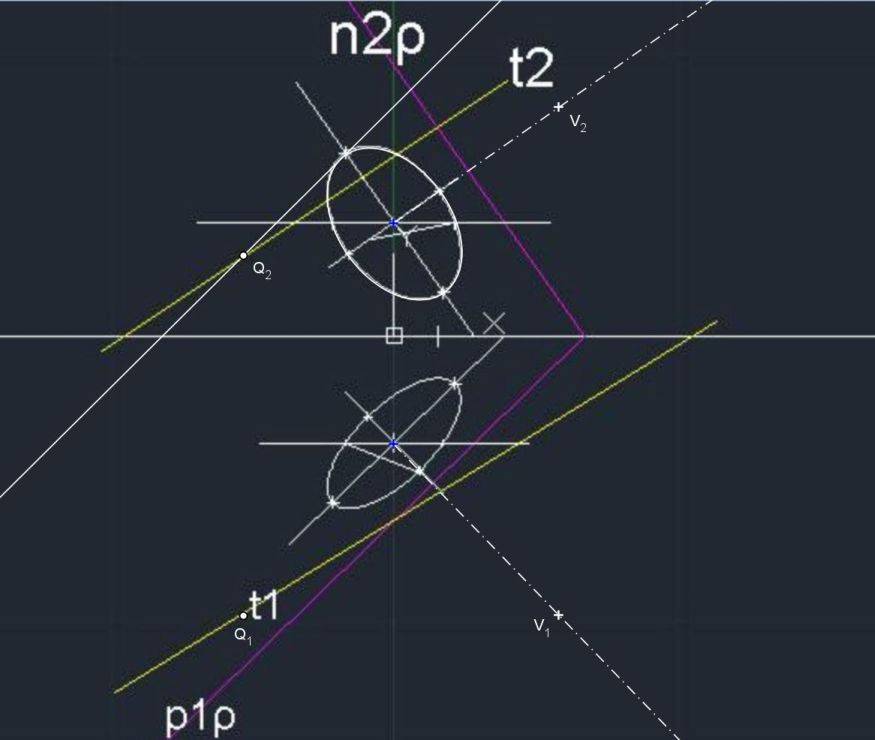

Tečná rovina kuželové plochy protíná rovinu podstavy v tečně podstavné kružnice. Určíme průsečík zadané tečny s rovinou podstavy (já jej označil Q) a z tohoto bodu vedeme tečnu k podstavě. Tečná rovina je tudíž určena danou tečnou t a právě sestrojenou tečnou z bodu Q ke kružnici podstavy. Nyní již stačí určit průsečík osy kužele s touto tečnou rovinou a získáme tak vrchol V kužele.

Ohodnoceno: 0x
