Jak na legendu hmot

Od: Datum: 17.01.14 12:49 odpovědí: 8 změna: 19.01.14 09:06

Zdravím všechny přítomné.

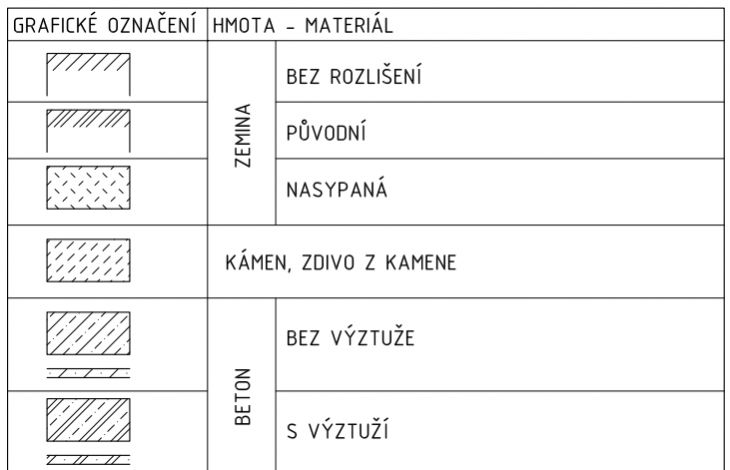

Chtěl bych se zeptat na jednu nejasnost. Proč ve všech zdrojích kde je uvedená leganda hmot je u prvních dvou pozic (zemina bez rozlišení, zemina původní) není obdelníček jakoby dokončen - tj. chybí spodní uzavření.

Asi se jedná o maličkost, ale docela mě to zajímá a potřeboval bych to i vědět. Děkuji za odpovědi.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 17.01.14 12:59
avatar

Inu...žřejmě tam někdo udělal chybu...při tisku, při kreslení...

Nic jiného za tím nehledejte.

Ohodnoceno: 0x

Od: little
Datum: 17.01.14 13:35

To jsem si nejdřív také myslel, ale je to takto ve všech zdrojích, které mám k dispozici. (učebnice, skripta, el. podpory,...atd)

Datum: 17.01.14 13:42
avatar

Nehledejte vědu tam kde není...

Za určitých okolností to na výkrese může vypadat i takto..to šrafování není u těch obdélníčků v legendě o kterých mluvíte dokončeno až do kraje, proto to nemají uzavřené.

Ale kvůli tomu nikomu dům ani most nespadne..

Ohodnoceno: 2x

Datum: 17.01.14 13:45

No tak logicky: až kam směrem dolů je původní zemina? Vy to víte?

Řekla bych, že tím neukončením je znázorněno, že není přesně známá „dolní“ hranice této zeminy a ani to pro grafické vyjádření toho, co se nad původní zeminou nachází, není podstatné.

doplněno 19.01.14 09:41:

hujer123: přesně tak! ohodnotila jsem Vaši odpověď jako dobrou, je to přesně to, co jsem se tu snažila možná trochu neuměle napsat *palec*

Ohodnoceno: 2x

Datum: 17.01.14 13:49
avatar

Ale samozřejmě..

Je to JEN legenda.

K tomu jak ji interpretovat je potřeba mít výkres, kde bude šrafa z legendy použita.

Na výkrese také nebude šrafa přesně v obdélníčku jako v legendě, ale bude vypadat jinak...dle konkrétní šrafované plochy.

Ohodnoceno: 0x

Od: little
Datum: 17.01.14 14:02

Ok - děkuji.

Vím, že to není důležité. Nedělám to ale pro zákazníka, ale do školy. A jelikož jsem se s vyučujícím již párkrát pustil do křížku, tak po mě dupe kvůli každé maličkosti. To znamená, že musím být připraven na všechno. On je choten mě rozcupovat za cokoli, a to si rozhodně nomohu dovolit. Zkrátka chci bojovat - takže musím být připraven.

DÍKY

Datum: 17.01.14 14:06
avatar

Ale ano..

Učitelé rádi dávají najevo svou nadřazenost...z hlediska statistiky pak nejvíce ti, za kterými stojí pouze teorie, ale žádná stavba..

Naštěstí nejsou všichni stejní...

Ohodnoceno: 0x

Datum: 19.01.14 09:06

Je tím vyjádřeno ohraničeno x neohraničeno. Ve stavebním výkresu bude u ohraničených vždy nutno uvést kótu, která udá tloušťku dané ohraničené vrstvy, protože je to podstatný rozměr. U neohraničených se tato kóta nedá zjistit, protože je ze spodní strany neohraničená

Například, bude-li se stavba zakládat na násypce, bude vrstva té násypky podstatnám rozměrem a je logické, že násypka bude mít někde spodní hranu.

Ohodnoceno: 1x
