Řez roviny pravidelným čtyřbokým hranolem

Od: Datum: 12.01.14 21:12 odpovědí: 12 změna: 13.01.14 15:22

ahoj, mohl by mi někdo prosím poradit vyřešit úlohu?

Zobrazte řez roviny UVZ s pravidelným čtyřbokým hranolem v základní poloze. Bod U leží na prodloužení hrany DD´za bod D´, bod V leží na úhlopříčce CB´tak, že platí 4 CV = CB´a bod Z na prpodloužení hrany AD za bod A .


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od:
Datum: 12.01.14 22:20

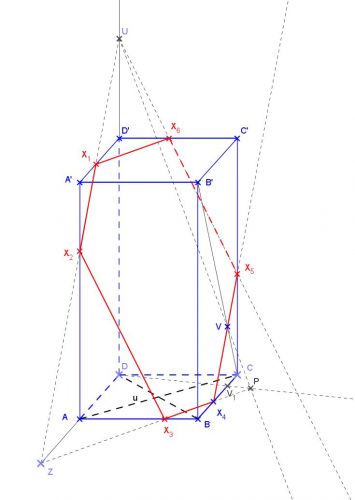

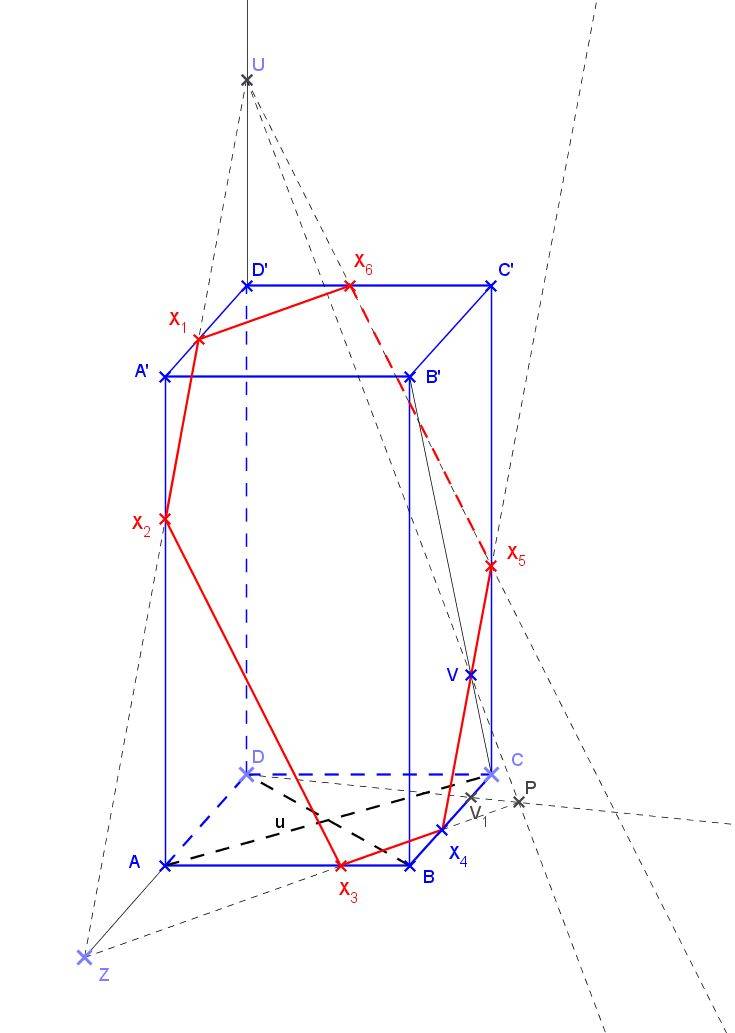

Přímka UZ nám určí průsečíky X1, X2 s hranami hranolu. Dále sestrojíme kolmý průmět bodu V do podstavy (bod V1). Bod P (stopník) získáme jako průsečík přímek UV a DV1. Průsečíky přímky ZP s hranami hranolu jsou další body X3, X4 řezu. Nyní již snadno dokončíme řez. Tak s chutí do rýsování.

Ohodnoceno: 0x

Od: laik
Datum: 12.01.14 22:22
V cem je to kreslene? Vypada to hezky *palec*
Ohodnoceno: 0x

Od:
Datum: 12.01.14 22:26
Ohodnoceno: 0x

Od: laik
Datum: 12.01.14 22:34
Dik. *palec* Je to moc zajimavy program
Ohodnoceno: 0x

Od: denny1
Datum: 12.01.14 23:00

děkuji za odpověď. a určitě má být ten bod V uvnitř na te uhlopřičce? ja jsem to pochopila že bude až za bodem C

Od: laik
Datum: 12.01.14 23:04
V ma lezet na uhlopricce CB, takze nemuze lezet za body C nebo B. Ma to dobre. Snad jen, ze V by melo byt blize k C (v jedne pětině vzdalenosti CB.
Ohodnoceno: 0x

Od: denny1
Datum: 12.01.14 23:10

v zápise to je uvedeno takhle 4 CV = CB´ , takže jsem to asi já špatně pochopila

Od: laik
Datum: 12.01.14 23:12
To je pravda, ale to jen udava polohu na te uhlopricce. Uhlopricka je ta USECKA mezi body C a B, takze uz z toho jasne plyne, ze V nemuze lezet za C nebo za B.
Ohodnoceno: 0x

Od:
Datum: 13.01.14 10:08

Já to chápu takto: 4 |CV| = |CB´| ⇒ |CV| = |CB‘|/4. Takže bod V leží v jedné čtvrtině úhlopříčky CB‘.

Chybu mám jen u viditelnosti. Úsečka X1X2 má být čárkovaně.

Ohodnoceno: 0x

Od:
Datum: 13.01.14 10:11

A úsečka X3X4 má být také čárkovaně.

Ohodnoceno: 0x

Od: denny1
Datum: 13.01.14 14:56

ještě jednou děkuji :)

Od: laik
Datum: 13.01.14 15:22
Snad jen, ze V by melo byt blize k C (v jedne pětině vzdalenosti CB

Moje chyba. "V" ma lezet v jedne ctvrtine mezi C a B. Myslel jsem, ze v zadani je 4CV=VB, ale je tam 4CV=CB. Pomotal jsem to *zed*. "x" to ma spravne.
Ohodnoceno: 0x
