Řešení příhradových konstrukcí

Od: Datum: 10.12.13 12:51 odpovědí: 5 změna: 10.12.13 16:54

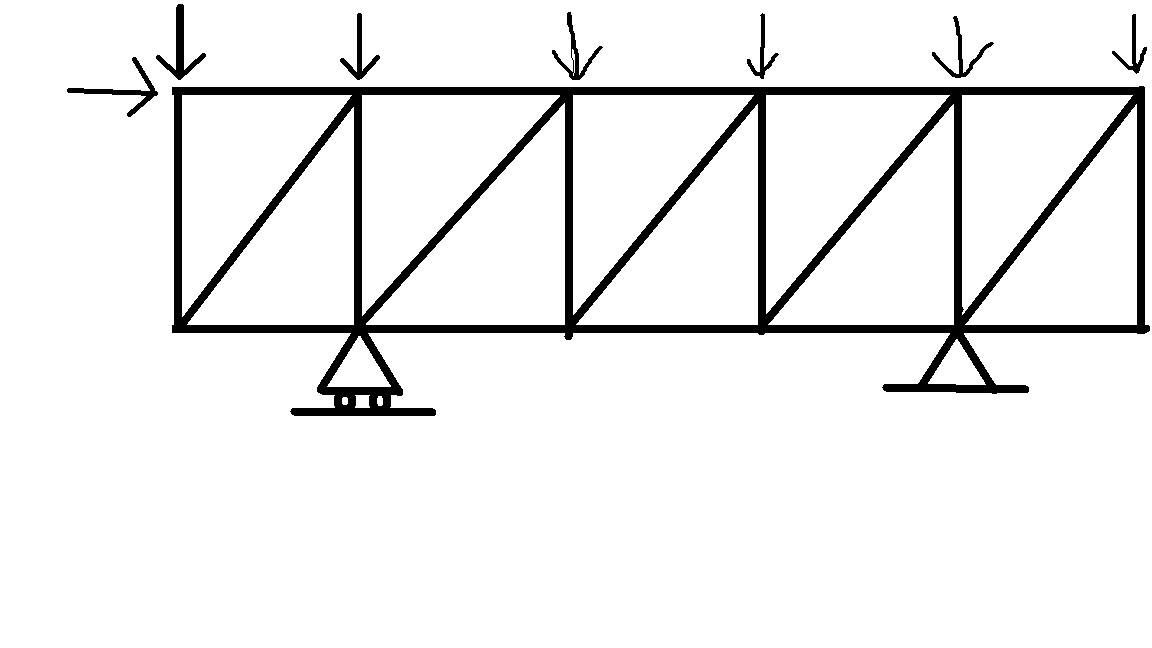

Umíte někdo řešit příhradoviny? A konkrétně takovýto příklad? Hlavně by mě zajímalo jak se to změní, jaký je rozdíl v tom, když jsou ty podpory umístěné tam kde jsou a kdyby byly na krajích. díky



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: 777
Datum: 10.12.13 13:05

Kdyby jsi přihodil i nějaké parametry co to má unést,z jakého to je materiálu atd tak by ti nějaký stavební inženýr mohl pomoct daleko lépe...

Logicky pokud ty podpěry posueš na kraj,bude celá kontrukce daleko více namáhaná na průhyb,když je dᚠdoprostřed tak na ohyb(budou se kraje prohýbat dolu)...pokud by z toho mělo něco být tak bych ještě přidal podpůrné příčky do úhlopříček,tím by se hodně zvýšila pevnost

Ohodnoceno: 0x

Od: tuc
Datum: 10.12.13 13:08

Je to jenom příklad, a zajímámě souvislost mezi rozmístěním podpěr protože všude máme příklady jen s tím podepřením na krajích a já nevím jak se to bde takto měnit

Od: 777
Datum: 10.12.13 14:39

Tak čím více budou opěrné body na kraji,bude celá konstrukce v horizontálním směru namáhaná na průhyb(vodorovné prvky budou mít snahu se prohnout do Učka)...pokud by byla podpěra ve středu,budou mít oba konce snahu se prohýbat dolu

Nejsem nějaký odborník na konstrukce,ale dle mě by toto ani nemohlo fungovat,celá konstrukce by byla nemírně namáhána na sborcení(kvůli těm podpěrám jen na jednu stranu)...aby to mohlo i teoreticky fungovat musely by být výztuhy do úhlopříček

Ohodnoceno: 0x

Od: axusŽ
Datum: 10.12.13 14:04
avatar

Takovato prihradova konstrukce se resi jednak jako samotna prihrada - zda vydrzi jednotlive cleny (na tah a na tlak/vzper) a jednak jako celistvy nosnik.

Jako celistvy nosnim te podpery zachytavaji reakce, leva pouze svisle, prava i vodorovne.

Jako prihrada se rozkladaji sily do os jednotlivych prutu podle jejich vzajemnych uhlu (vektorovy rozklad).

-

Vetsi vzdalenost mezi podperami znamena vetsi pruhyb nosniku, coz v pripade prihradove konstrukce znamena zvysene tahove (pripadne tlakove) namahani vodorovnych prutu (obdoba namahani krajnich vlaken v plnych nosnicich).

Ohodnoceno: 0x

Datum: 10.12.13 16:54

Řeší se to naprosto stejně, jako nosník podepřený na krajích. Samozřejmě reakční síly NEbudou v tomto případě na krajích, ale opět v podporách.

Ohodnoceno: 0x
