Řešení střechy

Od: Datum: 06.12.13 15:38 odpovědí: 17 změna: 21.01.14 21:27

Dokázali byste někdo vyřešit tuto střechu? Nebo mi alespoň poradit nějaké stránky podle kterých bych to zvládla, hledala jsem všude možně ale ty postupy jsou na mě málo podrobné a nevím si s tím rady.

díky moc


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: fretka
Datum: 06.12.13 15:40

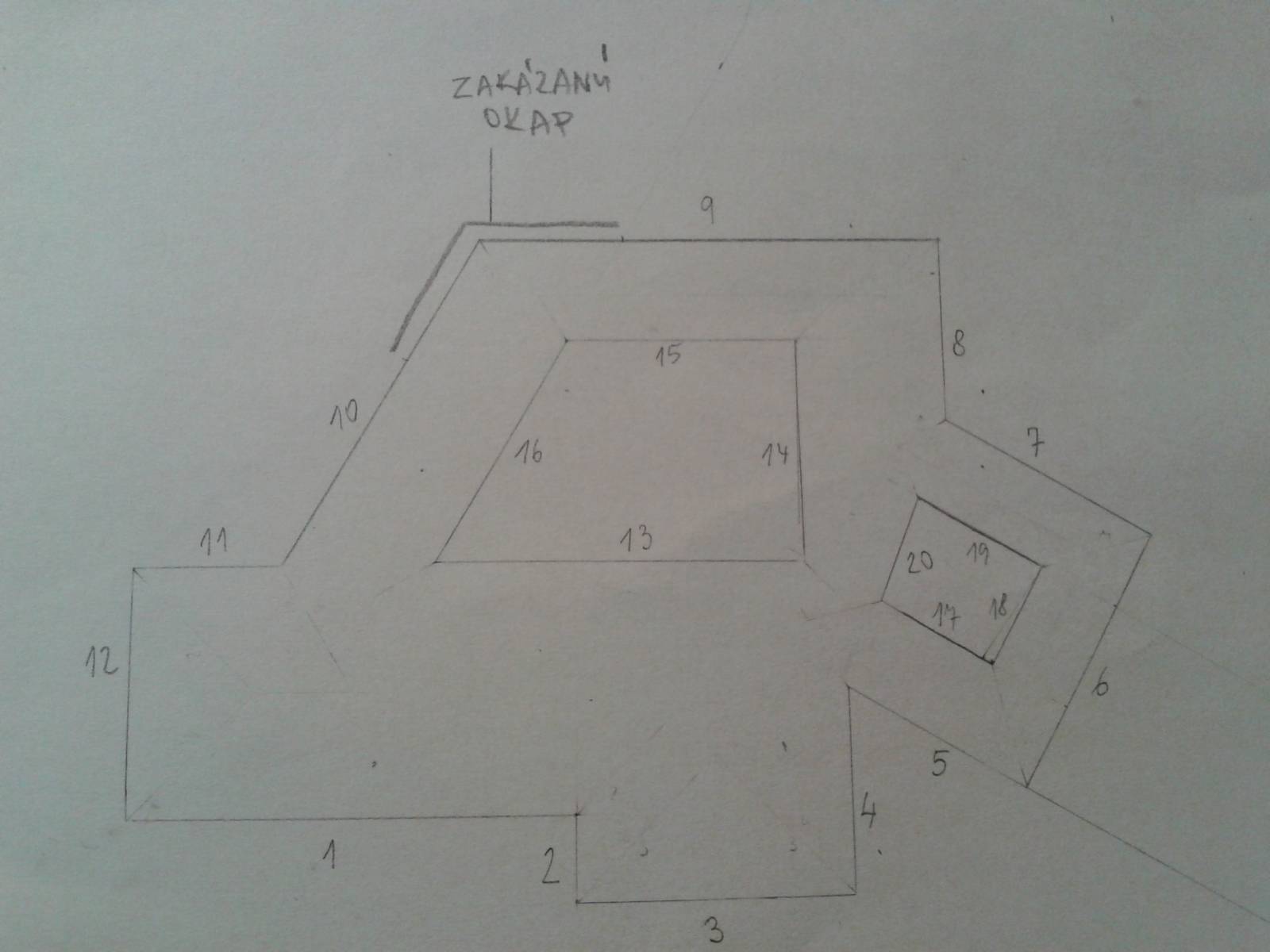

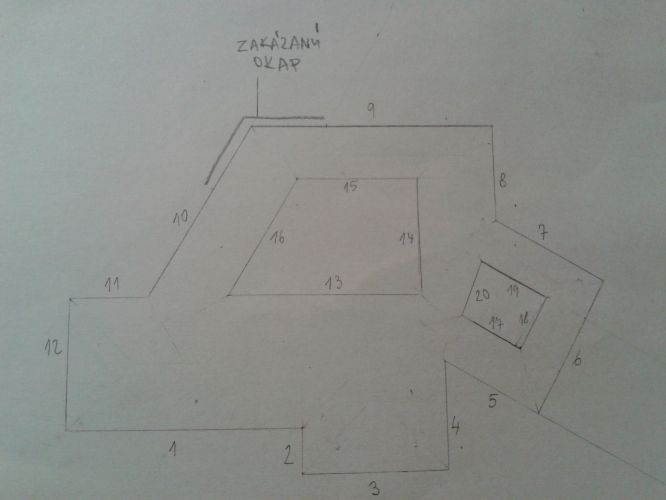

Omlouvám se, obrázek je zde..

Od: neo4440
Datum: 06.12.13 15:46

A čeho řešení?

Ohodnoceno: 0x

Datum: 06.12.13 15:50
avatar

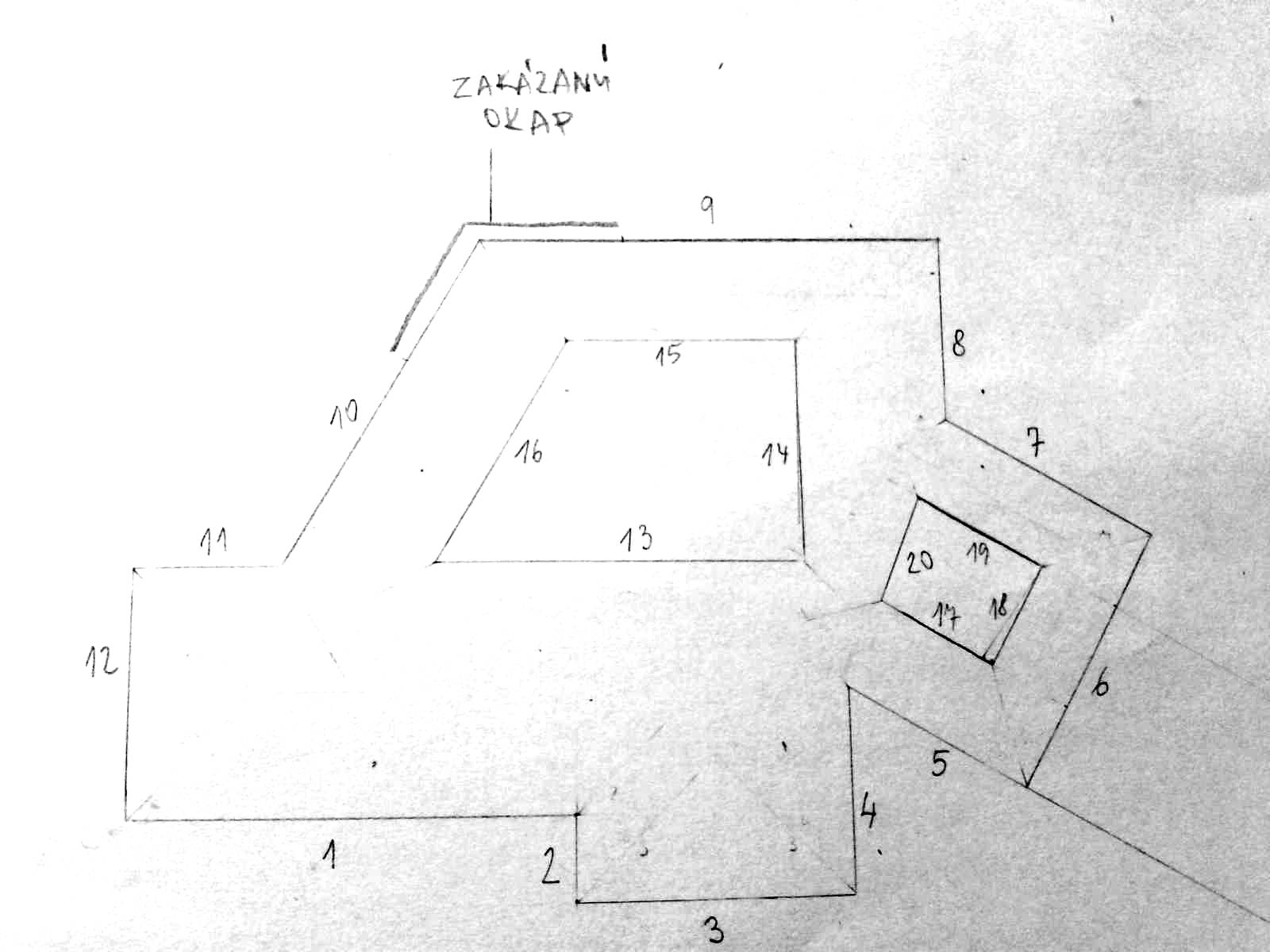

Co chcete řešit, by mne taky zajímalo, ale aspoň jsem trochu upravilobrázek.

Ohodnoceno: 0x

Od: lenu
Datum: 10.12.13 21:17

matně si vzpomínám, že jsme to kdysi dělali v deskritptivě , postupy bych si sama ráda po letech přečetla

Ohodnoceno: 0x

Od: lenu
Datum: 11.12.13 13:17

prošla jsem dost stránek věnovaných řešení střech, ale většinou jsou tam jen řešené příklady, navíc málokdy objekt s dvorem. zakázané okapy jsou více objasněné. postupy ale tak člověk nezíská. zdá se, že opravdu bude zdrojem jen učebnice deskriptivní geometrie.

Ohodnoceno: 0x

Od: luke237
Datum: 12.12.13 02:04

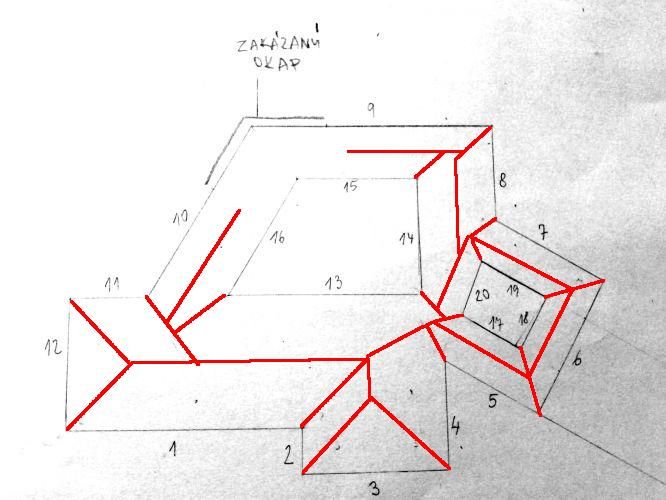

Co se vlastne ma vyresit? Jak postavit sedlovou strechu? Jestli ano, tak je to zajimava uloha. Neco jsem v rychlosti jako priklad namaloval, ale urcite to neni spravne a to ne jen proto, ze nevim, co znamena "zakazany okap" (ze by cela strecha musela byt sklonena do dvora?).

Docela mam v umyslu se nad tim jednou vecer zamyslet a vymyslet nejake obecne selske reseni problemu. Zkusim se take podivat, co k problematice nabizi deskriptivni geometrie.

Ohodnoceno: 0x

Od: luke237
Datum: 12.12.13 05:29
Po vygooglovani daneho tematu a precteni par powerpointovych prezentaci mi doslo, ze dana problematika je velice zajimava a o dost slozitejsi, nez jsem si byl ochotny pripustit. Na druhou stranu jsem nasel i nejakou ucebnici pro SPS-Stavebni, takze to jde zjednodusit na uroven stredoskolaku.
Ohodnoceno: 0x

Od: fretka
Datum: 07.01.14 22:12

jé, už jsem nečekala že se tím někdo bude zabývat, já to ještě pořád nevyřešila, tak kdybys na něco přišel byla bych ráda z těch prezentací to nechápu :-/

Od: luke237
Datum: 08.01.14 13:24

Asi jsem to psal do jineho vlakna s otazkou reseni strech (za posledni mesic se tady vyskytly asi 3), ale Google nabizi odkaz na hodne zdroju, ktere to vysvetluji polopaticky (pro stredni skoly) az po uroven matematiky deskriptivni geometrie od nejjednodussich prikladu az k tech slozitejsim. Urcite si tam najdes neco, z ceho to pochopis. Zacni od toho nejjednodussiho a postupne res slozitejsi a slozitejsi priklady.

Urcite to dokazes. Z tech zakladu, co jsem cetl, jsem to pochopil i ja a to jsem o dane problematice predtim ani neslysel, o cemz svedci i muj amatersky pokus vyse.

Ohodnoceno: 0x

Datum: 08.01.14 13:03

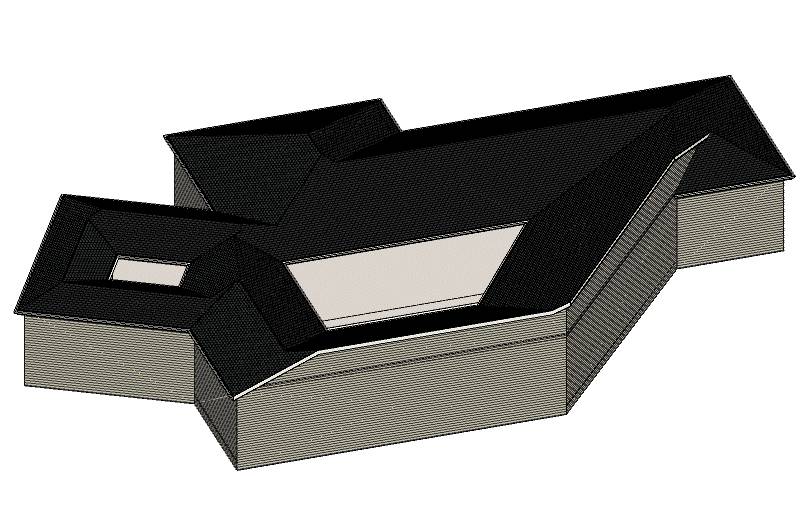

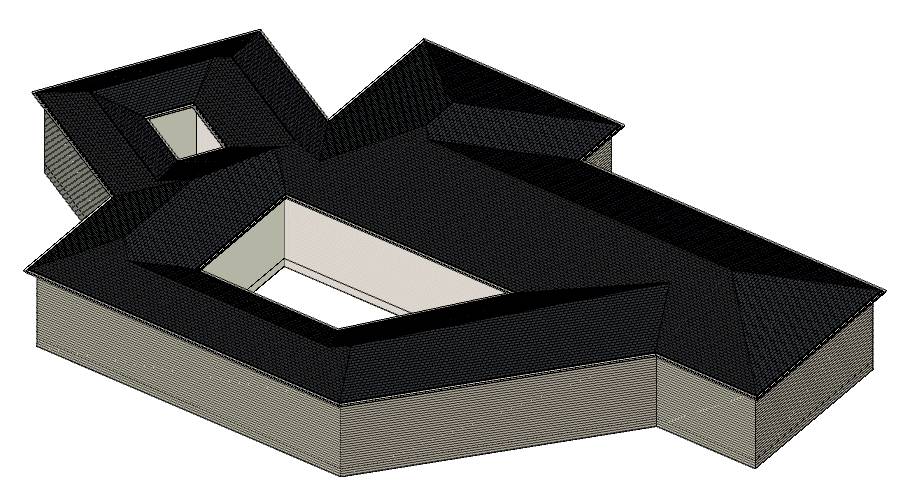

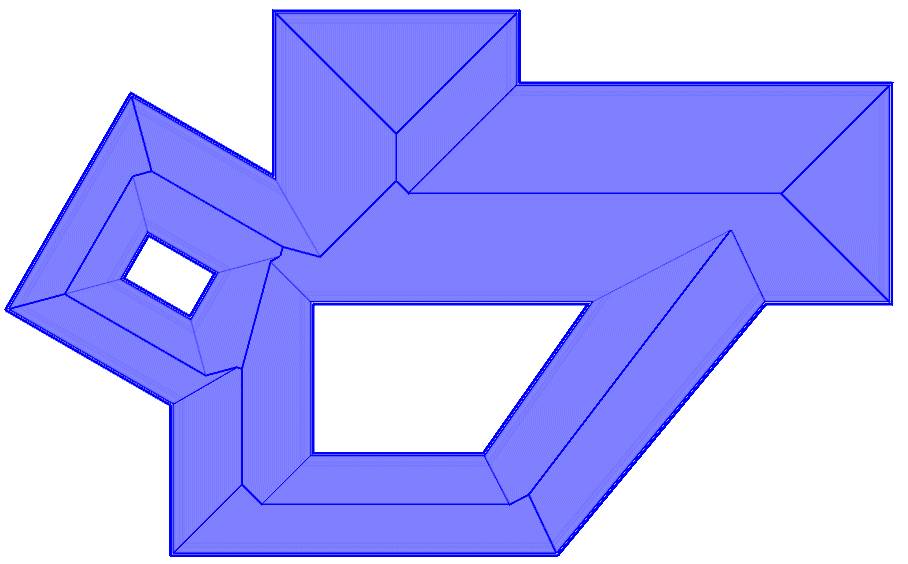

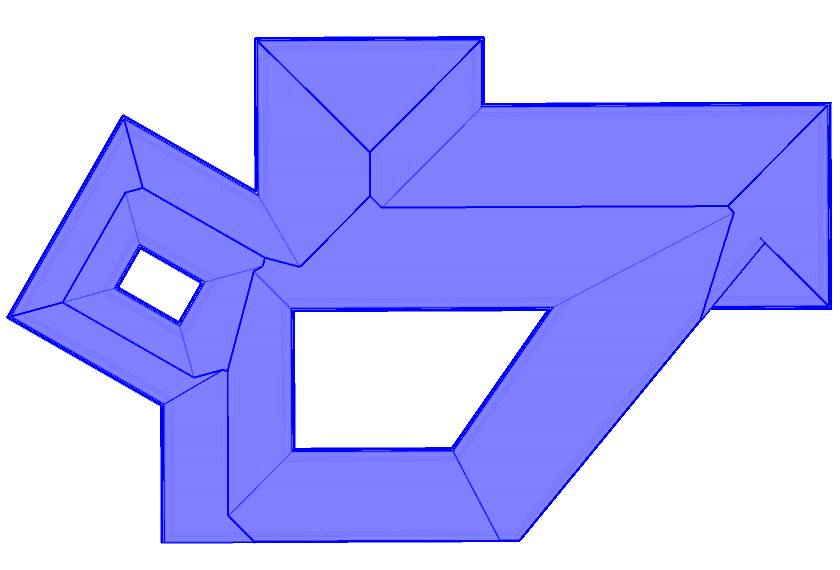

Tak konečně sem se k tomu dostal...

Jinak pro příště doporučuji dodat nějaké rozměry a ne pouze náčrtek.

Ohodnoceno: 0x

Od: luke237
Datum: 08.01.14 13:15
Zapomnel jsi na ten "zakazany okap" v tom tupem uhlu, takze to mas cele blbe. :(
Ohodnoceno: 0x

Datum: 08.01.14 13:27

A to znamená co? pokud nikdo nedoplní zadání, tak je moje střecha dobře

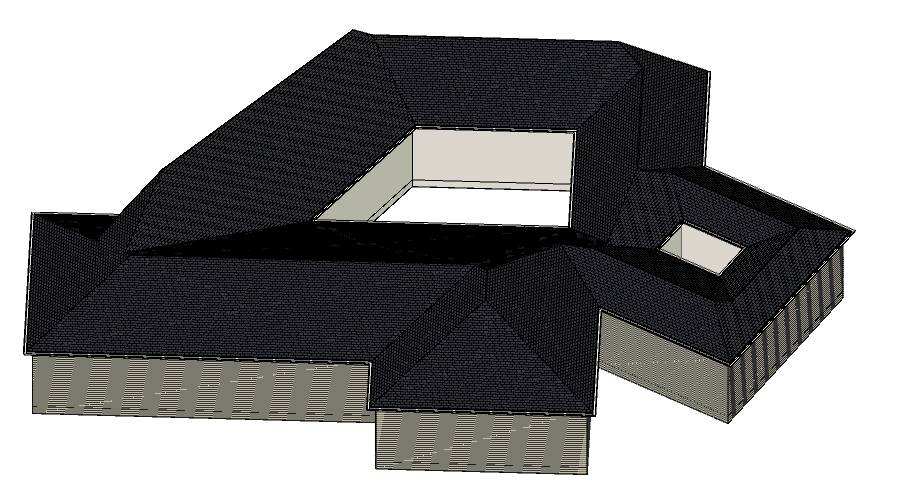

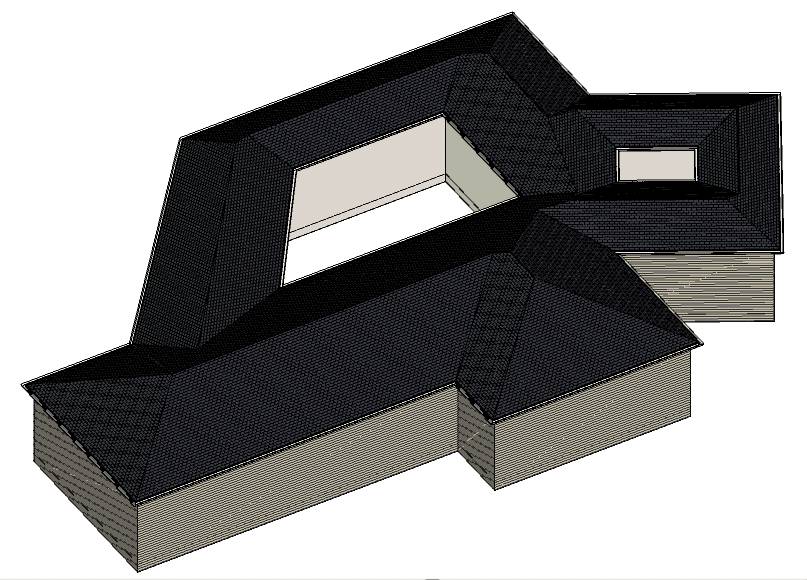

Nebo třeba to má být takto:

Ohodnoceno: 0x

Od: luke237
Datum: 08.01.14 13:40
pokud nikdo nedoplní zadání, tak je moje střecha dobře
Uloha je zadano spravne (podle toho, co jsem videl na webu).

Ten pojem "zakazany okap" znamena, ze tam v tom miste nemuze byt okap, takze se tam musi postavit nejaka celni stena a podle se pak zmeni v tom miste ta strecha.

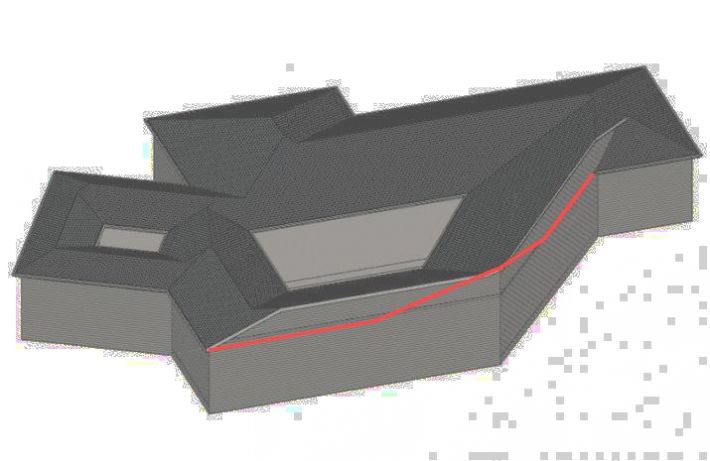

V tom obrazku dole jsem cervene vytahl okraje strechy (az uz okap nebo proste okraj strechy pres ktery nepreteka voda) a pak jeste hreben a uzlabi (nebo jak se to presne nazyva).

Ohodnoceno: 0x




Od: luke237
Datum: 08.01.14 13:43
V tom prvnim (sedem) obrazku ta cervena linka vlastne znamena vysku te steny baraku. Jak vidis, jen v tom rohu, kde je zakazany okap, je ta stena protazena nahoru (narozdil od toho tveho druheho navrhu, kde jsi ji protahl az na uroven hrebenu po cele delce obou stran).
Ohodnoceno: 0x

Od: fretka
Datum: 21.01.14 21:27

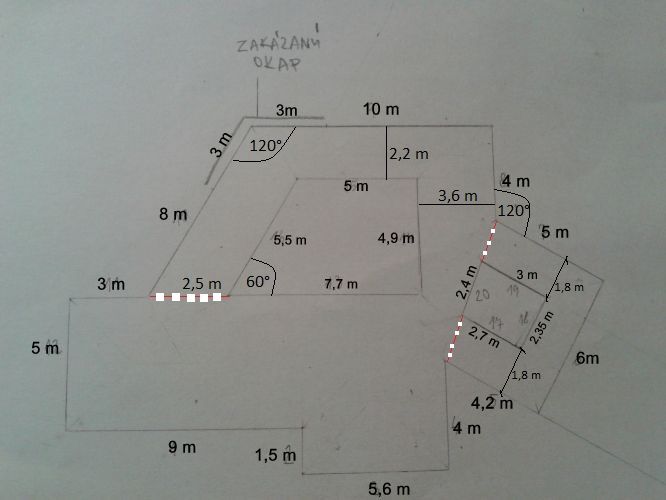

moc moc děkuji, mám ještě prosbu, vložila jsem upřesněný obrázek s rozměry, mohl bys to zkusit tedy ještě jednou s tímto? byla bych ti moc vděčná!

Od: luke237
Datum: 08.01.14 13:29
pro příště doporučuji dodat nějaké rozměry a ne pouze náčrtek
Co jsem tak koukal po webu, tak jeji nacrtek je standardni zadani ulohy pro pouziti v presmetu Deskriptivni geometrie. Tam na konkretnich rozmerech moc nezalezi, jako spise na tom, jestli to clovek dokaze v hrubych rysech nakreslit nebo narysovat podle pravidel navrhu, ktera se prave tou zkouskou zjistuji. Urcite tam u te zkousky pred sebou nemaji nejaky PC s CAD, ale nejpravdepodobneji jen papir s nacrtkem a tuzku. Mozna jeste s pravitkem, ale to bych se docela divil.
Ohodnoceno: 0x

Od: fretka
Datum: 21.01.14 19:03

děkuji moc parada, ještě přikladam zkonkretizované zadání s rozměry, kdyby jsi to vyřešil ještě přímo podle toho bylo by to úžasné! děkuji moc!
