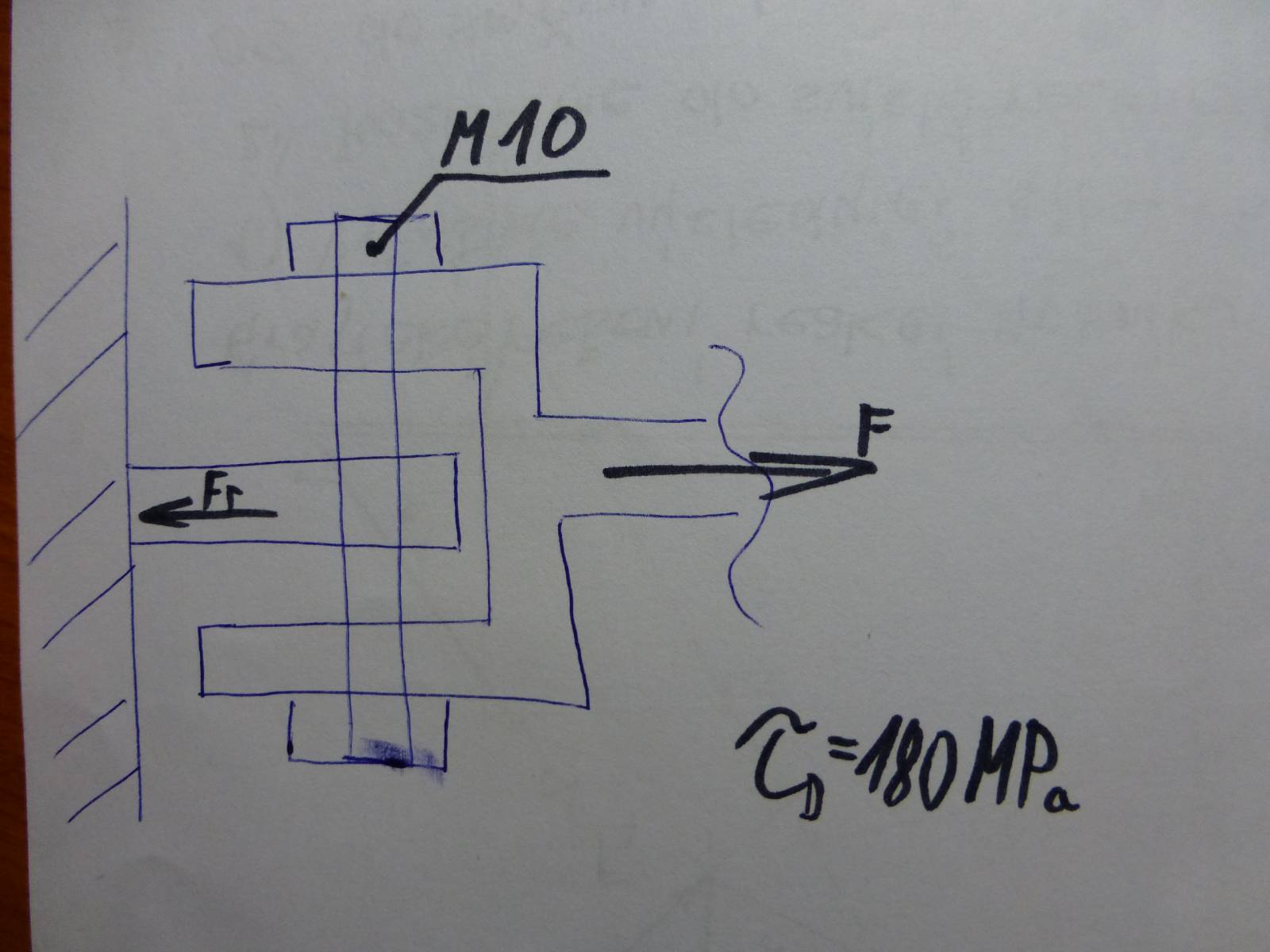

zdravim,potřeboval bych pomoct vypočítat tenhle příklad, v němž mám zadaný jen Tau dovolené 180MPa a drží na třech šroubech opravdu nevím jak se to počítá ale potřebuju to mít moc děkuji.email: milancj @seznam.cz
čekejte prosím, probíhá přenos dat...
No, asi jde o smykové namáhání toho šroubu, že. Teda vidím jen jeden, ne tři. A ty vůle vidlice a oka jsou asi myšleny mnohem menší, než na obrázku. Potom tahovou sílu přenášejí dva průřezy šroubu u prostredního oka a dva u vidlice. A protože chybí další informace, předpokládám, že šroub je nejslabší místo - že oka jsou nadimenzovaná dostatečně, a že síla směřuje přesně v ose.
A síla, která vyvolá zadané smykové napětí je 2 x nosný průřez šroubu x napětí.
Pokud by byl konstruktér slušně vychovaný, nestřihal by šroub v závitu, ale dal by závit jen na konec, potom by nosný průřez byl celý průměr 10 mm (a mělo by to i jiné výhody). ze zadání to ovšem není jasné.
jo dobře chápu, a není na to nějaký vzoreček nebo něco na výpočet?
