S čím potřebujete pomoci? Pro horní uzel platí:

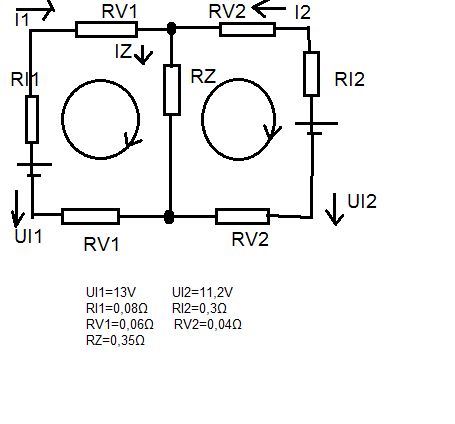

I1 + I2 _ IZ = 0
Pro první smyčku platí:
RI1 I1 + RV1 I1 + RZ IZ + RV1 I1 _ UI1 = 0
Pro druhou smyčku platí:
UI2 _ RV2 I2 _ RZ IZ _ RV2 I2 _ RI2 I2 = 0
Stačí dosadit hodnoty a máme soustavu 3 rovnic o 3 neznámých, kterou vyřešíme.
x: WolframAlfa zvládá i tohle? To zírám.
Je zajímavé, jaké příklady a jaká zapojení už léta dává škola na Kirchoffovy zákony. Zeptejte se lidí z praxe nebo inženýrů, kolikrát v životě takové zapojení viděli nebo takový obvod počítali. Je to podobná hříčka jako kvadratická rovnice, kterou snad nikdo ze středoškoláků v životě nemusel nikdy řešit, nebo i kdyby se snažil, nenašel praktické uplatnění, kde by ji počítal. Ale škola chce takového obvody řešené Kirchhoffovými zákony, je to spíš hra než skutečné počítání, které k něčemu je.
Lepší jsou skutečné kombinované obvody s jedním zdrojem a několika sériově a paralelně řazenými rezistory, s výpočty napětí, proudů a výkonů na jednotlivých odporech. A pak i obvody s impedancemi, které se v praxi opravdu běžně vyskytují.
Původní zadaný obvod je dobrý učebnicový příklad i pro nácvik řešení obvodů maticemi, převést rovnice na řádky matice a řešit jako matici. Elegantní, působivé.
