Zapojení - jak?

sériově?

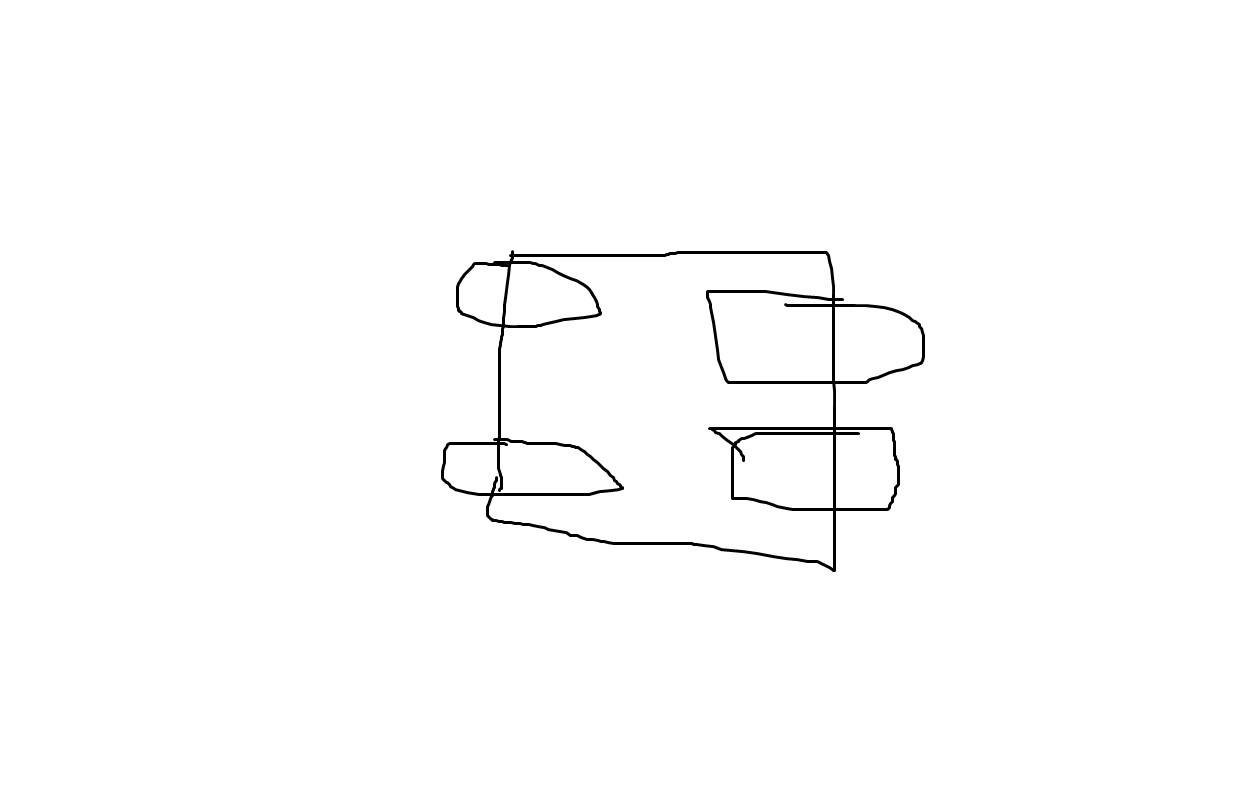

Má to tedy vypadat takhle?

První, spíše formalistická, závada je v tom, že odpory se nezapojují, zapojují se rezistoru. Ale budiž, každý tomu rozumí a pochopí to.

Druhá závada je v tom, že na obrázku chybý vývodu, na to upozornil už mikihans.

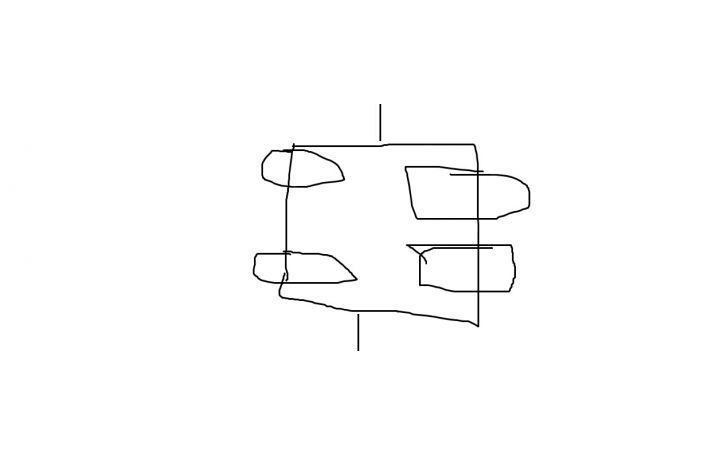

Po odstranění tšchto závad tam vidím dvě možná řešení: jedno máč nakreslené s tím, že vývody budou "uprostřed spodní a horní strany " toho zapojovacího obdélníku. (tedy dvakrát do serie, odpory se sčítají a každá serie rezistorů má odpor 4+4 = 8 ohmů, a tyto resistory pak paralelně _ sčítají se vodivosti, 1/8 + 1/8 = 1/R , kde R je výsledný odpor resistoru, čili 1/4 = 1/R, R = 4Ω

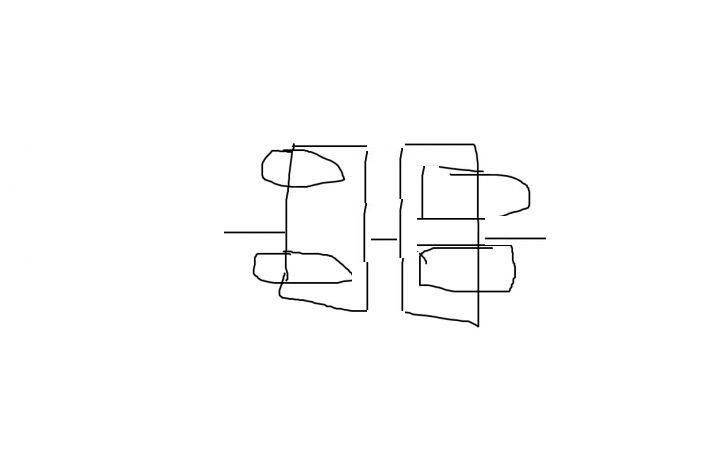

Druhá možnost je ta, kterou navrhl blesk (viz obrázky).

Když už jsme u těch formálních chyb, tak na obrázku nejsou odpory, ani rezistory, ale pojistky :D

Dobrá výtka. On ten obrázek je opravdu poněkud velmi "schematický" (lepší slovo mne nenapadá. i když tohle není to pravé ořechové), já bych ho namaloval jinak, ale nechtělo se mi se s tím babrat, tak jsem jen poopravil obrázek tazatelův. Ostaně bych řel, že na něm nejsou ani tak pojistky, jako nějaké bachroidy. No nic.

Mno, když už jsme u toho. Symbol pojistky je rozdělen podélně... tohle připomíná při trochu fantazie spíše vinutí relé... pánové, jsme my to ale ščóralové

obrázek lépe...
