Kirhoffovy zakony

Od: Datum: 30.10.13 11:17 odpovědí: 11 změna: 08.11.13 22:50

Dobrý den,

momentálně ve škole probíráme kirhofovy zakony a já je pořád nemůžu nijak pochopit :/ proto se obracím na zkušenější. Ještě k tomu jsme dostali ůkol na známky a já si s ním nevím rady. Byla by tu nějaká dobrá duše a pomohla mi pochopit tyto zákony a vypočítat tento ůkol? Předem vám děkuji

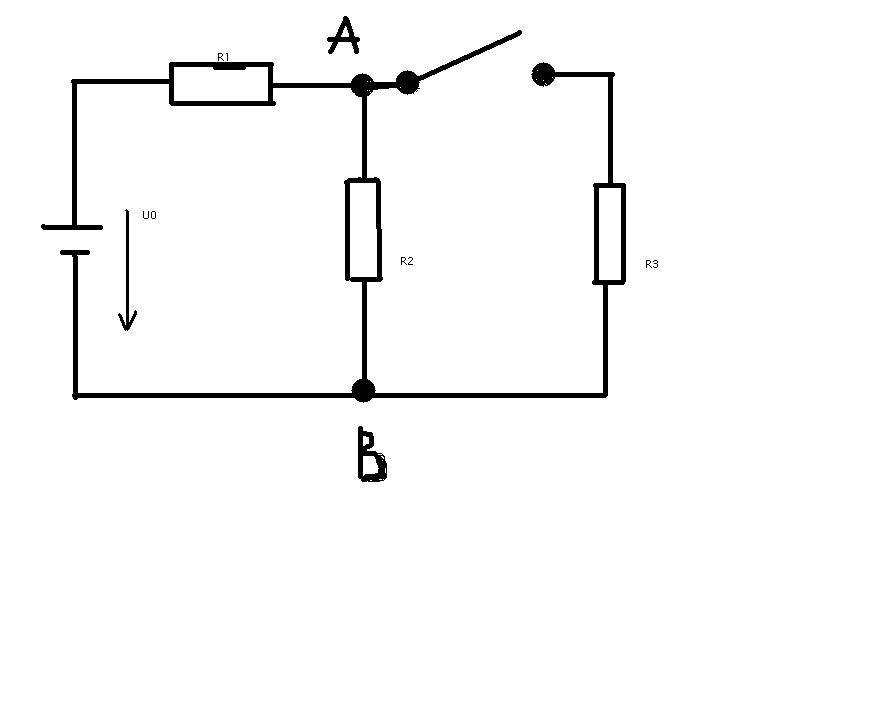

U0=8V
Uab=7V
R2=R3=6Ω

Urči napětí Uab při sepnutí spínače S.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: buss®
Datum: 30.10.13 11:26

Zkus si to nakreslit trochu jinak, je to v podstatě dělič napětí. A vzorec páně Ohma. http://search.seznam.cz/?q=kirchhoff%C5%AFv+z%C3%A1kon&aq=&oq=&sourceid=szn-HP&thru=

Ohodnoceno: 0x

Datum: 30.10.13 12:38

Ale i kdyz nejak dojdu k vysledku tak porad nebudu chapat ten kirhoffuv zakon. Treba kdyz ma clovek vyjadrit 1 kyrhoffuv vzoreckem podle zadani tak to neudelam a o to mi taky dost jde

Od: zabu
Datum: 30.10.13 13:19

Druhý K. zákon zjednodušeně: Součet úbytků napětí na spotřebičích v obvodu se rovná součtu napětí zdrojů v obvodu.

Máš uzavřený obvod U0 - R1 - R2. napětí v něm jsou U0=8V, UR1 = x, UR2 = 7V. Podle kirchhofova zákona tedy musí být napětí U0=UR1+UR2. Tím získáš UR1. R1 si tedy potom spočítáš z poměru odporů R1 a R2.

No a potom už by to nemělo být tak složité. R2 a R3 jsou při sepnutí paralelně, tedy aplikuješ vzoreček pro výpočet paralelních odporů.

nebo na to můžeš jít přes první kirch. zákon.

Součet proudů vstupujících do uzlu se rovná součtu proudů z uzlu vystupujících.

Neboli do uzlu A vstupuje nějaký proud z větve od R1, a dělí se ve stejném poměru jako jsou odpory ve větvi R2 a ve větvi R3.

Víc ti napovídat nebudu. Snaž se.

Ohodnoceno: 0x

Datum: 31.10.13 18:12

a výsledek pro kontrolu by nebyl? :D

Od: buss®
Datum: 31.10.13 18:16

a co tak jít za tebe do školy? Jak se chceš jednou živit?

doplněno 31.10.13 18:17:

prostě si ty zákony vypiš a studuj schema

Ohodnoceno: 0x

Od: luke237
Datum: 31.10.13 18:23

Jeden Kirchhoffuv zakon rika, ze vsechny proudy, ktere do uzlu pritecou, z nej zase odtecou (tedy ze se tak zadny proud "neztrati" nebo "nevznikne") a druhy zakon rika, ze soucet napeti v nejake smycce obvodu je nula (kdyby nebyl, tak tak nejake napeti "vzniklo" nebo "zaniklo"). Oba zakony jsou v podstate variace na zachovani energie - nic nemuze vzniknout nebo zaniknout jen tak samo o sobe.

Pri reseni uloh si tedy sestavis rovnice pro soucet napeti ve smyckach obvodu a z nich spocitas nezname napeti.

Ohodnoceno: 0x

Datum: 31.10.13 18:46

ano to já vím jen nechápu jak sestavovat treba to u toho druheho zakonu jak si clovek musi rozmyslet jestli tam bude plus a nebo mínus

Od: luke237
Datum: 31.10.13 18:57

Ono je v podstate jedno, jakym smerem si oznacis ta napeti, pokud si je vsechny oznacis stejne. Obecne se ale pouziva tok proudu od plus do minus a podle toho se i znaci napeti (tedy pokles napeti od plusu (vyssi napeti) k minusu (nizsi napeti)).

Sestavis si 2 rovnice, jednu pro levou smycku, druhou pro pravou smycku a vyresis to.

Jak uz radil nekdo vyse, pro kontrolu to muzes v tomto konkretni pripade spocitat i mnohem jednoduseji jako obvod se seriovym spojenim R1 R23, kde R23 je paralelni spojeni R2 a R3. Hodnotu R1 si spocitas z hodnot pri rozepnutem spinaci S.

Ohodnoceno: 0x

Od: luke237
Datum: 31.10.13 19:40
Otevreny spinac:
U0 - UAB - UR1 = 0
UR1 = U0 - UAB = 8-7 = 1V (jeden volt)
I = UR2/R2 = UAB/R2 = 7/6 A (amper)
R1 = UR1/I = 1 / (7/6) = 6/7 Ω
Sepnuty spinac:
R23 = R2 || R3 (paralelni zapojeni)
R23 = R2 . R3 / (R2 + R3) = 6.6/(6+6) = 36/12 = 3Ω
Rcelk = R1 + R23 = 6/7 + 3 = 27/7 Ω
I = U0/Rcelk = 8/ (27/7) = 56/27 A = cca. 2A (amper)
UAB = R23 . I = 3 . 56/27 = 56/9 = cca. 6,2V.

V takto jednoduchem obvodu se Kirchhoffuv zakon o souctu napeti ve smycce zjednodusi na bezny vypocet napeti na jedne soucastce.

Navic tato uloha ma 2 stavy (otevreny a sepnuty spinac), takze se vlastne musi resit 2 ruzne obvody.

Nevysla mi moc "hezka" ucebnicova cisla, tak snad jsem tam nekde neudelal chybu.

Kdyz se na to podivam z nadhledu, tak pri otevrenem spinaci mam v obvodu 2 odpory. Jeden ma hodnotu skoro 1Ω a druhy 6Ω a na to druhem je napeti 7V. Pri sepnutem spinaci mam opet 2 odpory (ten stejny skoro 1Ω ) a druhy 3Ω a na tom druhem je napeti 5,4V, tedy pokles napeti, coz se s ohledem na nizsi hodnotu odporu nez v situaci s rozepnutym spinacem ( 6Ω → 3Ω ) dalo ocekavat.

Ohodnoceno: 0x

Datum: 08.11.13 22:29

Děkuji všem za snahu ale nakonec jsem to pochopil sám .

Od: buss®
Datum: 08.11.13 22:50

To je pochopitelně ideáálníí! Nejen něco poslechnout, pak přijde jiné schema a ...

Ohodnoceno: 0x
