Příklad z elektrotechniky

Od: Datum: 18.10.13 16:49 odpovědí: 1 změna: 18.10.13 17:42

Dobrý den,

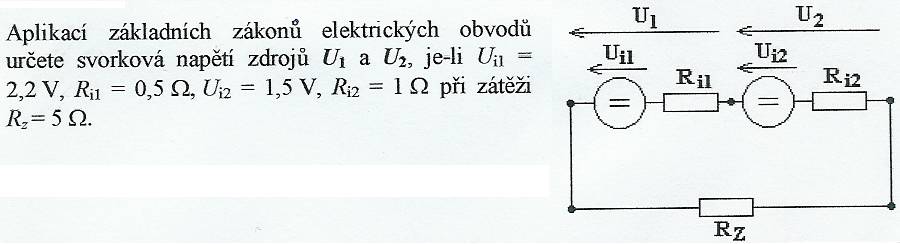

prosím, ukažte mi řešení nebo návod na postup u tohoto příkladu:



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 18.10.13 17:42

Oba zdroje jsou řazeny v serii, vnitřní odpory zdrojů jsou také v serii spolu se zatěžovacím odporem.

U = Ui1 + Ui2 = 2,2 + 1,5 = 3,7V; R = Ri1 + Ri2 + Rz = 0,5 + 1 + 5 = 6,5Ω ; I = 3,7/6,5 = 0,5692A

U1 = Ui1 - Ri1*0,5692 = 2,2 - 0,5*0,5286 = 1,915V; U2 = 1,5 - 1*0,5692 = 0,931V

Uz = 1,915 + 0,931 = 2,846V; Iz = 2,846/5 = 0,5692A = I

OK?
