Jak na to?

Od: Datum: 02.12.12 14:29 odpovědí: 12 změna: 04.12.12 17:34

Ahoj

Mám predmet technicka mechanika vubec nechapu jak udelat graf jak to zjistit.

F1[10,60,250 stupnu,50N]

F2[30,40,200 stupnu,20N]

F3[50,70,300 stupnu,25N]

Prosím o podrobne vysvetleni jak zacit stim grafickyma vyslednicema myslim ty uhlopricky a pak ten vypocet.

prosim poradte


avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: uska®
Datum: 02.12.12 16:54


Já vás nepotěším. Co jste dělal ve škole při probbírání této látky? Spal a nebo jste měl angínu? Jak to řeší soused? Nebylo by lepší se nechat doučit spolužákem?


Od: petapeta*
Datum: 02.12.12 18:38


Síla v rovině je zadána:

1. Souřadnicemi působiště síly.

2. Směrovým úhlem αF udávající sklon nositelky síly a její smysl. Úhel je potom měřen v kladném smyslu osy x k vektoru síly proti pohybu hodinových ručiček.

3. Velikostí síly F (N).

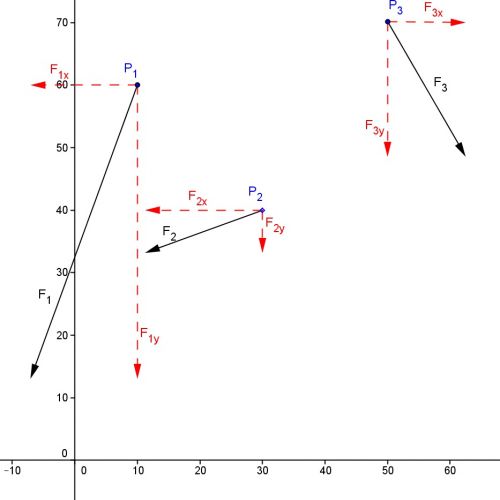

Pak můžete určit složky F1x, F1y, F2x, F2y, F3x, F3y, jednotlivých sil a jejich sečtením získáte složky Fx, Fyvýslednice.


Datum: 02.12.12 20:20


Ahoj prosím potřeboval bych ještě detailnejsi popis

To 60 a 10 bych ještě chápal ale jak poznam jak udelat ty stupně do toho narysovat? + jak tam poznam ty treba 50N

doplněno 02.12.12 20:23:

už chápu jak udělat ty carkovany červený čáry to chapu ale co ty plny cerny cary ty poznám jak? to jsou ty N a stupne? jeste tohle vysvětlit prosím a existuje ktomu jeste vypocet? nejakej vzorec?

Od: petapeta*
Datum: 02.12.12 21:26

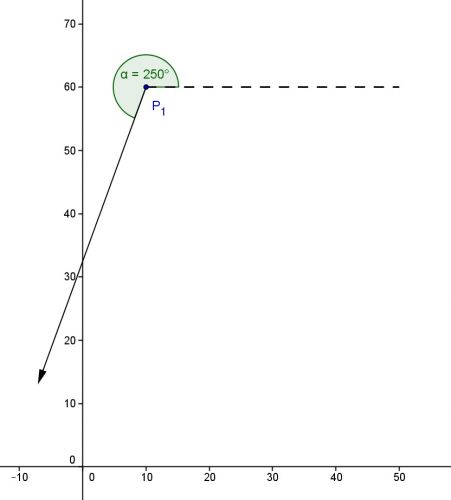

Je zadáno:

F1[10,60,250 stupnu,50N]

Souřadnice působiště jsou [x = 10, y = 60],

250 ° je směrový úhel αF,

50 N je velikost síly, F = 50 N.

Sílu znázorníme úsečkou dlouhou 50 mm (1 mm odpovídá 1N). Ale můžete si zvolit i jiné měřítko, např. 1 mm odpovídá 2 N a podobně.


Datum: 02.12.12 22:12


aha díky moc,takže ten úhel pak staci uz jen zjistit pomoci uhlomeru a udelat usecku dlouho podle toho kolik ma N.

Kdyz to takhle vsecko narysuju jak pokračuje priklad dál?

nejaky vzorec? prosím ještě tohle vysvětlit :)

doplněno 02.12.12 22:15:

Pak můžete určit složky F1x, F1y, F2x, F2y, F3x, F3y, jednotlivých sil a jejich sečtením získáte složky Fx, Fyvýslednice.

prosím muzete mi to sem rozepsat prosím moc

Od: petapeta*
Datum: 03.12.12 12:32


Včera jsem sem vkládal příspěvek, ale není tu.

F1x = F cos α ; F1y = F sin α atd.

Fx = F1x + F2x + F3x

Fy = F1y +F2y + F3y

doplněno 03.12.12 19:02:

Podle zadání je

F1x = F1 cos α = 50⋅cos 250° = . . . F1y = F1 sin α = 50⋅sin 250° = . . .

F2x = F2 cos α = 20⋅cos 200° = . . . F2y = F2 sin α = 20⋅sin 200° = . . .

F3x = F3 cos α = 25⋅cos 300° = . . . F3y = F3 sin α = 25⋅sin 300° = . . .

Pomocí kalkulačky by neměl být problém vypočítat jednotlivé složky, např.

F1x = _17,1 N → http://www.wolframalpha.com/input/?i=50*cos+250%C2%B0+


Datum: 03.12.12 16:03


F1x = F cos α ; F1y = F sin α atd.
Fx = F1x + F2x + F3x
Fy = F1y +F2y + F3y
Aha a co za to mam dosadit? prosim napsal byste mi to? jsem uplne tupej na to ):
tak treba to F1x co za to dat ty newtony? co znamena to F.cos alfa? co za to napsat za cisla? prosim ete tohle mi sem napiste a bude to oka
doplněno 03.12.12 16:07:

F1x, F1y, F2x, F2y, F3x, F3y, jednotlivých sil a jejich sečtením získáte složky Fx, Fyvýslednice.pořádně jsem si to precetl a chapu vsecko se to secte,takže mam secist zvlast Fx cisla a Fy cisla ze? a pak uz jen napise FX rovna se a cislo kterymi vyslo a pak to samy u Fy že jo? to je cely priklad?ze?

doplněno 03.12.12 16:09:

F1x = F cos α ; F1y = F sin α atd.

okay takže to secteni chapu ale co stema cosin alfa F?

to mam pocitat jak?

Datum: 03.12.12 21:46


ok takže tenhle priklad chápu.moc dík za pomoc

mohl byste jeste sem napsat nejaky priklady tocivych momentu? my na to budem mit test. ): neni tenhle priklad z tech tocivych momentu?

Datum: 03.12.12 22:31


aha takze už chápu jak spočítat slozky a az je budu mit vypocitany mam snima ještě něco dělat nejak je secit?

takže me vyslo F2X -18,79 F3X 12,5

F1Y -46,98

F2Y -6,84

F3Y -21,65

ok takze tohle me vyslo a ted stim co?

doplněno 03.12.12 22:38:

ted mě napadlo neemam to resit,tak že jak mě vysli ty F1X F2X F3X sečíst je a výsledek bude Fx a to mě vyslo -23,39

a u F1Y F2Y F3Y to co me vyslo pomoci podle toho pocitani stema sinusama a cosinusama taky jsem secetl nbo odecetl a to me vyslo Fy -75,47

je to takhle spravne?

Od: petapeta*
Datum: 04.12.12 17:15

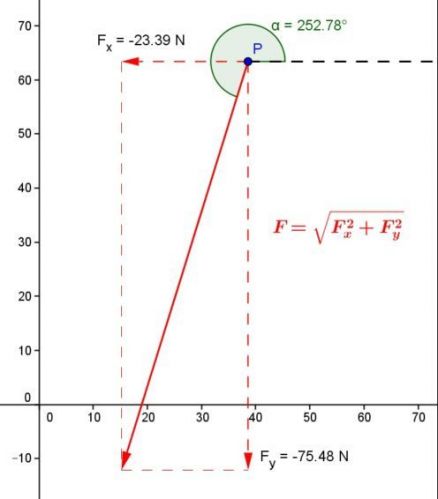

Tak a nyní je zapotřebí vypočítat úhel α a pomocí Pythagorovy věty velikost výslednice.


Datum: 04.12.12 17:34


takže až dopočítám to podle ty pyth. věty priklad je hotovej?

ještě mi prosim vysvetlete jak udelat ten graf co jste sem nakreslil?kde jste vzal tech 252,78 stupnu?

a ty carkovany cerveny cary jste tam do toho grafu urcil jak? jeste tohle vysvetlit prosim jak ste na ten graf prisel

doplněno 04.12.12 17:40:

prosím napsal byste mi sem ete nejaky priklady tocivych momentu? ja bych to zkusil sam vypocitata pak bych to nafotil a dal to sem a podival byste se na to kdyz tak prosim

Od: petapeta*
Datum: 02.12.12 18:40

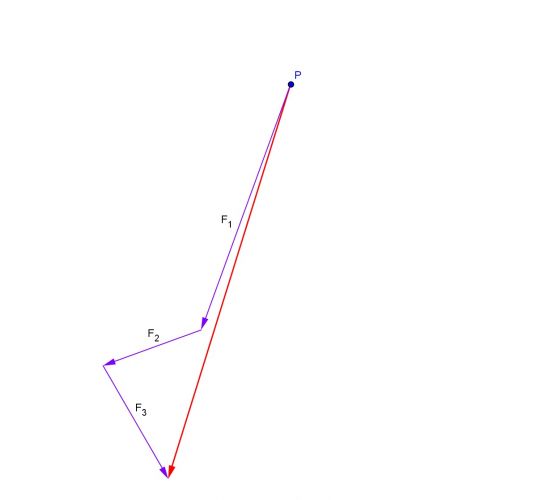

Také lze úlohu řešit graficky pomocí silového mnohoúhelníku.
