Statika - Přiklad

Od: Datum: 09.09.12 21:33 odpovědí: 5 změna: 10.09.12 23:25

Zdravím, sotva jsem na nové škole a dostaly jsme domácí ůkol ale já si nevím rady protože jsem kašlal na základku

Mohl by mi tu někdo prosím vypočítat tenhle příklad a říct mi k tomu postup krok ke kroku? děkuji

F1 = 200N

F2 =400N

F3 = 150N

Alfa1 = 30°

Alfa2 =45°

Alfa3 =90°


avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 09.09.12 21:47

avatar

A bude ještě nějaký obrázek?

doplněno 09.09.12 21:47:

Co jest počítati?


Od: dexion*
Datum: 09.09.12 21:51


obrázek jsem si neudělal ale mám nadpis látky:

Síly působící v jednom bodě - určímé sil podle početně a graficky

Datum: 09.09.12 22:44

avatar

Té větě prostě nerozumím.

Nejspíš jde o to, určit výslednici těch tří sil, a ty úhly asi představují odchylku ... ale od čeho? Od svislého směru? V každém případě ten obrázek je podstatný, tím je třeba začít. Když je v zadání "určete graficky", tak prostě musíte kreslit.

doplněno 09.09.12 22:45:

Já nechci kritizovat češtinu, když otázka je z něčeho jiného, ale češtiina by měla být aspoň taková, aby věty dácaly nějaký smysl. To, co jsem napsal, není smysl těch vět, ale mé tušení o něm.

doplněno 09.09.12 23:30:

dávaly


Od: dexion*
Datum: 10.09.12 21:59


Zdravím, omlouvám se za nepochopení, koukl jsem se do sešitu a tohle je zadání, příklad je uplne nahore:

sily pusobici v jednom bode - urcime sily pocetne a graficky

graficky:a) pomoci rovnobeuniku (2 az 3 sily)

1) volba meritka

2) nakres sil

3) zhotoveni rovnobezek ze silami

4) vysledna sila je uhlopricka

5) odmereni a prepocitani meritka

Fv = ...N

alfa v = ...°

a) pomoci rovnobezek

b) je pomoci siloveho obrazce

1) volba meritka

2) nakres sil

3) na plose zvolime bod o

4) preneseni rovnobezky sily F1 s pocatkem v bode o

5) preneseni sily F1 s pocatkem na konci sily F1

6) atd..

7) vysledna sila na pocatek v bode o a konec na konci posledni sily

8) preneseni rovnobezky stejne sily do puvodniho obrazce

9) prepocitani meritka

to je vse co mam v sešitě, priklad je nahore. pokud tohle neni vsechno a je nutný obrázek tak ho zkusim načrtnout tady v PC,

problem mam to udelat graficky, ale početně to umim. děkuji

doplněno 10.09.12 22:00:

PS: omlouvam se za preklepy

Datum: 10.09.12 23:25

avatar

Ten obrázek budete potřebovat hlavně vy k tomu grafickému výpočtu; grafický výpočet spočívá právě v tom, že se ty vektory namalují a pak různě přesouvají. To dáme dohromady s tím, co píšete, ale až zítra. Jen: nikde tam nemáte napsáno, co je úhel alfa. S tím si nějak poradíme, ale předběžně: víte to? Nemluvili jste o něm někde dřív?

doplněno 11.09.12 17:52:

Tak se na to podíváme. K nakreslení síly v rovině a jejímu popsání potřebujete souřadnou soustavu (vlastně postačí jedna osa té soustevy nebo aspoň její směr), síla je určena velikostí (velikosti uvádíte v zadání) a směrem (směr je určen úhly, které příslušný vektor svírá s kartézskými osami, ale stačí znát jeden z nich, a to je ten váš ůhel alfa, který síla svírá s osou x. Vzhledem k tomu, že, jak píšete, početně to umíte, tohle vše zřejmě víte.)

Teď k té grafice: máte předvést dva postupy. První je rovnoběžník sil, který se používá pro dvě síly, čili tuto metodu budete muset aplikovat dvakrát; nejprve si vyberete dvě síly, graficky si je znázorníte (k tomu slouží ty první body z vašeho popisu, cituji:

1) volba meritka
2) nakres sil
3) zhotoveni rovnobezek ze silami
Ty první tři body musíte udělat pro konkrétní zadání co nejpřesněji, protože výsledek pak budete zjišťovat měřením.Volba měřítka je nutná k tomu, abyste mohl ty síly právě nakreslit přesně; k zobrazení samozřejmě patří i nakreslení zadaných ůhlů No a výsledek zjistíte podle bodu 4:
4) vysledna sila je uhlopricka

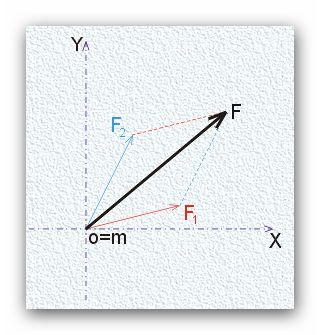

podle přiloženého obrázku (který se samozřejmě netýká vašeho konkrétního zadání). Pak postup opakujete s výslednicí a zbývající silou; měření výsledku podle bodu 6
5) odmereni a prepocitani meritka
Fv = ...N
alfa v = ...°
samozřejmě stačí až u té poslední výsledníce, ta první je jen mezivýsledek.
Stačí vám tento návod i jako inspirace k druhé metodě, nebo potřebujete ještě další návod? (Ten bych dal do další odpovědí, do jedné odpovědi lze dát jen jeden obrázek. (anebo se podíveje sem.)
