Skládání sil

Od: Datum: 11.05.13 10:27 odpovědí: 8 změna: 11.05.13 19:15

Dobrý den, ve škole počítáme úlohy týkající se skládání sil. Vůbec tomu nerozumím a nevím, jak vypočíst tento příklad. Byl by někdo tak ochotný a naznačil postup?

Jsou dány síly F1=50N a F2=30N. Tyto síly svírají úhel Alfa o velkiosti 120 stupňů. Určete velikost a směr výslednice.

Předem děkuji!


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: kocour17*
Datum: 11.05.13 11:01

Jsou dvě řešení

1) grafické- přes vláknový obrazec

2)početní - rozklad sil od osy X,Y

Ohodnoceno: 0x

Od: nero33*
Datum: 11.05.13 14:40

kocoure, to se ani vláknovým polygonem dělat nemusí, stačí, když nakreslíš obě síly, uděláš výslednici a odměříš si jí.

Ohodnoceno: 0x

Od: 98349835983498359834983598
Datum: 11.05.13 11:10

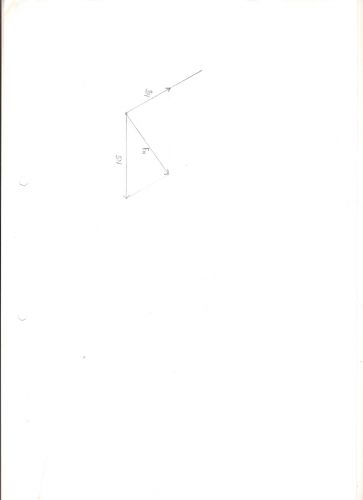

Dobrý den, když potřebujeme určit velikost a směr výslednice, musíme si nejprve narýsovat tyto dvě síly (např. 10N=1cm). Dostaneme tedy 2 úsečky (5 a 3 cm) svírající úhel 120 stupňů. Pak z toho dorýsujeme čtyřúhelník (viz obrázek). Výslednice (Fv) je úhlopříčka tohoto čtyřúhelníku.

Ohodnoceno: 0x

Od: noh
Datum: 11.05.13 12:21

Ano, děkuji, toto chápu. Ale jak na příklad početně?

Od: axus®
Datum: 11.05.13 14:11
avatar

Pomoci kosinove vety.

Nakresli si vektory, kde lezi znamy uhel, pak zkoukni tvar kosinove vety a hned bude jasne co kam dosadit.

Ohodnoceno: 0x

Od: nero33*
Datum: 11.05.13 15:04

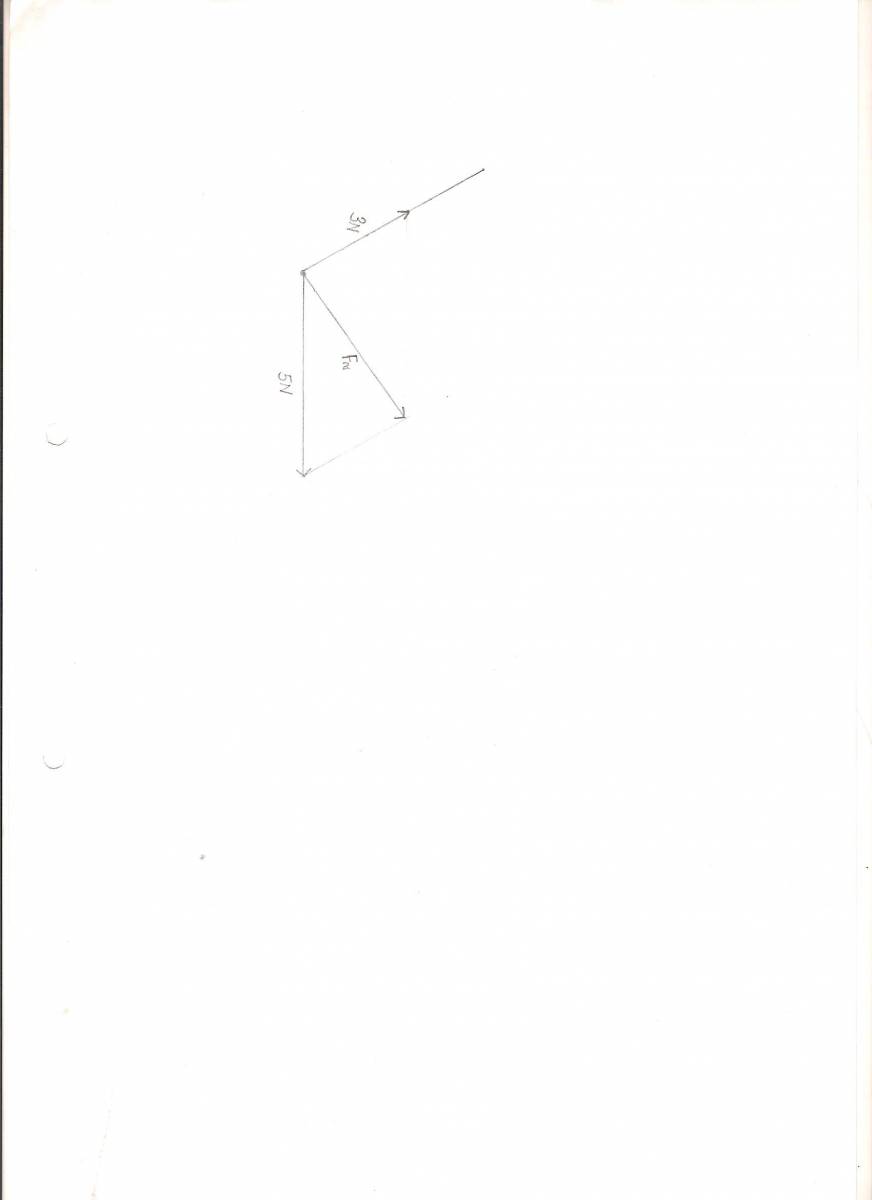

Vycházím z už přidaného obrázku:

1) Volba souřadnicového systému: třeba x je kladné doprava a y nahoru

2) sestavení rovnic pro osy x a y:

x: - F2* cos(180°-120°) + F1 - Fvx= 0

x: - F2 * cos(60°) +F1 = Fvx

Fvx = 35 N

y: F2 * sin(180°-120°) - Fvy = 0

y: F2 * sin(60°) = Fvy

Fvy = 26 N

3) Velikost výslednice

Fv = odmocina(Fvx² + Fvy²) = 43,6 N

4) Úhel výslednice vůči ose x (třeba beta)

tg ß = Fvy/Fvx

ß = arctg (Fvy/Fvx) = 36°36´

kdyžtak to někdo zkontrolujete, třeba jsem se někde seknul.

Ohodnoceno: 0x

Od: nero33*
Datum: 11.05.13 15:06

Místo těch smajlíků je závorka, ono se mi změnilo.

Ohodnoceno: 0x

Od: noh
Datum: 11.05.13 19:15
