Mongeovo promítání - rotace trojúhelníku

Od: Datum: 26.02.13 21:54 odpovědí: 2 změna: 26.02.13 23:22

Dobrý den, měl bych takovou prosbičku, a to takovou jestli by mi někdo neporadil krokově postup při řešení této úlohy:

V Mongeově promítání zobrazte těleso, které vznikne rotací trojúhelníku ABC
kolem strany AB. A[30; 10; 80], B[40; 85; 20], C[10; 70; 65]. Sestrojte přesnì body
dotyku obrysových površek s elipsou a vyznačte viditelnost.
Volte levotočivou souřadnicovou soustavu.
Budu moc vděčný za jakoukoliv reakci, díky :)

Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: monge
Datum: 26.02.13 22:56
Rotací trojúhelníka ABC vznikne rotační dvojkužel, tj. dva kužele se společnou podstavou. Jeden kužel má vrchol v bodě A, druhý kužel má vrchol v bodě B. Osou obou kuželů je osa rotace o = AB. Společná podstavná hrana prochází bodem C.
Bodem C proložíme rovinu kolmo k přímce o. Sestrojíme průsečík S přímky o s rovinou. Bod S je středem společné podstavy, která leží v rovině a je ohraničena kružnicí k procházející bodem C.
.

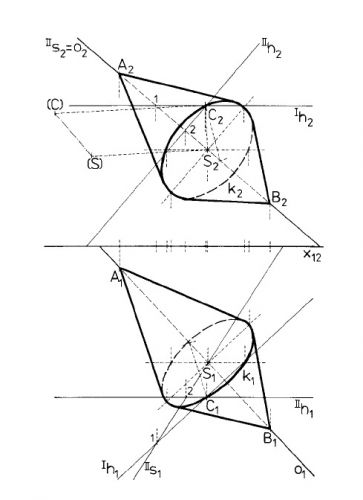

Mělo by to vypadat podobně jako je na obrázku.
Ohodnoceno: 0x

Od: razi
Datum: 26.02.13 23:22

díky za odpověď :)
