Elipsa - jak jí sestrojit

Od: Datum: 26.02.13 16:01 odpovědí: 6 změna: 27.02.13 12:19

Zdravím, chci se zeptat, jak mám narýsovat elipsu? Nemám nic zadaného, může to být libovolná elipsa.. Já jsem chyběl a nevím, jak to narýsovat. Prosím ale, vysvětlete mi to nějak "srozumitelně" ;) Díky předem za to, že se s tím budete pachtit a napíšete to :D


avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: hop®
Datum: 26.02.13 16:05

avatar

Vzít kousek provázku a uzlíkem z něj udělat očko. Pak zapíchnout dva špendlíky (ohniska). Vzít tužku. Provázek dát okolo obou špendlíků a tužkou napnout. Pak dát tužku na papír a při napnutém provázku tužkou objet špendlíky... ;)

Délka provázku musí být (o něco) větší než dvojnásobek vzdálenosti ohnisek (špendlíků)...

Ohodnoceno: 4x

Od: falafel
Datum: 26.02.13 16:10


:D díky :D a jde to ještě nějak pomocí pravítek a kružítek a křivítek ;)?

Datum: 26.02.13 16:13

avatar

Jde to krásně pomocí tzv. bodové metody.


Od: hop®
Datum: 26.02.13 16:50

avatar

Kromě popsané "zahradnické" metody jsou i jiné postupy konstrukce, bodová, proužková...

Než sem opisovat postupy, raději doporučím zagooglit "konstrukce elipsy" a vybrat vhodný způsob i s popisem.


Od: elipsa
Datum: 26.02.13 16:58

Konstrukce pomocí oskulačních kružnic, neboli kružnic křivosti. Poloměry těchto kružnic nahrazují křivku v její jisté části – u elipsy je to v úhlu 30° od os elipsy (hlavní i vedlejší). Nejčastěji používaná konstrukce.
Postup konstrukce:

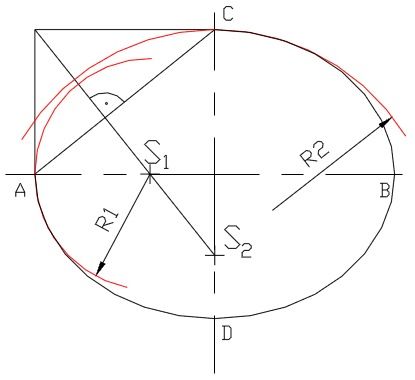

Nad jednou čtvrtinou elipsy sestrojíme obdélník. V obdélníku sestrojíme úhlopříčku, která spojí vrcholy elipsy. Na tuto úhlopříčku vedeme z vrcholu obdélníku kolmici, která na hlavní
ose určí střed křivosti S1 a na vedlejší ose S2. Sestrojíme kružnice křivosti o poloměrech R1 a R2 – viz obrázek. Mezeru mezi kružnicemi doplníme křivítkem. Při trochu pečlivé konstrukci a tehdy, není-li rozdíl mezi hlavní a vedlejší osou veliký, je konstrukce poměrně přesná.

Od: asd*
Datum: 27.02.13 12:19


Tohle ale není konstrukce elipsy, ale jen náhrada přibližným tvarem... Ostatní způsoby (špagát, body...) vytvoří přímo danou elipsu, kružnice jen podobný tvar.
