Snad už poslední příklad...
Třífázový AM s kotvou na krátko typ Sg 280M6 má tyto jmenovité údaje:
napětí 3x400V, proud I1n=100A, výkon P2=55kW, n=985min(-1),f=50 Hz, účinnost motoru ný(AM)=89,3%, krytí IP 55, cos fí1N=0,89
a)nakreslete jedno nebo vícepólové schéma obvodu s AM, označte důležité veličiny a parametry, proveďte stručný rozbor a naznačte postup řešení. Pro určení J (AM) (bod e) si nakreslete pomocný kótovaný náčrtek rotoru.

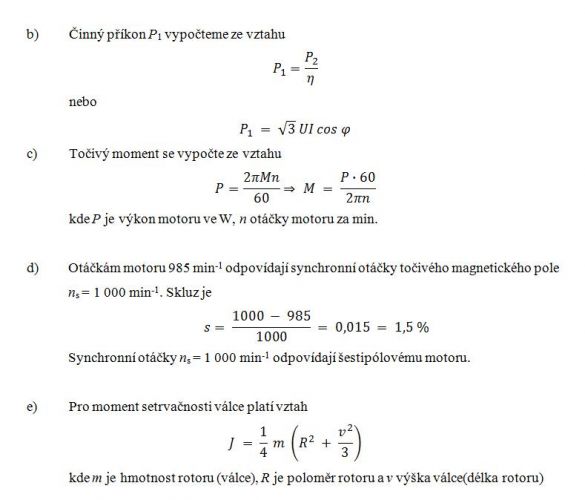

b) Jmenovitý příkon motoru
c) jmenovitý točivý momont na hřídeli motoru (při jmenovitém zatížení)
d) jmenovitý skluz
e)moment setrvačnosti J(AM) rotoru ve tvaru válce s průměrem 400 mm, délkou 0,47 m, je pro zjednodušení výpočtu z homogenního materiálu ró=7,42*10(na3) kg.m(-3), moment setrvačnosti konců hřídele zanedbejte.
