Prosím poradí někdo alespoň s částí této úlohy?
Děkuji.
spirály v elektrickém kotli mají za provozuodpor každá R=100 ohmu a jsou zapojeny do D ke zdroji střídavého napětí 3x400/230 V, 50 Hz.
a) Nakreslete náhradní schéma obvodu, označte důležité veličiny a parametry, proveďte stručný rozbor úlohy a naznačte postup řešení.
Výpočtem s použitím efektivních hodnot určete:
b) výkon kotle pro zapojení do D,
c) výkon kotle, budou-li zapojeny spirály do Y; jaký vztah platí mezi velikostmi proudů v přívodních vodičích kabelu v případě a) a b)?
d) kolik elektrické energie se spotřebuje v případě a) a kolik v případě b), bude-li v obou případech elektrický kotel topit 5 hodin denně jmenovitým výkonem od počátku prosince 2010 do konce ledna 2011?
2x
a)? zadání nerozumím
b) výkon kotle při zapojení D:
Na každé spirále bude sdružené napětí 400 V. Každou spirálou bude procházet proud If = 400/100 A = 4 A. Celkový výkon bude P = 3⋅400⋅4 W = 4 800 W = 4,8 kW.
Přívodními vodiči bude procházet proud Is = If √3 = 4⋅√3 A = 6,93 A (zaokrouhleně)
c) výkon kotle při zapojení Y:
Na každé spirále bude napětí 230 V. Každou spirálou bude procházet proud If = 230/100 A = 2,3 A. Celkový výkon bude
P = 3⋅230⋅2,3 W = 1 587 W = 1,587 kW.
Přívodními vodiči bude procházet proud Is = If = 2,3 A
Proud spirálou při zapojení D bude √3krát větší než při zapojení Y. Při zapojení D je sdružený proud (proud v přívodních vodičích) √3krát větší než proud fázový (proud spirálou). Proto v přívodních vodičích při zapojení D bude proud 3krát (√3⋅√3 = 3) větší, než při zapojení Y.
d) Výpočet spotřebované energie je jednoduchý. Příkon násobíme časem, po který je kotel v provozu. W = Pt. Bude-li příkon v kW a čas v hodinách, spotřeba vyjde v kW.h.
.

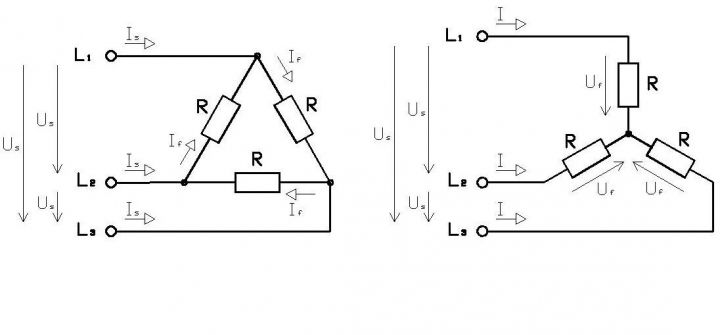

To schéma má zřejmě vypadat takto:
doplněno 27.12.11 23:52:.
Mně v té otázce vadí to slovo náhradní.
