Tak v škole sme dostali nasledovne zadanie a som s toho uplne lavy pretoze mame uzasneho ucitela ktory nam nic nevysvetli . Nevedeli by ste my s tym niekto poradit prosim? Zadanie:1, Definujte princíp astabilného obvodu a odvoďte vzorec pre frekvenciu preklápania.2, Pomocou osciloskopu zmerajte časové priebehy Ube , Uce tranzistorov T1 a T2 na dve nastavenia potenciometra.Pred zmenou hodnoty odporu potenciometra zmerajte pomocou ohmmetra hodnoty R1 , R2 , Rpot , R3 , R4 .3, Z hodnôt R1 , R2 , Rpot , R3 , R4 , C1 , C2 vypočítajte periody preklápania Ts1 , Ts2.4, Zmerajte napajacie napätie a odoberaný prúd astabilneho obvodu. Z nameraných hodnôt vypočítajte odoberaný výkon P .5, Nakreslite časové priebehy napätí Ube , Uce tranzistorov T1 a T2 pre obidve polohy bežca potenciometra. Do priebehov vyznacte periodu preklapania Tm1 , Tm2.mso-fareast-font-family:"Times New Roman";mso-ansi-language:SK;mso-fareast-language:SK;mso-bidi-language:AR-SA">6, Porovnajte a vypočítajte odmerané periody preklápania .Vyjadrite vlyv zmeny odporu Rpot na tvar napätí Ube.

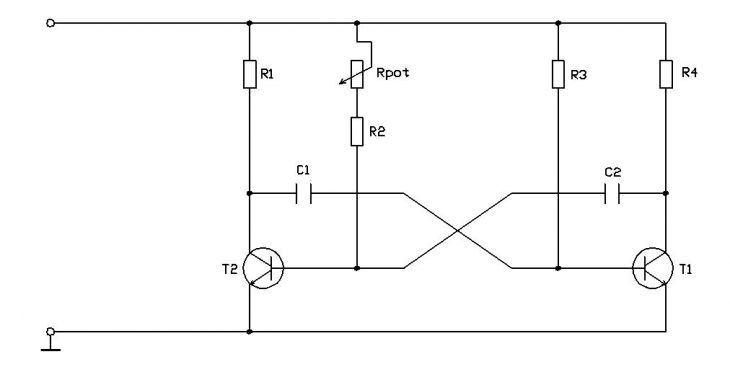

![Meranie na astabilnom preklapacom obvode]()
3 odpovědi na otázku
Řazeno dle hodnocení
petapeta*
0x
Princip astabilního multivibrátoru je popsán v každé učebnici elektroniky. I na internetu je mnoho článků, např.: http://slaboproud.sweb.cz/elt2/stranky1/elt050.htm
http://em-cjl.zaridi.to/24_klopne_obvody.pdf
Nejvíce by se mohl hodit tento na straně 60:
http://sosasou-vocelova.cz.indigo.globenet.cz/sonda/4plc.pdf
