Zdravím,

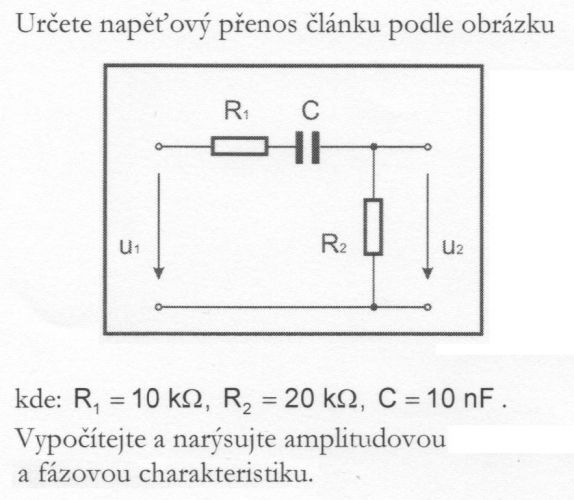

Potřeboval by jsem pomoci vypracovat úkol z eletrotechniky. Co jsem to zkoušel, a také co jsem se ptal, úkol není zrovna jednoduchý už jsem z toho velice zoufalí a doufám že se najde nějaký elektrotechnik, co mi s tím pomůže :)
[code] edisk.cz/...
1 odpověď na otázku






2x
avatar ferda60

Nejlépe si snad najít nějakou nápovědu: janoud.cz/... , tam si najít hornopropustní filtry a na ty základní vzorce "naroubovat"řešení tohoto čtyřpólu (dvoubranu), které bude trochu složitější kvůli vloženému R1. Ve výsledku mi vyšel minimální útlum (směrem k vysokým kmitočtům -3,5dB, bod zlomu f(m) 1296Hz, směrem k nízkým kmitočtům pokles -20dB/dek (viz obr.). Fázová char. odpovídá vyobrazení.

doplněno 07.04.11 23:44:

Ten obrázek se dal vložit sem:

Elektrotechnika - přenos článku
