Statika - výpomoc s grafickým řešením

Od: petrcerny 11.06.26 16:15

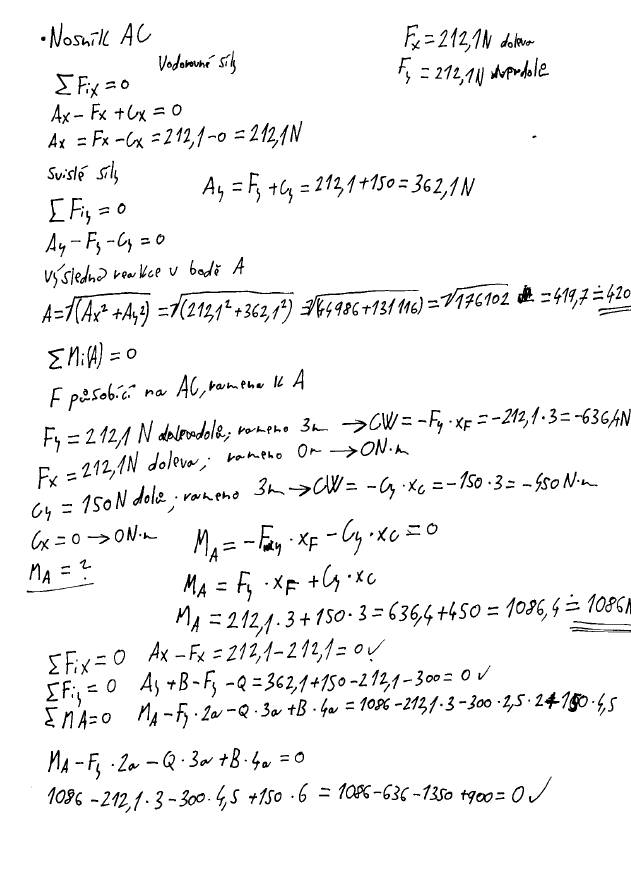

zdravím, mám za úkol vypracovat tyto příklady ze statiky. početně to mám správně ale tápu s grafickým řešením. není tu někdo kdo by mi to dokázal vysvětlit jak to má u těchto příkladů vypadat?

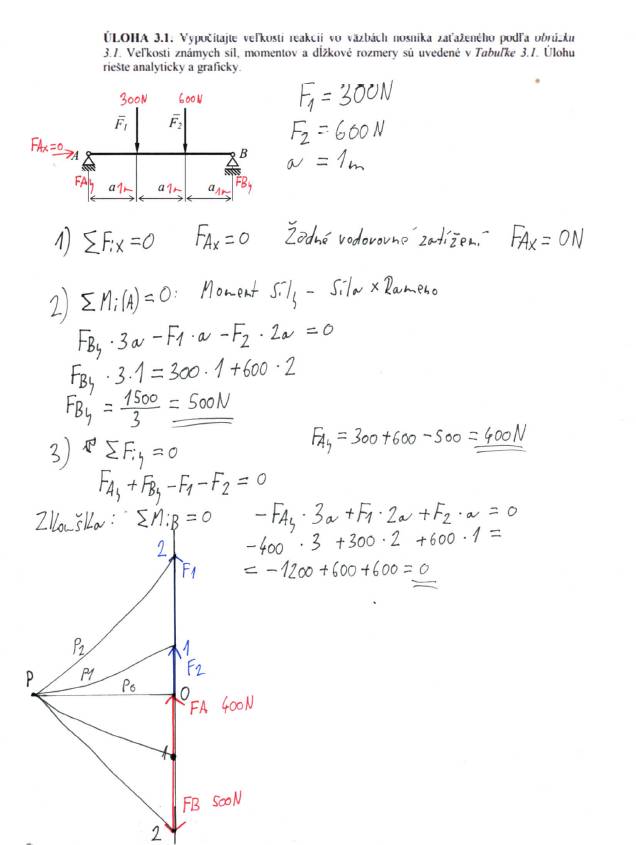

Dle vyučujicího v prvním příkladu chybí ještě jeden obrázek "kde se

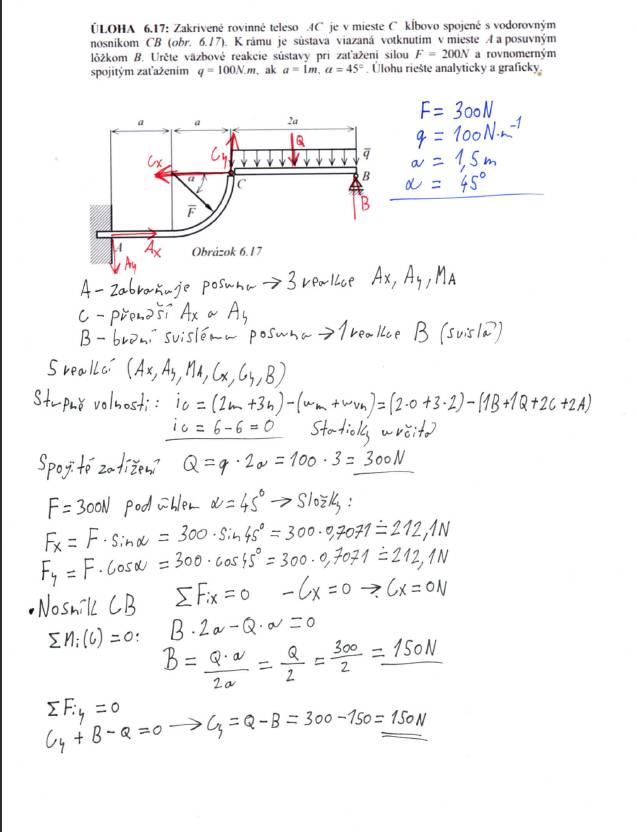

protnou paprsky připravené na obrázku s pólem" a u druhého příkladu "chybí v uvolnění moment v podpoře A, chybí grafické
řešení"
Početně jsem to pochopil ale ty grafické znázornění mi dělají problém.
Děkuji za rady a pomoc!

Statika - výpomoc s grafickým řešením #2

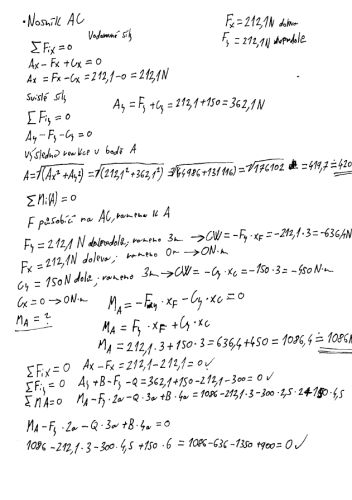

Statika - výpomoc s grafickým řešením #3

4 odpovědi na otázku

Řazeno dle hodnocení

ravie®

19.07.26 12:46

Tohle je Petře dost komplikované, můj obor to není, ale... zkoušel jste to nakreslit lépe a dát to AI?

19.07.26 14:23

Mysíte, že Petr o prázdninách ještě šprtá statiku?

[přidat komentář]

vibe2®

19.07.26 16:58

To jsou dvě osamělé síly a kloubové podpory? Vidím tam kolečko.

V podporách musí působit síly stejné jako je součet zatěžovacích sil a s opačným znamémkem.

vibe2®

25.07.26 16:17

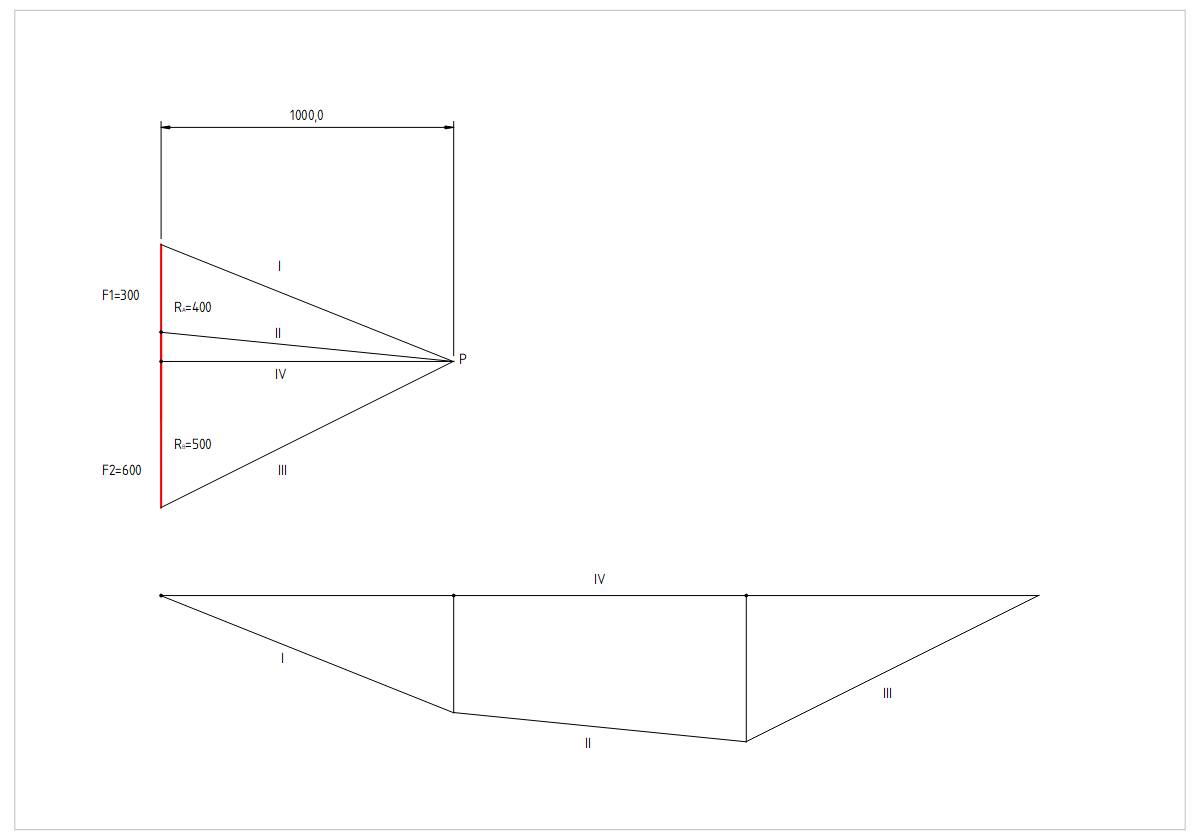

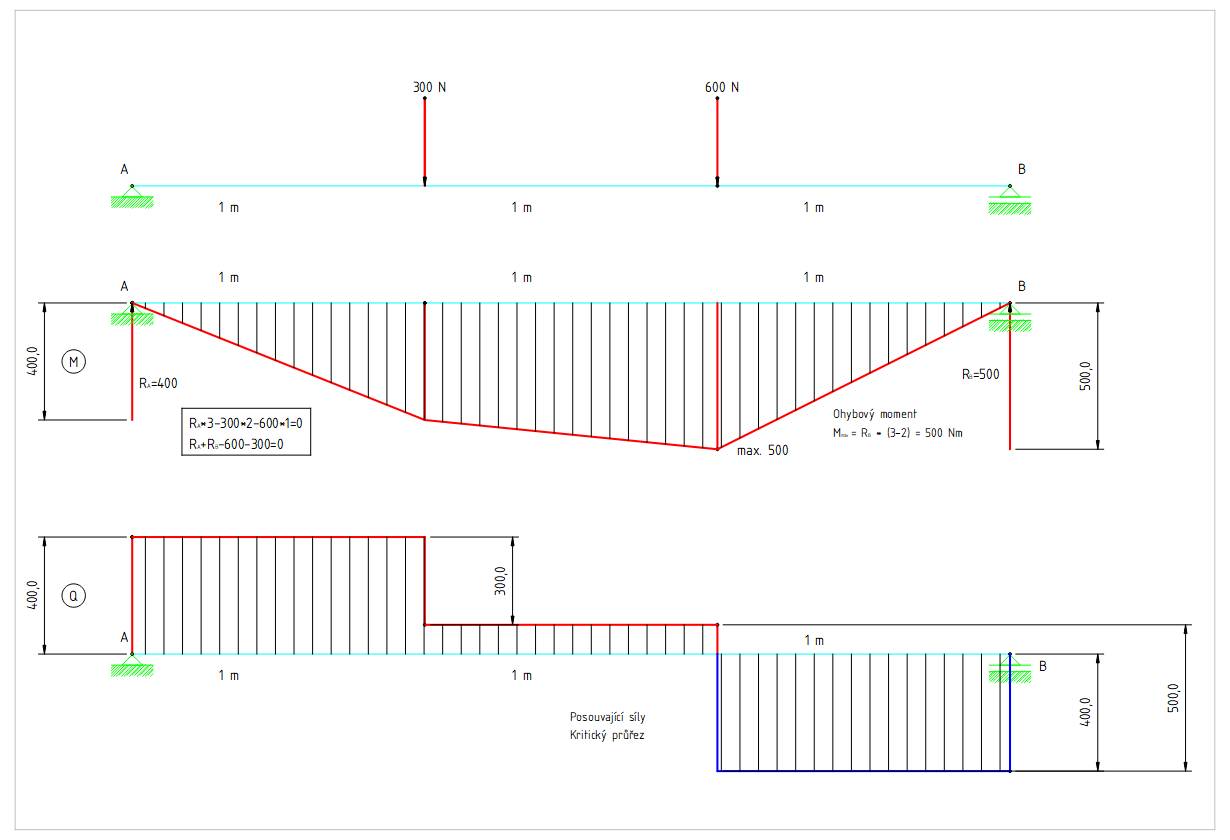

Ke grafickému řešení toho prvního obrázku mám dva ilustrační obrázky - posouvající síly a momenty / vláknový mnohoúhelník.

U druhého příkladu (vetknutý konzolorám) budou zásady podobné, ale ten nosník je tak hnusný, že se mi na něj nechce ani dívat.

Statika - výpomoc s grafickým řešením #4

Statika - výpomoc s grafickým řešením #5

[přidat komentář]
