Dobrý den,

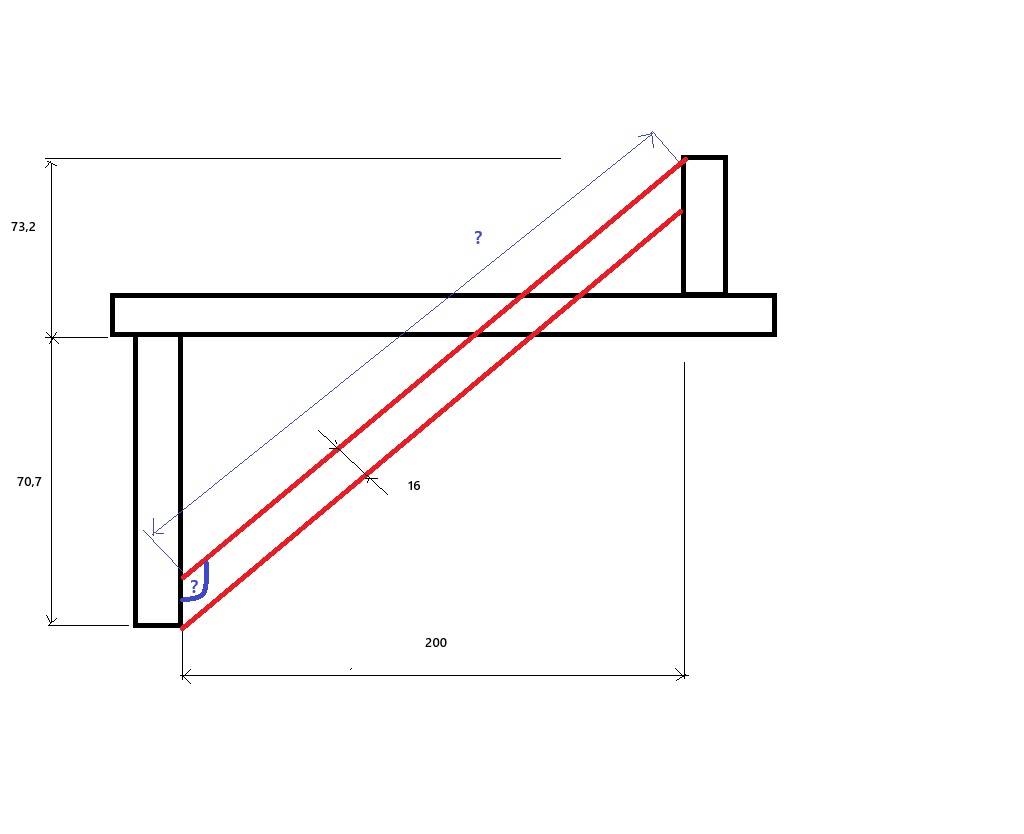

dokázali by jste poradit, jak spočítat úhel (modře s otazníkem)?
Snažil jsem se to počítat jako pravoúhlý trojůhelník, ale problém je v tom, že výšky vlevo jsou ke spodní čáře a výška vpravo je k horní čáře. Kolmou vzdálenost mezi červenými čarami nevím.
Díky moc.
0x
Pokud chcete jen řezat, tak se z přibližného úhlu dá svislá tloštka šikmého prkna s dostatečnou přesností odhadnout. V reálu ale stejně bývá lepší to šikmé prkno řezat až po oměření toho, jak dopadla výroba toho "H".
0x
Máte to nakresleno blbě. Délka kóty 73,2 je kratší než kóta 70,7.

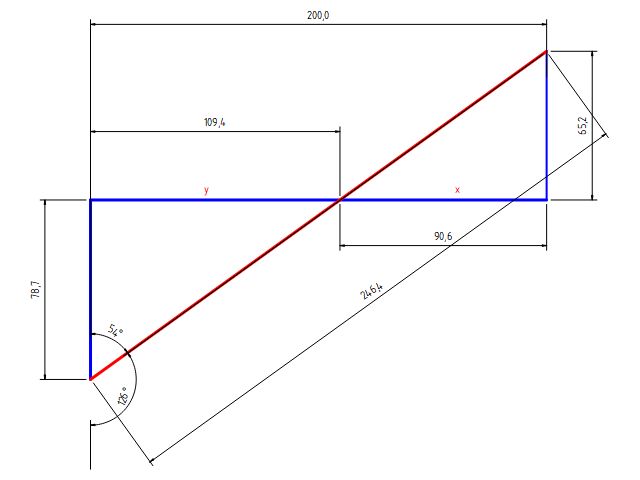

Pokud by byly obě kolmé části (tady 73,2 a 70,7) stejně vysoké, protne se vám osa šikmé části v polovině délky 200, t.j. ve vzdálenosti 100. Počítejme, že všechny ty destičky mají sílu 16.
Protože jsou ale svislé části nestejně vysoké, protne se osa v poměru svislých částí (73,2 - 8) / (70,7 +8) = 65,2 / 78,7 = 0,8284625, t.j. na 82% délky, t.j. v délce 165,7 od vyšší kolmé části. Zbytek do 200 je 34,3.
Ostrý úhel té šikmé vzpěry je 28,3° a tupý (ten který jste zakótoval modře) je 151,7°
A máte tam dva podobné trojúhelníky. Nyní pomocí Pythagorovy věty vypočítáte přepony těch dvou trojúhelníků.
Vyjde vám osová délka šikmé vzpěty 257,1.
---
Ale místo celého počítání bych vzal pravítko / metr a změřil si to.
