4x

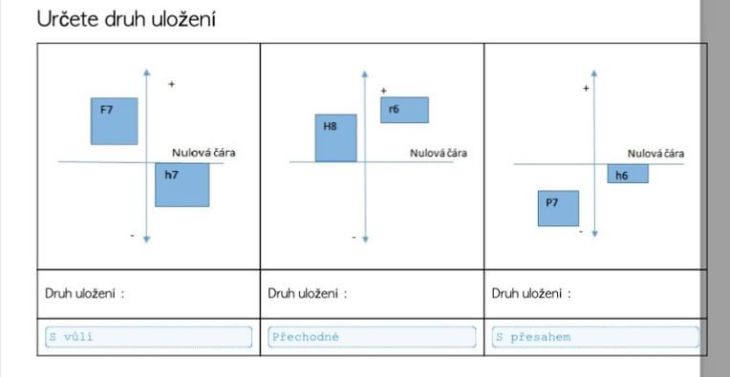

Nulová čára je jmenovitý rozměr.
Modré obdélníky ukazují, jaký může být skutečný rozmě otvoru (velké písmeno) a hřídele (malé písmeno.
Na prvním obrázku bude hřídel nejvíce ve jmenovitém rozměru, zatímco otvor bude vždy větší než jmenovitý rozměr. V každém případě tam bude vůle.
Na druhém obrázku může být jak vůle tak přesah, je to tedy uložení přechodné.
Na třetím obrázku bude očividně přesah vždy (i největší možný otvor bude vždy měnší než nejmenší možný rozměr hřídele).
Grafické znázornění umožňuje rozhodnutí jednoduše od oka hned.

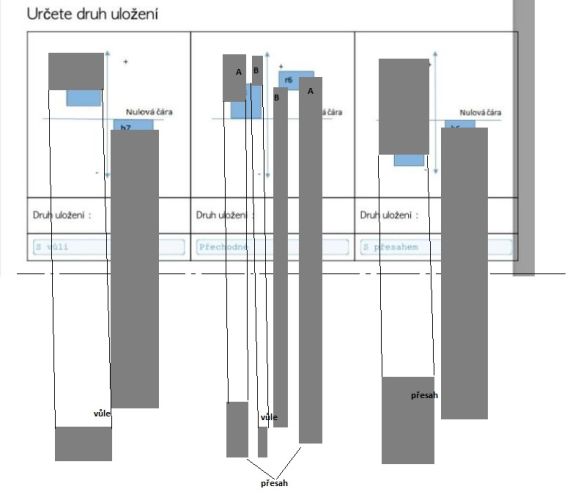

Představte si dole na obrázku osu (rotačního) výrobku, vlevo shora ukazuje modrý obdélník kam až může zasahovat materiál, pod obdélníkem (respektive pod skutečným rozměrem, který bude někde v poli toho obdélníku) je otvor, vpravo bude naopak pod obdélníkem (až někam ke skutečnému rozměru v poli obdélníku) plný materiál hřídele.
doplněno 28.05.24 21:23:
Kresleno od ruky.
)
