Návrh planetové převodovky

Pardon, spatne sem si to predtim precetl.

Mas vstupni parametry i vystupni otacky.

Lze si tedy jako prvni krok spocitat nutny prevodovy pomer.

Jako druhy krok si na zaklade vstupniho a vystupniho momentu spocti minimalni nutny prumer vstupni a vystupni hridele. Od toho se bude odvozovat minimalni nutna velikost planetovky.

Za dalsi si rozmysli, jaky clen planetovky by mel byt vstup, jaky vystup a jaky clen by mel byt zabrzdeny.

Zde uz je nutna prave znalost, jak se pocitaji prevodove pomery v planetovce.

To vis nebo ne?

Az budes mit rozmysleno toto, tak si navrhnes minimalni moznou velikost planety - prave na zaklade prumeru hridelu, vhodneho modulu a poctu zubu.

Modul se muze lisit na zaklade zvoleneho poctu satelitu.

Od toho se pak dale dle prevodoveho pomeru bude odvijet pocet zubu a velikost korunoveho kola.

Jako dalsi nutny krok je potreba zkontrolovat sestavitelnost - pokud vis, o co se u planetove prevodovky jedna.

Kdyz mas rozmysleno vsechno tohle, je na case si planetovku rozkreslit, rozmyslet, kde budou loziska atd.

Pri tom bude potreba loziska spocitat a hlavne u lozisek satelitu zkontrolovat maximalni otacky.

V neposledni rade je potreba promyslet, jak bude prevodovka mazana.

To je blbe. Jak vam ucitel muze dat za ukol neco, o cem toho moc nevite?
Co je to za skolu? Stredni prumka?

Znas alespon zakladni nazvoslovi?

Pokud ne, tak nevim jak pomoci. To je prakticky mimo mozny rozsah poradny.

Pokud alespon to ano, tak k bodu cislo 3:

-

Planetovka ma neco, cemu se rika zakladni prevodovy pomer.

To je prevodovy pomer ze slunce na korunu pri zastavenem unaseci.

Jde o redukci otacejici smysl otaceni a pro jednoduchy planetovy prevod se spocte jako

i=-z_k/z_s

Jakekoliv jine zapojeni se odviji od tohoto zakladniho prevodoveho pomeru.

Vsechny kombinace vypisovat nebudu, to co potrebujes ty jsou pouze redukcni zapojeni. Nikoliv rychlobehy.

Jde tedy o:

Vstup slunce, vystup unasec, zastavena koruna.

Prevod je vyraznou redukci neotacejici smysl otaceni

i=1+z_k/z_s

Vstup koruna, vystup unasec, zastavene slunce.

Prevod je lehkou redukci nemenici smysl otaceni

i=1+z_p/z_k

-

Tedy, jako dalsi krok si na zaklade tebou spocteneho prevodoveho pomeru zvol, ktere redukcni zapojeni je pro Tebe to nejvhodnejsi.

Pak si to nakresli, jak by to asi mohlo vypadat. Staci rukou kresleny obrazek pro zakladni rozvrzeni.
Pak musis navrhnout velikost slunce - je to vnitrni clen, ktery je nejmensi a od nej se bude odvijet velikost zbytku.
Velikost slunce je samozrejme zavisla na velikosti tech hridelu, ktere sis uz urcite spocetl.
Jednoduse proto, ze bud na jednom z nich bude primo sedet, nebo ze ho treba bude obklopovat.
-

Az to budes mit, hod sem obrazek.

Slunce = planeta

Sem zvykly na anglicke nazvoslovi, tak to v cestine motam.

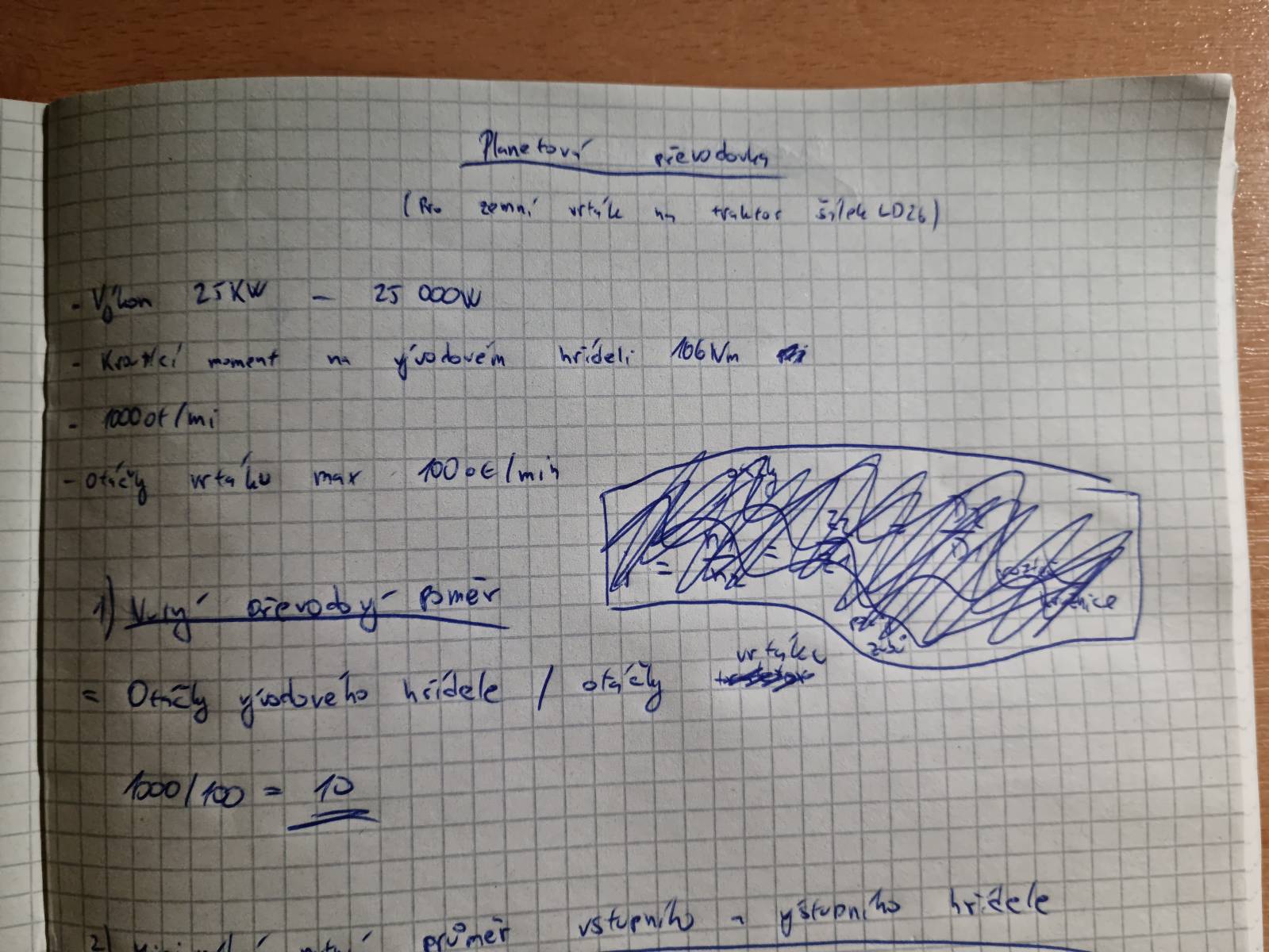

No vida, prevodovy pomer si zvladl.

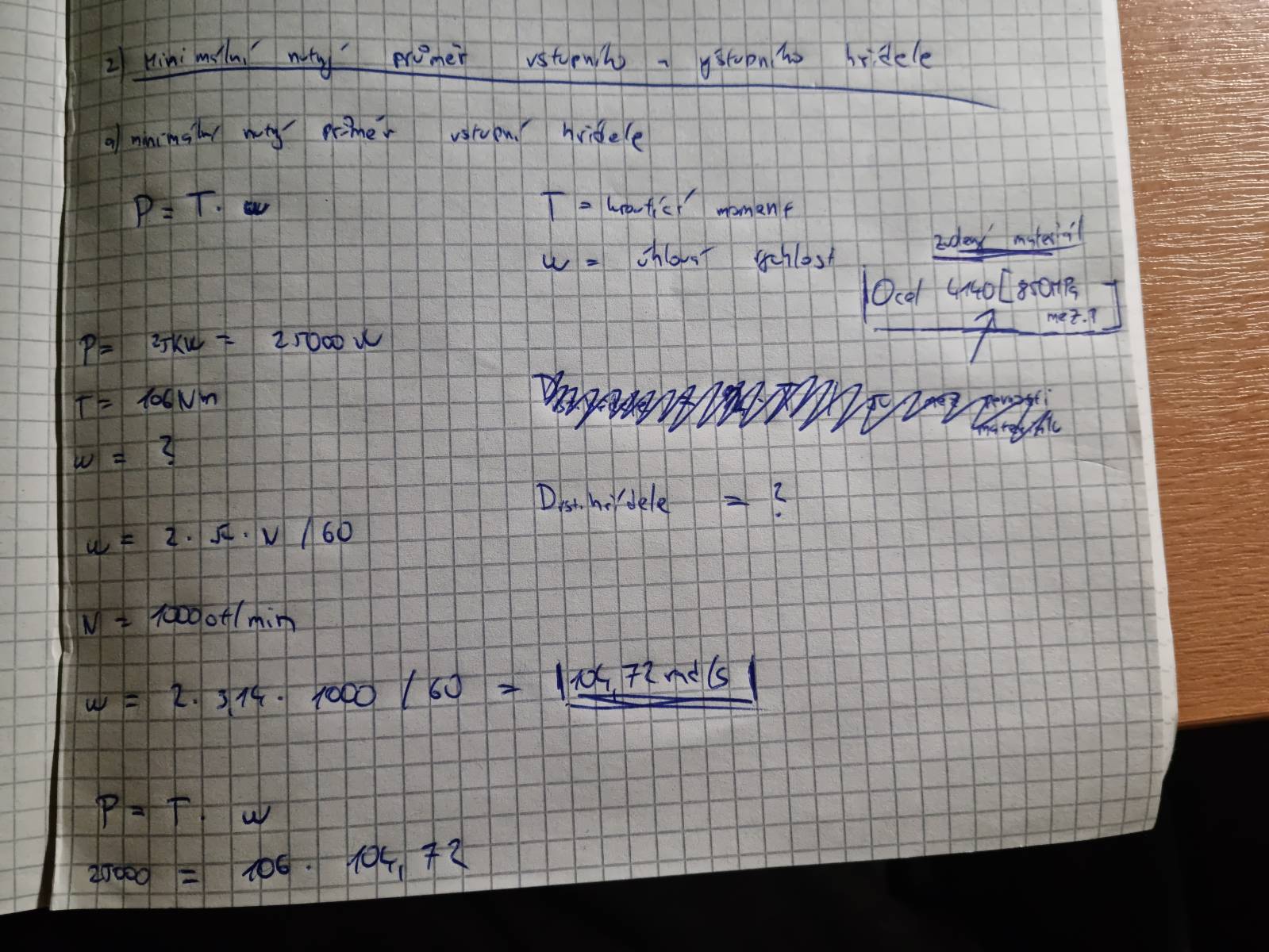

S tema prumerama je to ale horsi. Kde si prisel na takovy vzorecek?

Slysel si nekdy o modulu prurezu v krutu. Wk?

Pro plny hridel Wk=pi/16*d^3

a dovolene napeti v krutu = M/Wk.

Dovolene napeti v krutu pak musi byt o vhodnou bezpecnost nizsi nez mezni napeti v krutu.

Mezni napeti v krutu je dle teorie HMH = Re/(3)^(1/3)

Kde Re je mez kluzu v tahu. Vhodnou ocel a hodnoty si urcite zvolit dokazes.

Z toho si uz prumer urcite spocitat dokazes.

-

Zaroven uz by bylo vhodne si nacrtnout zakladni napad, jak by mela prevodovka vypadat. Prevodovy pomer by te mel napovedet, jakou variantu nejlepe zvolit.

Oprava. Re/(3)^(1/2)

Psani na mobilu je na prd.
