Aký je odpor medzi bodmi A a B?

Od: fyzikar 16.04.23 14:48 odpovědí: 3 změna: 16.04.23 15:49

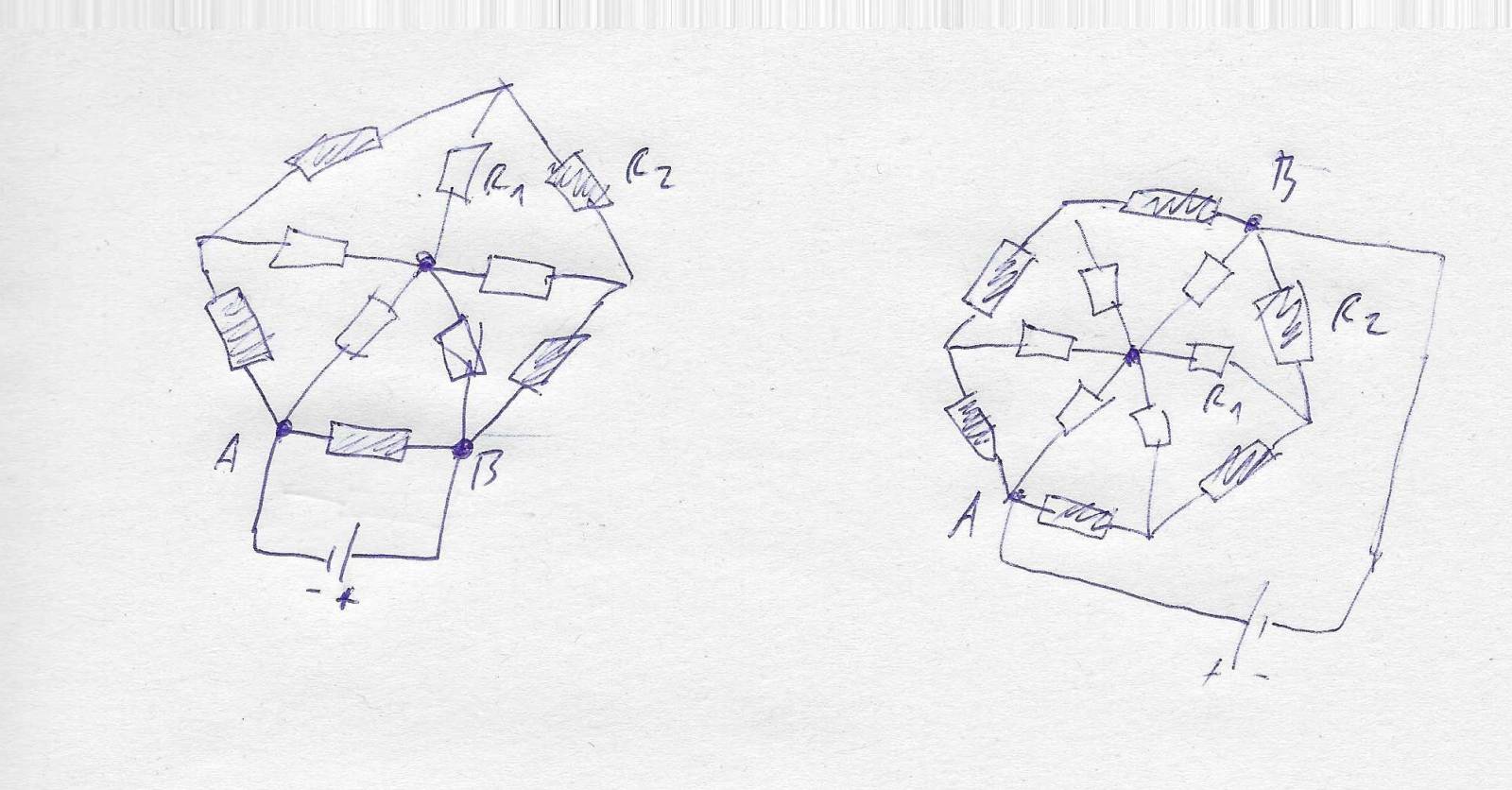

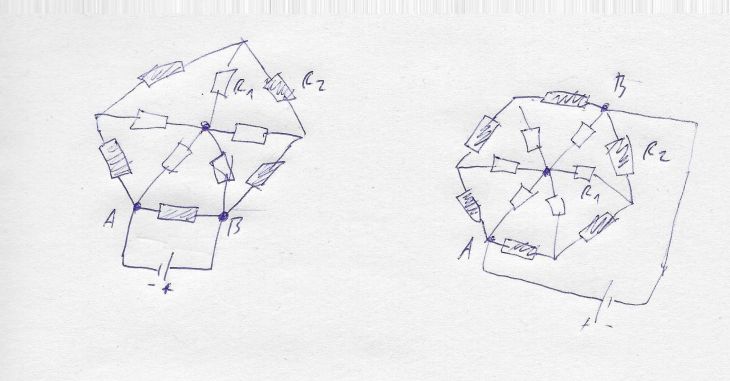

Ahojte znova, mám tu príklad, s ktorým by som potreboval pomôcť. Mám nájsť odpor, ktorý je medzi bodmi A a B, teda obvod zjednodušiť. Strany mnohouholníkov sú tvorené odpormi R2 a zvyšok odpormi R1.

Dostali sme to v škole zaúlohu a neviem, ako to vyriešiť. Skúsil som to pomocou symtérie, ale nikam som sa nedostal. Mám použiť Kirchhoffovi zákony? Nešlo by to riešiť jednoduchšie?

Nechcem napísať celý postup, len potrebujem nejakú nápovedu, ktorá by mi mohla pomôcť. Ďakujem veľmi pekne

Odpovědět na otázku

3 odpovědi na otázku

Řazeno dle hodnocení

tomkk®

16.04.23 15:34

U toho prvního se dá horní R1 vyhodit, neteče jím proud, dva horní R2 se pak jen sečtou, prostřední dva R1 taky, protože proudy odspodu se odečtou. Oba výsledky jsou paralelně, takže se sečtou v převrácené hodnotě. A už to máme hotové, zůstaly nám paralelně tři hodnoty: spodní jeden R2, dva spodní R1 v sérii a výsledný odpor z počátečního výpočtu, který má v sérii dva prostřední R2.

doplněno 16.04.23 15:47: U druhého bych začal tím, že bych ho v ose AB "přeložil přes sebe. Tedy všechny zůstanku jen rezistory na jedné straně od osy AB, jejich hodnoty se, krom těch na ose zpoloviční. Pak už se nahradí jedním rezistorem ten prostřední troúhelníček a je to.

fyzikar

16.04.23 15:39

A ako ste prišli na to, že tým horným R1 netečie prúd?

tomkk®

16.04.23 15:49

Přišli jsme ta to tak, že zapojení je vzhledem ke zdroji symetrické, takže na obou koncích horního R1 je stejné napětí U/2, tedy jím neteče proud.
